ADP5585

量产

键盘解码器和I/O扩展器

数据手册 (Rev. C) 产品选型表

产品模型: 7

Viewing:

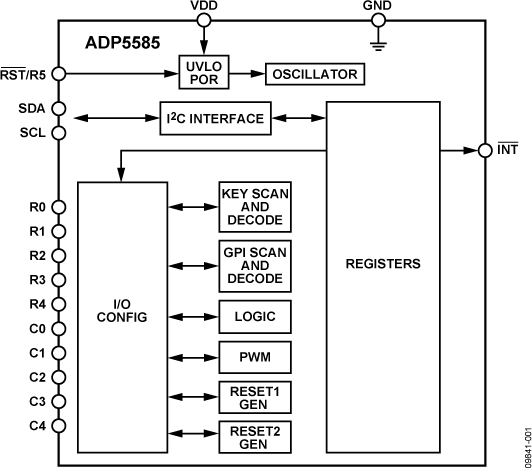

产品详情

16单元FIFO用于记录事件
10个可配置I/O
键盘解码，支持的最大矩阵为5x5，提供一个11 GPIO (5x6)选项
按键/释放中断
GPIO功能
GPI支持可选的中断级
100k/300k上拉

300k下拉
GPO支持推挽或开漏输出
可编程逻辑模块
PWM发生器
-内部生成PWM
- 外部PWM，内置PWM AND函数
复位发生器
I2C 接口支持增强快速模式(Fm+)，频率最高可达1 MHZ
开漏中断输出
16引脚WLCSP

参考资料

数据手册 1

ADP5585: Keypad Decoder and I/O Expansion Data Sheet (Rev.C) 05/23/2011

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

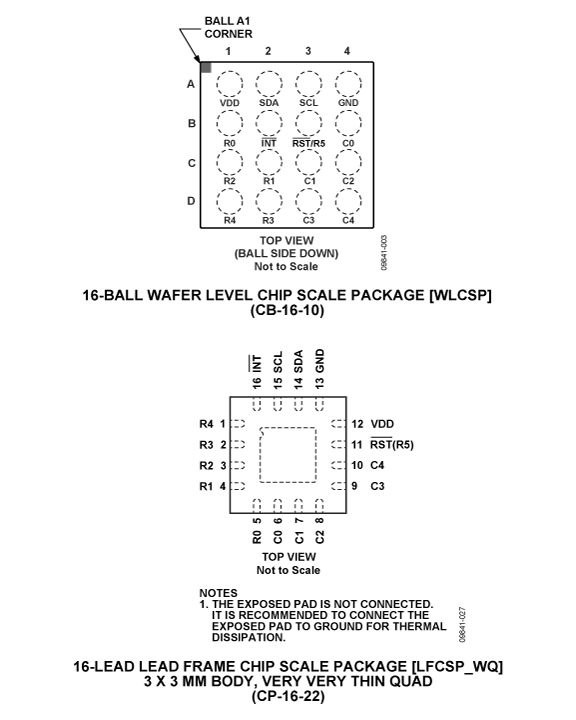

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP5585ACBZ-00-R7	16-Ball WLCSP (1.59mm x 1.59mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACBZ-01-R7	16-Ball WLCSP (1.59mm x 1.59mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACBZ-02-R7	16-Ball WLCSP (1.59mm x 1.59mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACBZ-04-R7	16-Ball WLCSP (1.59mm x 1.59mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACPZ-00-R7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACPZ-01-R7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP5585ACPZ-03-R7	16-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2014 - 13_0223 Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China
		PCN13_0223_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP5585ACPZ-00-R7	量产
ADP5585ACPZ-01-R7	量产
ADP5585ACPZ-03-R7	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

ADP5589 Input Keyboard and GPIO GitHub Linux Driver Source Code

评估套件

ADP5585 评估板
