ADP2230

推荐新设计使用

双通道、2 MHZ、800 mA、同步、低静态电流降压调节器

数据手册 (Rev. A)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入电压范围： 2.3 V至6.5 V
  • 固定和可调输出电压选项 固定输出电压对选项： 1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V
  • 可调输出电压范围： 0.8 V至6 V
  • 最低保证连续输出电流： 800 mA

  • 效率高达94%
  • 省电模式(PSM)下两条通道具有15 μA低静态电流特性
  • 低关断电流： 0.1 μA（典型值）
  • 对于低压差操作，占空比为100%
  • 欲了解更多特性，请参考数据手册

ADP2230
双通道、2 MHZ、800 mA、同步、低静态电流降压调节器

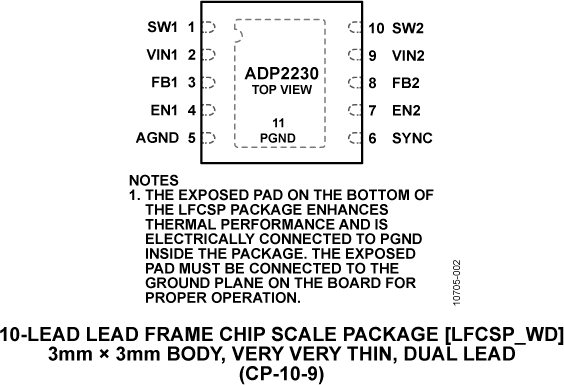

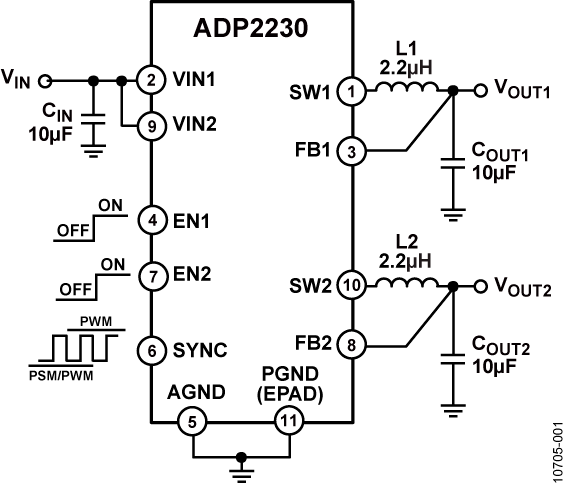

ADP2230 Typical Application Circuit Diagram ADP2230 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
ADZS-BF707-BLIP2

ADZS-BF707 Blackfin低功耗成像平台(BLIP)评估硬件针对广泛的实时检测应用提供评估其视觉平台的低成本硬件解决方案。

立即购买 更多内容

产品详情

该评估板已停产且不再推荐使用。欲了解更多信息，请访问 ADI EagleEye™。

Blackfin低功耗成像平台(BLIP)是一款针对广泛的实时检测应用的低成本、低功耗嵌入式计算机视觉平台。BLIP采用业界较领先的低功耗Blackfin处理器系列的最新产品以及ADI公司专门优化的软件库。这款解决方案为终端设备制造商提供开箱即用的开发平台，具备多种功能特性，涵盖智能运动检测、人数统计、车辆检测和人脸检测，室内和室外均可使用。BLIP系统包括直观的配置GUI，支持对捕获的视频进行实时分析，视频还可通过板载USB端口输出或显示，因此它是一种对产品开发极有价值的工具。此外，相关的文档包也非常完备，可帮助客户加快产品上市。

EVAL-ADP2230

ADP2230 评估板

立即购买 更多内容

特性和优点

  • 输入电压范围： 2.3 V至6.5 V
    可调输出电压范围： 0.8 V至6 V
  • 最低保证连续输出电流： 800 mA
  • 效率高达94%
  • 低静态电流：15 μA（两个通道，上电时）
  • 省电模式(PSM)
  • 低关断电流： 0.1 μA（典型值）
  • 对于低压差操作，占空比为100%
  • SYNC引脚开关频率选项
    2 MHz固定脉冲宽带调制(PWM)模式
    2 MHz PSM/PWM自动转换模式
    外部时钟同步频率：1.5 MHz至2.5 MHz
  • 针对各输出带精密阈值的使能输入
  • 用于最小VIN纹波的180°相移PWM输出
  • 电流限制和和热关断(TSD)保护
  • 快速输出放电（QOD）
  • 10引脚、3 mm × 3 mm × 0.75 mm LFCSP封装
  • 工作温度范围： -40℃至+125℃

产品详情

ADP2230评估板有助于快速测试ADP2230性能。 该评估板附带可调输出选项，允许对多个输出电压进行测试。 这些评估板通过预配置，将一路输出设置为1.2 V，一路设置为3.3 V。用户通过替换评估板上的设置电阻可以调整输出。

有关ADP2230双通道降压转换器的更多信息，参见ADP2230数据手册。


ADZS-BF707-BLIP2
ADZS-BF707 Blackfin低功耗成像平台(BLIP)评估硬件针对广泛的实时检测应用提供评估其视觉平台的低成本硬件解决方案。
ADSP-BF707 Blackfin Low-Power Imaging Platform (BLIP) (Top View) ADSP-BF707 Blackfin Low-Power Imaging Platform (BLIP) (Bottom View)
EVAL-ADP2230
ADP2230 评估板
