ADP2118

量产

3A、1.2MHz/600kHz 高效率同步降压型 DC/DC 稳压器

数据手册 (Rev. E)

产品模型: 3

Viewing:

产品详情

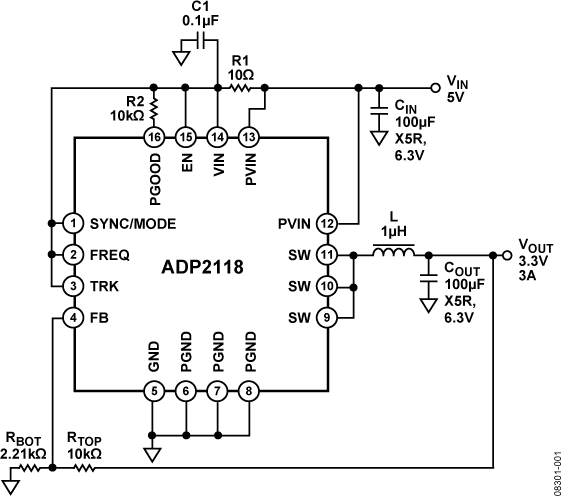

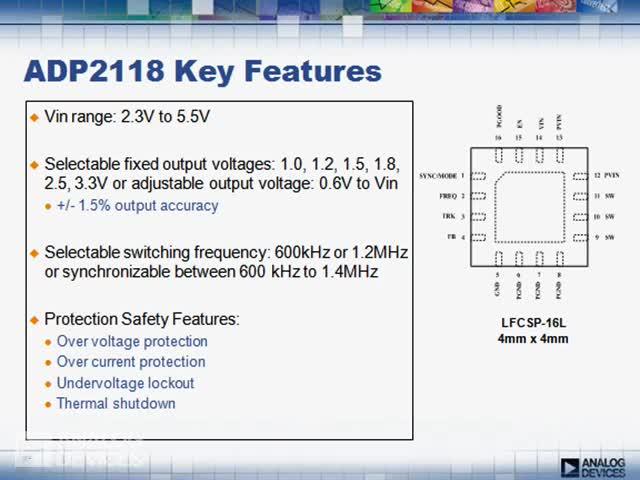

3A 连续输出电流
75 mΩ 和 40 mΩ 集成 FET
输出精度：±1.5%
输入电压范围为：2.3 V 至 5.5 V
输出电压范围为：0.6V 至 V_IN
600kHz 或 1.2MHz 固定开关频率
可在 600 kHz 与 1.4 MHz 之间同步
可选同步相移：0° 或 180°

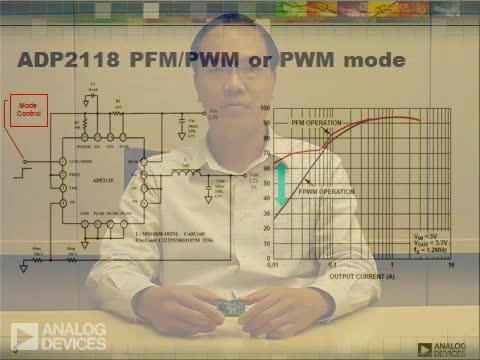

可选 PWM 或 PFM 工作模式
电流模式架构

精密使能输入
电源良好输出
电压跟踪输入
集成软启动
内部补偿
启动进入预充电输出
UVLO、 OVP、 OCP 和热关断

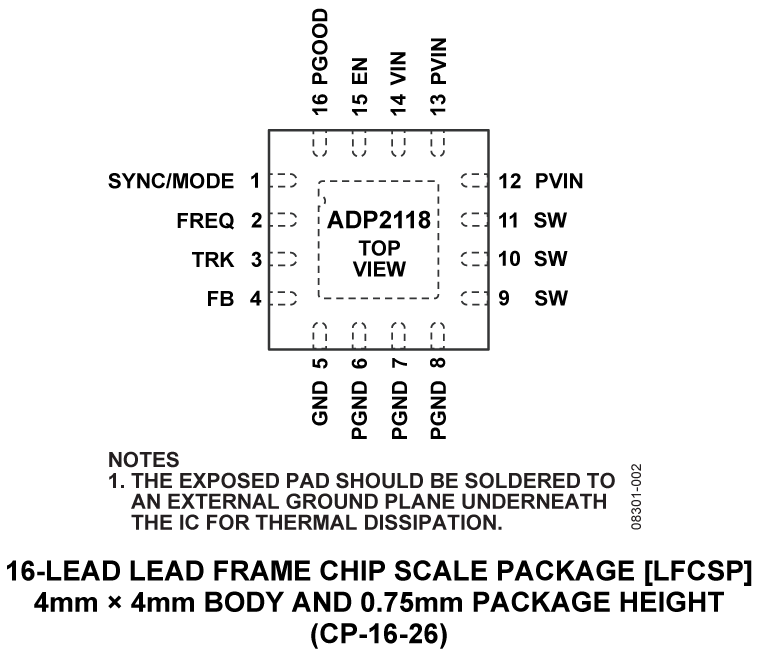

采用 16 引脚 4 mm × 4 mm LFCSP 封装
ADIsimPower 设计工具支持

参考资料

数据手册 1

ADP2118: 3 A, 1.2 MHz/600 kHz, High Efficiency, Synchronous, Step-Down DC-to-DC Regulator Data Sheet (Rev.E) 07/31/2009

评估设计文件 1

ADP2118：评估板(EVAL-ADP2118) 02/12/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP2118ACPZ-1.2-R7	16-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP2118ACPZ-3.3-R7	16-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP2118ACPZ-R7	16-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
10月 21, 2016 - 16_0248 Assembly Transfer of ADP2118 LFCSP Products to ASE Korea
		PCN16_0248_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary
ADP2118ACPZ-1.2-R7	量产
ADP2118ACPZ-3.3-R7	量产
ADP2118ACPZ-R7	量产
5月 11, 2014 - 13_0231 Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
		PCN13_0231_Form Material_Report Detailed Change Description Qualification Report Summary
ADP2118ACPZ-1.2-R7	量产
ADP2118ACPZ-3.3-R7	量产
ADP2118ACPZ-R7	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP2118 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

ADP2118-1.0
ADP2118-1.2
ADP2118-1.5
ADP2118-1.8
ADP2118-2.5
ADP2118-3.3
ADP2118-ADJ

ADP21xx Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具
