ADP171

量产

300mA，低静态电流，CMOS线性稳压器

数据手册 (Rev. C)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 最大输出电流：300mA
  • 输入电压范围：1.6V -3.6V
  • 低静态电流
    空载时，IGND = 23 μA
    300mA负载时，IGND = 170 μA
  • 低关断电流：<1μA
  • 低压差：300mA负载下为55mV
  • 输出电压精度：±1%
  • 31个可选固定电压，范围为0.8 V至3.0 V
  • 可调输出电压
    0.8 V to 3.0 V (ADP171)
  • 电源电压、负载以及温度变化范围内的精度：±3%
  • 利用小型的1μF陶瓷电容即可稳定
  • 电源抑制比性能： 10kHz条件下70dB 100 kHz条件下68dB
  • 更多特性请参考数据手册
ADP171
300mA，低静态电流，CMOS线性稳压器

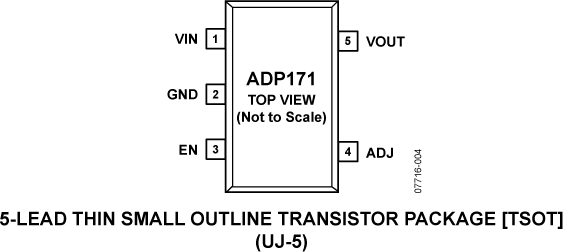

ADP171 Typical Application Circuit ADP171 Pin Configuration
