ADN4666

量产

3 V、LVDS、四通道、CMOS差分线路接收器

数据手册 (Rev. 0)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 接收器输入引脚提供±8 kV ESD IEC 61000-4-2接触放电保护
  • 转换速率：400 Mbps (200 MHz)
  • 通道间偏斜：100 ps（典型值）
  • 差分偏斜：100 ps（典型值）
  • 传播延迟：3.3 ns（最大值）
  • 3.3 V 电源
  • 关断时为高阻抗输出
  • 欲了解更多特性，请参考数据手册。
ADN4666
3 V、LVDS、四通道、CMOS差分线路接收器

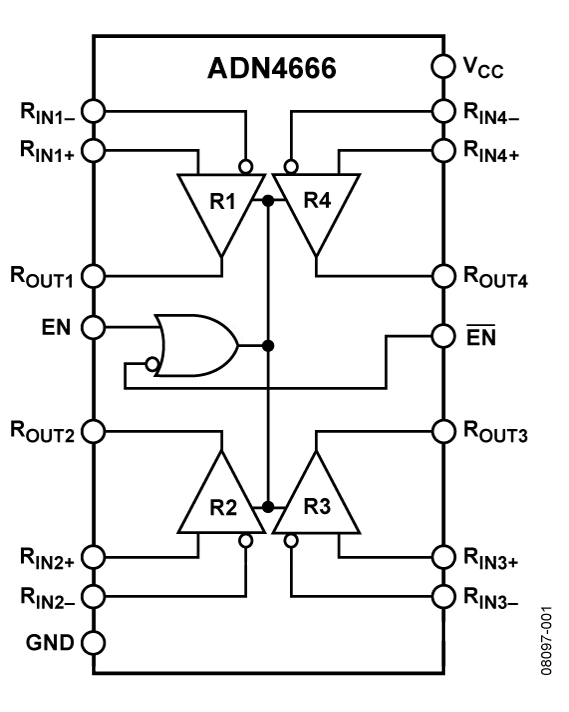

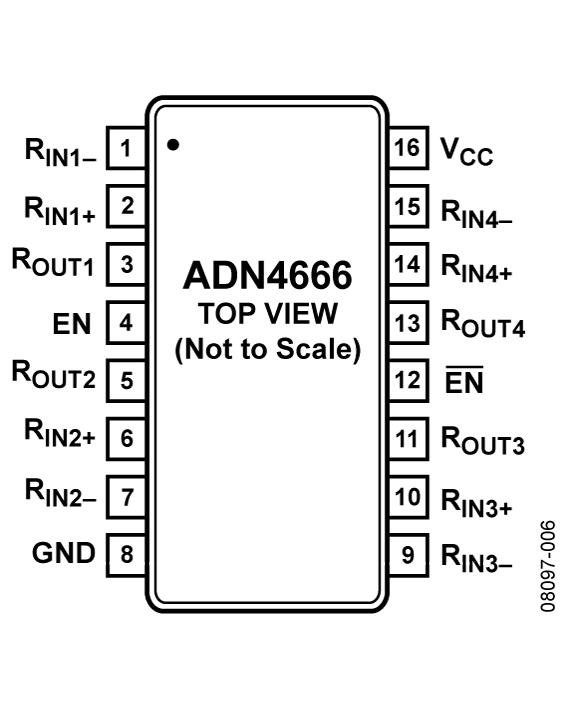

ADN4666 Functional Block Diagram ADN4666 Pin Configuration
