ADN2871
ADN2871
不推荐用于新设计3.3 V、50 Mbps至4.25 Gbps、单环路、激光二极管驱动器
- 产品模型
- 3
Viewing:
产品详情
- SFP/SFF和SFF-8472 MSA兼容
- 提供SFP参考设计
- 工作速率：50 Mbps至4.25 Gbps
- 自动平均功率控制
- 上升/下降时间：60 ps（典型值）
- 支持VCSEL、DFB和FP激光器
- 偏置电流范围：2 mA至100 mA
- 调制电流范围：5 mA至90 mA
- 激光失效报警和自动激光关断(ALS)
- 偏置和调制电流监控
- 3.3 V电源
- 4 mm × 4 mm LFCSP
- 电压设定点控制
- 电阻设定点控制
- 与ADN2870引脚兼容
ADN2871激光二极管驱动器(LDD)针对先进的SFP和SFF模块而设计，采用SFF-8472数字诊断技术。它支持50 Mbps至4.25 Gbps的工作速率。

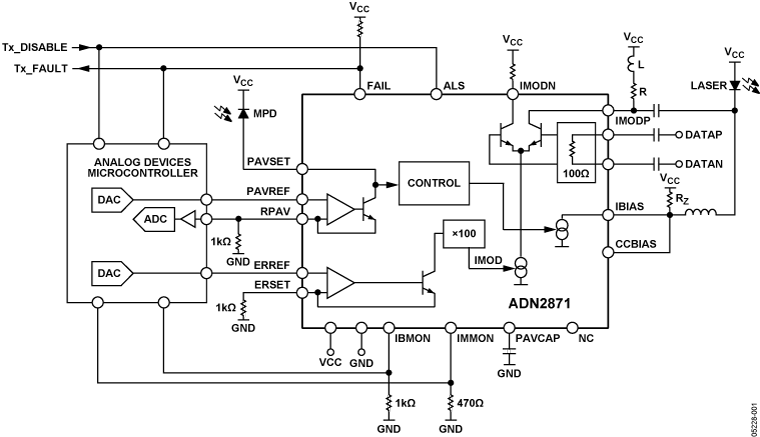

平均功率和消光比可以利用微控制器DAC、可调电阻或数字电位计所提供的电压进行设置。平均功率控制环路利用监控光电二极管的反馈来实施。该器件提供偏置和调制电流监控、失效报警以及自动激光关断(ALS)功能。该器件可轻松与ADI公司的ADuC7019和ADuC7020系列MicroConverter®器件以及ADN2890、ADN2891和ADN2892系列限幅放大器接口，构成完整的SFP/SFF收发器解决方案。同时提供SFP参考设计。
这款产品与双环路LDD ADN2870引脚兼容，因而同一设计可以配合任一款器件工作。双环路控制应用请参考ADN2870数据手册。这款产品采用节省空间的4 mm × 4 mm LFCSP封装，额定温度范围为−40°C至+85°C。
应用
- 1×/2×/4×光纤通道SFP/SFF模块
- 多速率OC3至OC48-FEC SFP/SFF模块
- LX-4模块
- DWDM/CWDM SFP模块
- 1GE SFP/SFF收发器模块
- VCSEL、DFB和FP发射器
参考资料
数据手册 1
信息 1
参考电路 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADN2871ACPZ | 24-Lead LFCSP (4mm x 5mm w/ EP) | ||
| ADN2871ACPZ-RL | 24-Lead LFCSP (4mm x 4mm w/ EP) | ||
| ADN2871ACPZ-RL7 | 24-Lead LFCSP (4mm x 5mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
| ADN2871ACPZ | ||
| ADN2871ACPZ-RL7 | ||
|
9月 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea. |
||
| ADN2871ACPZ | ||
| ADN2871ACPZ-RL7 | ||
|
1月 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products) |
||
| ADN2871ACPZ-RL | 过期 | |
这是最新版本的数据手册
评估套件
ADN2871 评估板
