ADM483

量产

5 V、低功耗、限摆率、RS-485/RS-422收发器

数据手册 (Rev. 0)
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合EIA RS-485/RS-422标准
  • 数据速率最高可达250 kbps
  • 压摆率受限以实现低电磁辐射(EMI)
  • 关断模式电源电流：100 nA
  • 低功耗：120 µA
  • 一条总线上最多连接32个收发器
  • 禁用或关断时输出处于高阻抗状态
  • 总线共模范围：–7 V至+12 V
  • 热关断和短路保护
  • 与MAX483引脚兼容
  • 额定温度范围：–40°C至+85°C
  • 采用8引脚SOIC封装
ADM483
5 V、低功耗、限摆率、RS-485/RS-422收发器

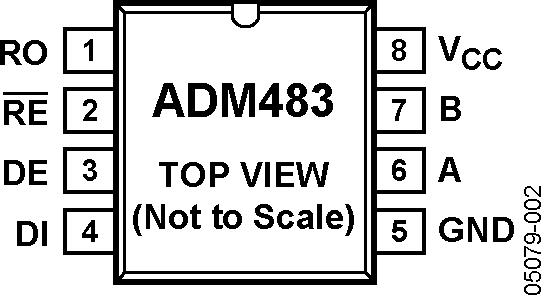

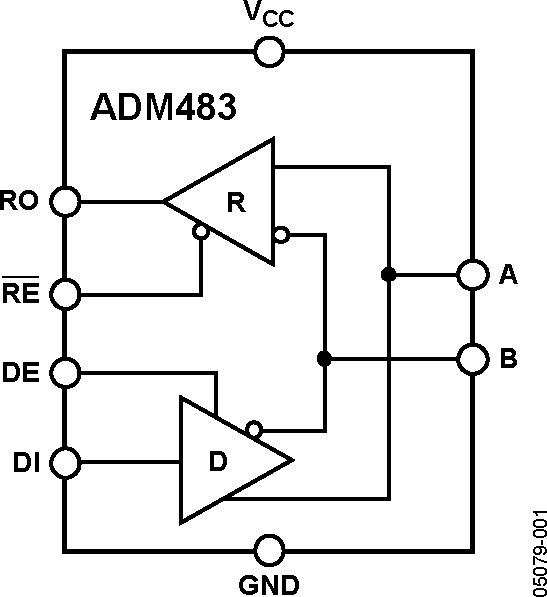

ADM483 Functional Block Diagram ADM483 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
EVAL-RS485HDEBZ

标准RS-485半双工评估板EVAL-RS485HDEBZ

立即购买 更多内容

产品详情

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

EVAL-RS485HDEBZ
标准RS-485半双工评估板EVAL-RS485HDEBZ
EVAL-RS485HDEBZ Image
