ADM3058E

推荐新设计使用

5.7 kV rms 信号隔离型基本 CAN FD 收发器

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 5.7 kV rms 信号隔离型 CAN FD 收发器
    • 1.7 V 至 5.5 V 电源和逻辑侧电平
    • 总线侧 4.5 V 至 5.5 V 电源
    • 符合 ISO 11898-2:2016 标准的 CAN FD
    • 高达 12 Mbps 的数据速率，适用于 CAN FD
    • 较低的最大环路传播延迟：155 ns
    • 扩展的共模范围：± 25 V
    • 总线故障保护（CANH、CANL）：± 40 V
    • 超越 EN 55022 B 级标准 6 dB
    • 高共模瞬变抗扰度：>50 kV/μs
    • 工业级工作温度范围：−40°C 至 +125°C
    • 安全和监管审批（申请中）
      • UL：5700 V rms 持续 1 分钟，符合 UL 1577 标准
      • CSA 元件验收 5.7 kV rms 时 5A
        • IEC 60601 和 IEC 61010
      • VDE 合规证书
        • DIN VDE V 0884-11 (VDE V 0884-11):2017-01
        • VIORM = 1500 V 峰值
    ADM3058E
    5.7 kV rms 信号隔离型基本 CAN FD 收发器
    提问

    参考资料

    数据手册 1

    用户手册 1

    安全和法规认证 1

    了解更多

    工具及仿真模型

    IBIS 模型 1

    评估套件

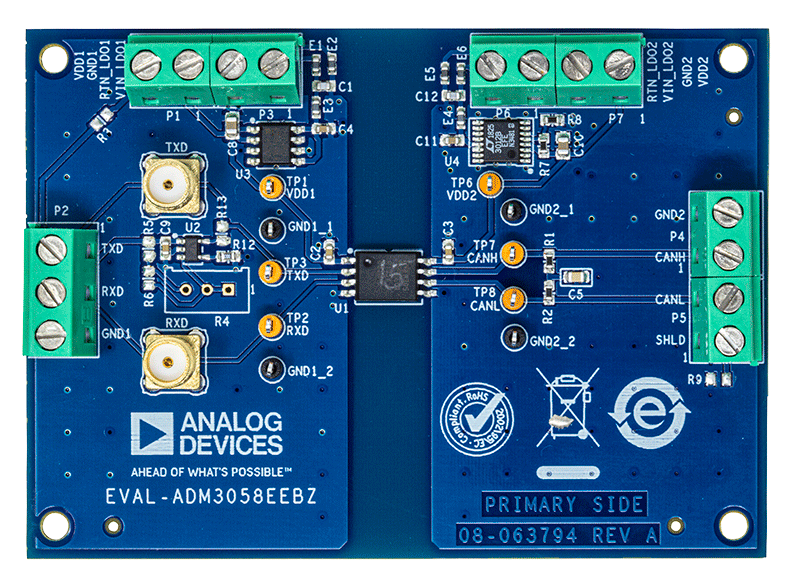

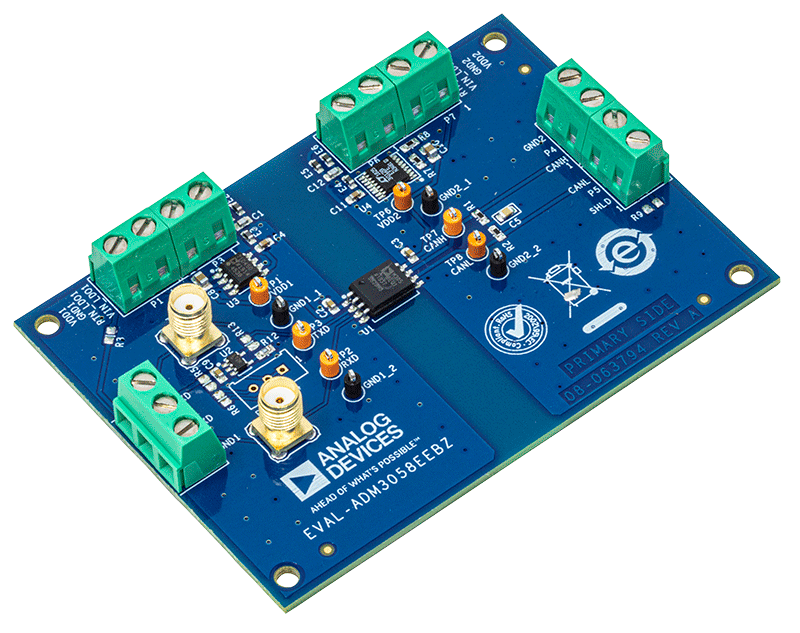

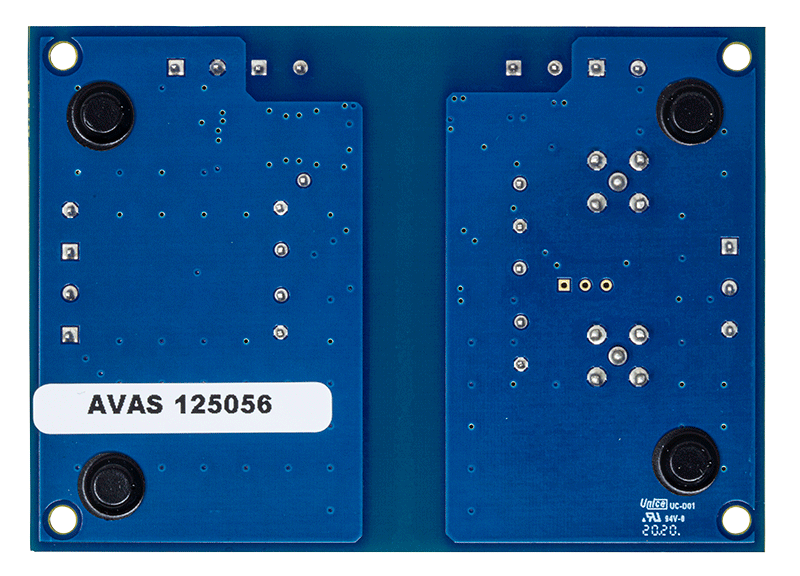

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADM3058EEBZ

    ADM3058E 评估板

    立即购买 更多内容

    特性和优点

    • ADM3058E 12 Mbps 隔离型 CAN FD 收发器
    • 具有低辐射发射的 2 层 PCB，通过 EN 55022 B 级认证
    • 适用于 6 V 至 9 V 电源的板载 LDO，为 ADM3058E VDD1 引脚和 VDD2 引脚提供 5 V 电源
    • 适用于以下用途的螺纹端子连接器
      • 6 V 至 9 V LDO 调节器，为 VDD1 引脚提供 5 V 电源
      • 为 VDD1 引脚提供 1.7 V 至 5.5 V 直接电源
      • 6 V 至 9 V LDO 调节器，为 VDD2 引脚提供 5 V 电源
      • 为 VDD2 引脚提供 4.5 V 至 5.5 V 直接电源
      • TXD 引脚、RXD 引脚、CANH 引脚和 CANL 引脚信号
    • 适用于 GND1 和 GND2 的分离 PCB 返回平面
    • 适用于 TXD 引脚和 RXD 引脚信号的 SMA 连接器

    产品详情

    EVAL-ADM3058EEBZ 允许用户评估用于控域网 (CAN) 或具有柔性数据速率的 CAN (CAN FD) 网络的 ADM3058E 隔离式信号和电源收发器。EVAL-ADM3058EEBZ 允许所有输入和输出功能正常工作，而无需外部组件。

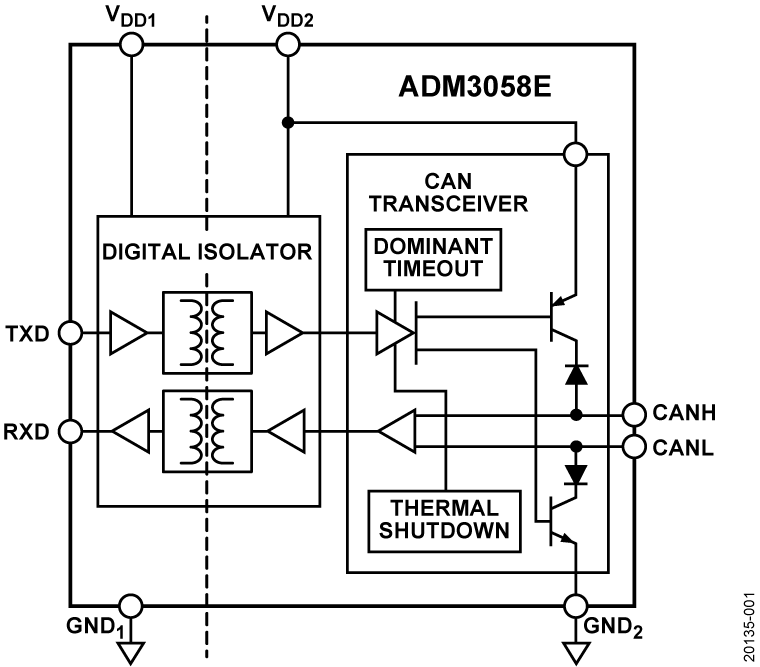

    ADM3056E 基于 ADI 公司的 iCoupler® 技术，它集成了逻辑侧开关键控 (OOK) 信号隔离通道和低环路延迟、高数据速率、CAN FD 收发器。

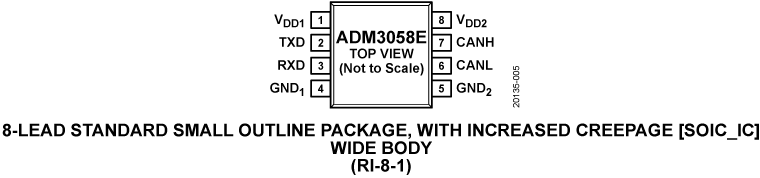

    EVAL-ADM3058EEBZ 装有 8 引脚标准小尺寸封装，具有更高的爬电距离 (SOIC_IC) 和 >8 mm 爬电距离。

    Analog Devices 提供的 ADM3058E 数据手册中含有 ADM3058E 的完整规格说明，使用 EVAL-ADM3058EEBZ 时必须同时参阅此说明和本用户指南。
    EVAL-ADM3058EEBZ
    ADM3058E 评估板
