ADM202

量产

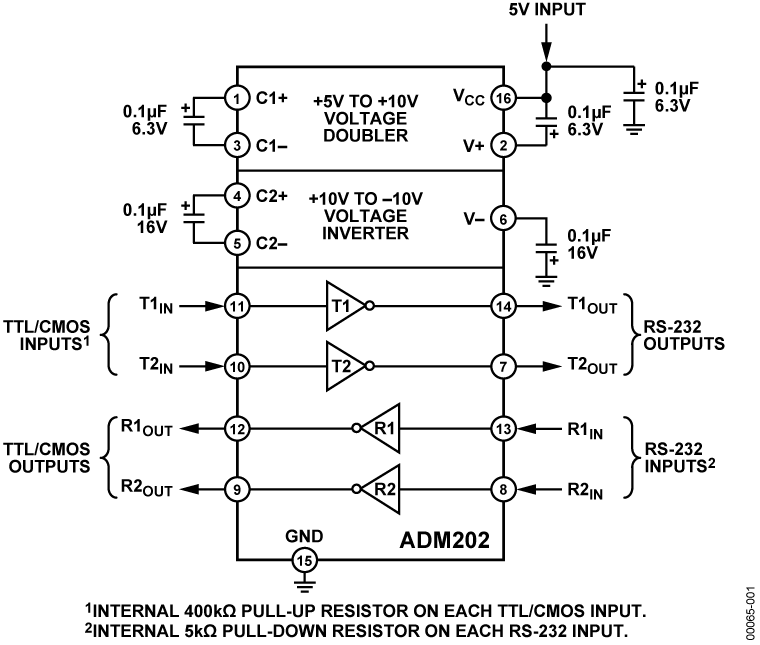

+5V、0.1 µ F CMOS RS-232 200KBPS收发器，内置2个驱动器和2个接收器

数据手册 (Rev. B)

产品模型: 12

Viewing:

产品详情

传输速率：120 kB
ADM202: 小(0.1 µF)电荷泵电容
ADM203:无需外部电容
5 V单电源
符合EIA-232-E和V.28规范要求

2个驱动器和2个接收器
片上DC-DC转换器
输出摆幅：±9 V（5 V电源）
低功耗BiCMOS: 2.0 mA I_CC
接收器输入电平：±30 V

参考资料

数据手册 1

ADM202: High Speed, 5 V, 0.1 µF CMOS RS-232 Driver/Receiver Data Sheet (Rev.B) 01/01/2001

技术文章 1

Interface Primer 12/22/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

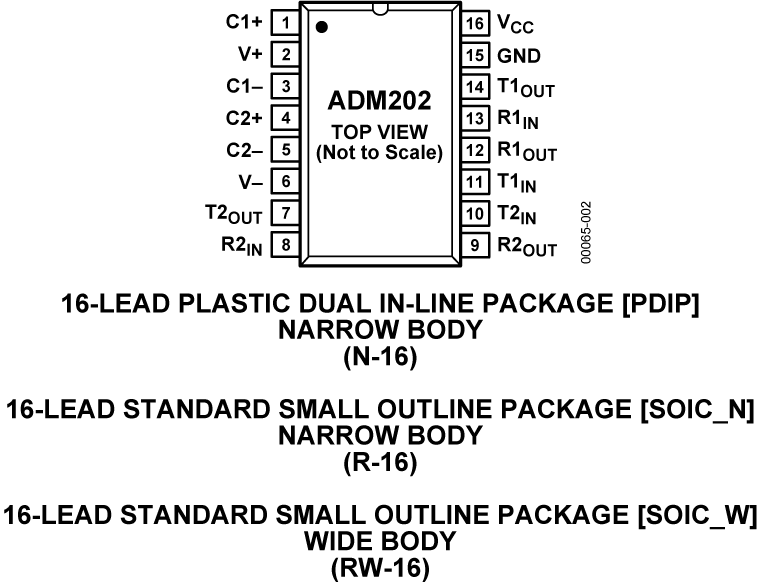

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADM202JN	16-Lead PDIP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JNZ	16-Lead PDIP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRN	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRN-REEL	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRN-REEL7	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRNZ	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRNZ-REEL	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRNZ-REEL7	16-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRW	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRW-REEL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRWZ	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADM202JRWZ-REEL	16-Lead SOIC Wide	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
7月 17, 2015 - 14_0129 RS-232 Transceiver products alternate Fabrication foundry at ADI, Limerick, Ireland
		PCN14_0129_Form Material_Report Qualification Results Summary Detailed Change Description
ADM202JN	过期
ADM202JNZ	量产
ADM202JRN	过期
ADM202JRN-REEL	过期
ADM202JRN-REEL7	过期
ADM202JRNZ	量产
ADM202JRNZ-REEL	量产
ADM202JRNZ-REEL7	量产
ADM202JRWZ	量产
ADM202JRWZ-REEL	量产
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
ADM202JN	过期
ADM202JNZ	量产
3月 29, 2021 - 21_0033 Assembly Site Transfer for 14/16L 300_MIL PDIP to Cirtek
		PCN21_0033_Form Material_Report Detailed Change Description Qualification Results Summary
ADM202JNZ	量产
10月 5, 2010 - 10_0146 Halogen Free Material Change for 14/16L SOIC_N Products
		PCN10_0146_Form Material_Report AEC-Q100 Reliability Report ADI0012 Reliability Report
ADM202JRN	过期
ADM202JRN-REEL	过期
ADM202JRN-REEL7	过期
ADM202JRNZ	量产
ADM202JRNZ-REEL	量产
ADM202JRNZ-REEL7	量产
3月 25, 2021 - 21_0080 Amkor Philippines as an Alternate Site for SOICN
		PCN21_0080_Form Material_Report Qualification Results Summary Other
ADM202JRNZ	量产
ADM202JRNZ-REEL	量产
ADM202JRNZ-REEL7	量产
8月 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem
		PCN10_0117_Form Material_Report Reliability Report
ADM202JRW	过期
ADM202JRW-REEL	过期
ADM202JRWZ	量产
ADM202JRWZ-REEL	量产
7月 13, 2016 - 16_0050 ADI Corporate Obsolescence Notice-2016 (Standard Products)
		PDN16_0050_Form Material_Report
ADM202JN	过期	PDN16_0050_Form Material_Report
6月 19, 2017 - 17_0038 Obsolescence of Lead (Pb)-Bearing Packages
		PDN17_0038_Form Material_Report
ADM202JRN	过期
ADM202JRN-REEL	过期
ADM202JRN-REEL7	过期
1月 29, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products)
		PDN14_0014_Form Material_Report
ADM202JRW	过期
ADM202JRW-REEL	过期
