ADIS16060
不推荐用于新设计宽带宽偏航角速度陀螺仪，采用SPI接口
- 产品模型
- 1
产品详情
- 完整的角速度数字陀螺仪
- 14位分辨率
- 初始范围：±80°/秒（典型值）
- 可利用外部电阻增大范围
- Z轴（偏航角速度）响应
- SPI 数字输出接口
- 可在宽频率范围内提供高振动抑制特性
- 5 V 单电源供电
- 8.2 mm × 8.2 mm × 5.2 mm 封装
- 抗冲击能力：2000 g
- 带宽：1 kHz
- 外部控制的自测功能
- 内部温度传感器输出
- 双路辅助14位ADC输入
- 绝对速率输出，适合精密应用
- 符合RoHS标准
- 工作温度：−40°C至+105°C

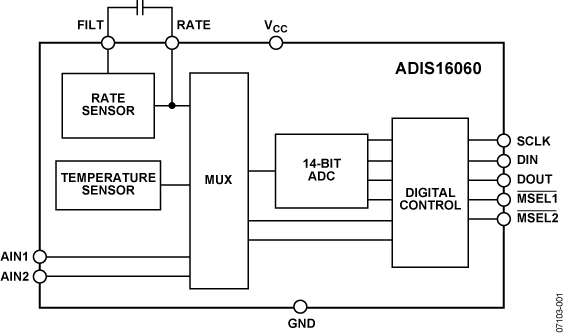

ADIS16060是一款偏航角速度陀螺仪，采用集成式串行外设接口(SPI)，具有可从外部选择的带宽响应和可调整动态范围。
通过SPI端口可以访问偏航角速度传感器、内部温度传感器以及两个外部模拟信号（使用内部ADC）。SPI端口提供的数字数据与围绕封装上表面垂直轴转动的角速率成比例。
附加输出引脚可提供精密的基准电压 。 数字自测功能通过机电方式激励传感器 ， 以测试传感器和信号调理电路的工作情况。

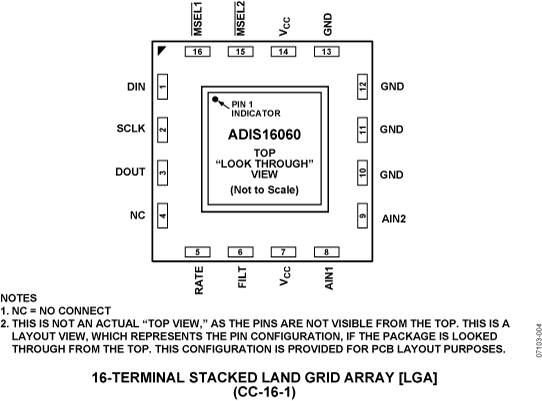

ADIS16060提供8.2 mm × 8.2 mm × 5.2 mm、16引脚外围基板栅格阵列(LGA)封装。
应用：
- 平台稳定
- 图像稳定
- 制导与控制
- 惯性测量单元
- 机器人
参考资料
数据手册 1
应用笔记 3
评估设计文件 2
常见问题 1
器件驱动器 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADIS16060BCCZ | 16-Lead LGA (8.35mm x 8.2mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
3月 3, 2022 - 22_0008 Addition of API Microelectronics Ltd as a Qualified Test Site for iSensor Inertial Sensor ADIS16060 |
||
| ADIS16060BCCZ | ||
|
5月 22, 2017 - 17_0061 iSensor Land Grid Array (LGA) Laminate Change to Halogen Free |
||
| ADIS16060BCCZ | ||
|
2月 9, 2016 - 16_0006 Change of Shipment Tray Dimension for ADIS16060 & ADIS16080. |
||
| ADIS16060BCCZ | ||
|
4月 9, 2014 - 13_0070 CANCELLED: LGA Product Family PCB Plating Change |
||
| ADIS16060BCCZ | ||
|
5月 11, 2012 - 10_0181 ADiS (Integrated Sensor) Land Grid Array (LGA) Assembly Site Transfer |
||
| ADIS16060BCCZ | ||
这是最新版本的数据手册
