ADIS16006

量产

双轴、±5g 加速度计，采用SPI接口

数据手册 (Rev. C) 产品选型表

产品模型: 1

Viewing:

产品详情

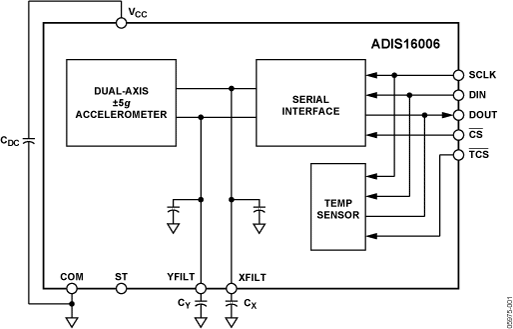

双轴加速度计
SPI 数字输出接口
内部温度传感器
高度集成；所需外部器件极少
带宽可从外部选择
分辨率：1.9 mg (60 Hz)

外部控制的静电自测功能
3.0 V 至5.25 V单电源供电
低功耗：<2 mA
抗冲击能力：3500 g
7.2 mm × 7.2 mm × 3.6 mm 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADIS16006CCCZ	12-Lead LGA (7.35mm x 7.2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 22, 2017 - 17_0061 iSensor Land Grid Array (LGA) Laminate Change to Halogen Free
		PCN17_0061_Form Material_Report Qualification Results Summary
ADIS16006CCCZ
2月 10, 2016 - 16_0019 Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products
		PCN16_0019_Form Material_Report Test Correlation Report
ADIS16006CCCZ		PCN16_0019_Form Material_Report Test Correlation Report
7月 9, 2015 - 15_0138 Change of Shipment Tray Dimension for ADiS16006/ADiS16003
		PCN15_0138_Form Material_Report
ADIS16006CCCZ		PCN15_0138_Form Material_Report
5月 11, 2012 - 10_0181 ADiS (Integrated Sensor) Land Grid Array (LGA) Assembly Site Transfer
		PCN10_0181_Form Material_Report Qualification Report Summary Qualification Report Summary Qualification Report Summary Qualification Plan Summary
ADIS16006CCCZ

这是最新版本的数据手册

软件资源

Evaluation Software 1

ADIS16003/6 Evaluation Software for the ADISUSB (Rev. )

找不到您所需的软件或驱动?

评估套件

ADIS16006/PCB分线板

立即购买更多内容

产品详情

ADIS16006/PCB是一款“分线板”产品，提供1个ADIS16006CCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16006CCCZ是一款数字加速度计，提供一个串行外设接口(SPI)用于全部数字通信。它采用12引脚LGA封装。接口PCB通过双排12引脚连接器提供对ADIS16006CCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。

资料

UG-363: ADISUSB User Guide
2012/1/18

ADISUSBZ iSensor^® PC-USB评估系统 (Rev.PrA)
2008/8/5

ADIS16006/PCB Evaluation Board
2006/12/20

ADISEVAL iSensors^® PC 评估系统 (Rev.PrC)
2006/12/20

LabVIEW driver for ADIS16003, ADIS16006
2013/10/3

iSensor^®评估工具介绍
2008/12/18

ADISEVAL iSensors® PC Evaluation System (Rev.PrC)
2016/6/13

ADISUSBZ iSensor® PC-USB Evaluation System (Rev.PrA)
2014/12/19

iSensor® Evaluation Tool
2016/6/10

软件

ADIS16003/6 Evaluation Software for the ADISUSB
1.73 M

ADISUSB 评估系统

立即购买更多内容

特性和优点

针对惯性测量单元PC评估软件的PC-USB评估系统
- 演示模式
- 寄存器模式
- 数据采集模式
兼容Windows XP、Vista、7（仅限32位）
- 每秒可读取2,000个寄存器（16位寄存器）
套件包括：
- ADISUSB电路板
- A至B USB电缆
- 1mm、12引脚扁平连接器

产品详情

ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
