ADAU1452
量产SigmaDSP 数字音频处理器
- 产品模型
- 6
产品详情
- 通过汽车应用认证
- 完全可编程音频DSP，可改善声音处理性能
- 可利用专有图形编程工具SigmaStudio开发自定义信号流程
- 最高294.912 MHz、32位SigmaDSP内核(1.2 V)
48 kHz时每样本最多6144个SIMD指令
高达40 k字参数/数据RAM
48 kHz时数字音频延迟池最高800 ms
- 音频输入/输出和路由
- 4个串行输入端口，4个串行输出端口
- 48通道、32位数字输入/输出，采样速率高达192 kHz
- 用于TDM、I2S、左对齐和右对齐格式、以及PCM的灵活配置
- 多达8个立体声ASRC，比率范围从1:8到7.75:1和139 dB DNR
- 立体声S/PDIF输入和输出
- 四个PDM麦克风输入通道
- 多通道、字节可寻址、TDM串行端口
- 时钟振荡器可从晶振产生主时钟
- 整数PLL和灵活的时钟发生器
- 集成裸片温度传感器
ADAU1452/ADAU1451/ADAU1450分别是获得汽车认证的音频处理器，数字信号处理能力远超早先的SigmaDSP®器件。硬件架构经过重构，针对高效音频处理做了优化。音频处理算法采用逐样本和逐模块范式实现，它们可在信号处理流程中同时执行，方法是使用图形编程工具SigmaStudio™。与前几代SigmaDSP所需的指令相比，重构数字信号处理器(DSP)内核架构能以大幅精简的指令执行某类音频处理算法，从而极大地改善代码效率。
1.2 V、32位DSP内核的工作频率最高可达294.912 MHz，每个采样最多可执行6144条指令，标准采样速率为48 kHz。但是，除了行业标准速率之外，还提供各种采样速率。整数PLL和灵活的时钟发生器硬件可同时生成最多15个音频采样速率。这些时钟发生器与板载异步采样速率转换器(ASRC)以及灵活的硬件音频路由矩阵结合，使ADAU1452/ADAU1451/ADAU1450成为理想的音频集线器，极大地简化了复杂的多速率音频系统设计。
ADAU1452/ADAU1451/ADAU1450集成高度可配置的串行端口、S/PDIF接口（在ADAU1452和ADAU1451上）和多功能输入/输出引脚，可连接广泛的模数转换器(ADC)、数模转换器(DAC)、数字音频器件、放大器和控制电路。由于这些器件针对性地集成了抽取滤波器，能直接连接脉冲密度调制(PDM)输出型微机电(MEMS)麦克风。
独立的从机器件和主机I2C/串行外设接口(SPI)控制端口不但允许通过外部主机器件对ADAU1452/ADAU1451/ADAU1450进行编程和配置，而且还允许其用作可直接编程和配置外部从机器件的主机。利用此灵活性，再加上自引导功能，即可设计出独立系统，无需外部输入即可正常工作。
高能效DSP内核执行整个程序，其功耗仅为几百mW，甚至在温度超过100°C的最差情况下，也可在最高程序负载下运行，同时功耗低于一瓦特。ADAU1452/ADAU1451/ADAU1450具有相对较低的功耗和小尺寸，是代替体积较大的通用DSP器件的理想选择——后者在相同的处理负载下功耗更高。
ADAU1452、ADAU1451和ADAU1450之间的区别
该器件的五个变体通过存储器、DSP内核频率、S/PDIF接口的可用性、ASRC配置和温度范围进行区分。
由于ADAU1450不包含S/PDIF接收器或发射器，因此SPDIFIN和SPDIFOUT引脚无效。此外，与ADAU1450中的S/PDIF输入或输出相关的任何寄存器设置对该器件的操作无任何影响。
由于ADAU1450不包含ASRC，与ADAU1450中的ASRC相关的任何寄存器设置对该器件的操作无任何影响。
应用
- 汽车音频处理
音响主机
导航系统
后座娱乐系统
DSP放大器（音响系统放大器） - 商用和专业音频处理
- 消费电子音频处理
参考资料
数据手册 2
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAU1452KCPZ | 72-Lead LFCSP (10mm x 10mm w/ EP) | ||
| ADAU1452KCPZRL | 72-Lead LFCSP (10mm x 10mm w/ EP) | ||
| ADAU1452WBCPZ | 72-Lead LFCSP (10mm x 10mm w/ EP) | ||
| ADAU1452WBCPZ-RL | 72-Lead LFCSP (10mm x 10mm w/ EP) | ||
| ADAU1452WBCPZ150 | 72-Lead LFCSP (10mm x 10mm w/ EP) | ||
| ADAU1452WBCPZ150RL | 72-Lead LFCSP (10mm x 10mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
8月 3, 2018 - 18_0136 ADAU145X Product Data Sheet Revision |
||
| ADAU1452KCPZ | 量产 | |
| ADAU1452KCPZRL | 量产 | |
| ADAU1452WBCPZ | 量产 | |
| ADAU1452WBCPZ-RL | 量产 | |
|
3月 25, 2014 - 14_0058 Die Revision for ADAU1452 SigmaDSP Processor |
||
| ADAU1452WBCPZ | 量产 | |
| ADAU1452WBCPZ-RL | 量产 | |
这是最新版本的数据手册
软件资源
工具及仿真模型
SigmaDSP Processors: Software and Tools
打开工具
IBIS 模型 1
评估套件

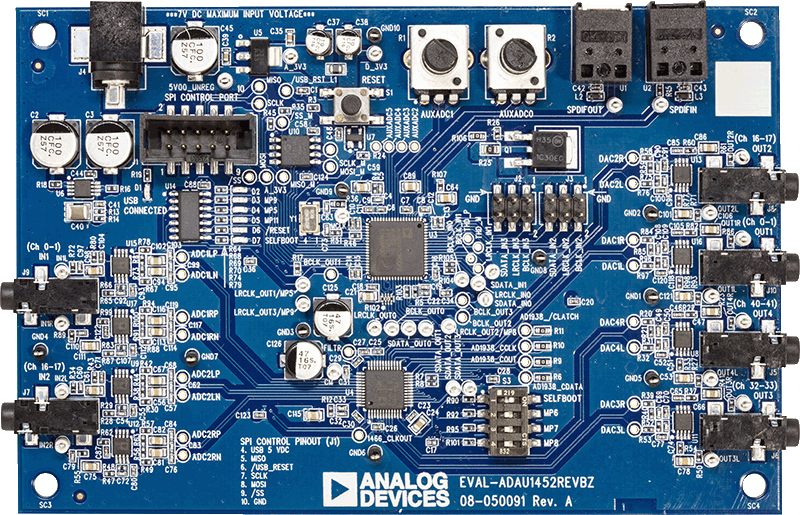

ADAU1452/ADAU1451/ADAU1450 评估板
资料
