AD5748

量产

电流/电压输出驱动器，可编程输出范围，适合工业应用

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 电流输出范围：4 mA至21 mA、0 mA至21 mA
    总非调整误差(TUE)：±0.15% FSR
    输出漂移：±5 ppm/°C FSR（典型值）
  • 电压输出范围：0 V至5 V、0 V至10.5 V、±10.5 V
    总非调整误差(TUE)：±0.05% FSR
    输出漂移：±3 ppm/°C FSR
  • 灵活的串行数字接口
  • 片内输出故障检测
  • PEC 差错校验
  • 异步CLEAR（清零）功能
  • 灵活的上电状态（0 V或三态）
  • 电源电压范围
    AVDD: +12 V (± 10%) 至 +24 V (± 10%)
    AVSS: −12 V (± 10%) 至 −24 V (± 10%)
  • 输出环路顺从电压： AVDD − 2.75 V
  • 温度范围：−40°C至+105°C
  • 32引脚5 mm × 5 mm LFCSP封装
AD5748
电流/电压输出驱动器，可编程输出范围，适合工业应用

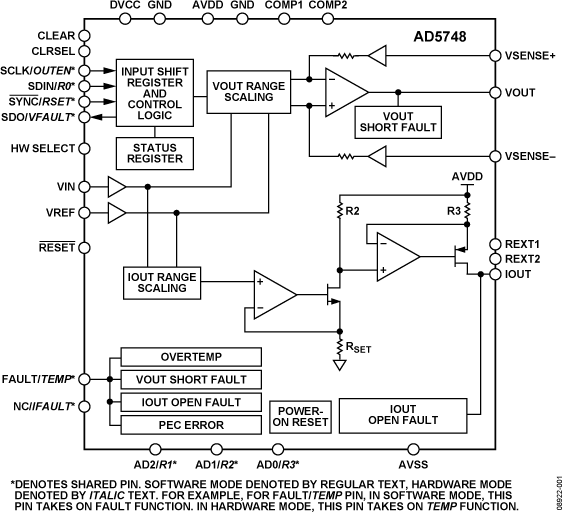

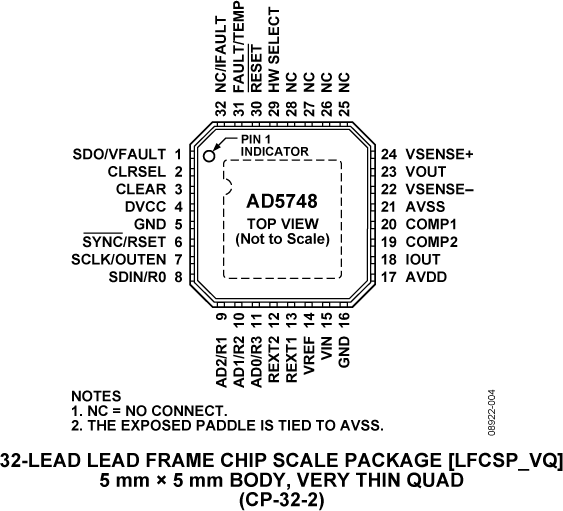

AD5748 Functional Block Diagram AD5748 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
Interface Transceivers & Isolators 1
ADUM1400
量产 四通道数字隔离器（4/0通道方向性）
基准电压源 2
ADR392
量产 4.096 V微功耗、低噪声、精密基准电压源，内置关断功能
ADR364
量产 低功耗、低噪声基准电压源，具有吸电流和源电流能力，4.096 VOUT
数模转换器 (DAC) 3
AD5662
量产 2.7-5.5V、16位nanoDAC®转换器，采用SOT-23封装
AD5664
量产 2.7 V至5.5 V、450µ A、轨到轨输出、四通道、16位nanoDAC®
AD5668
量产 8通道、16位、SPI电压输出denseDAC，集成5 ppm/°C片内基准电压源
