LT8692S
LT8692S
推荐新设计使用42V/2A + 3× 8V/1A, 2MHz四通道单片式同步降压型稳压器
- 产品模型
- 4
Viewing:
产品详情
- 灵活的电源系统可提供四路输出并具有宽输入范围
- 一个高压同步降压型稳压器
- 输入电压范围：3V 至 42V
- 连续输出电流高达 2A
- 高效率：最高可达 93%
- 三个低压同步降压型稳压器
- 输入电压范围：1.2V 至 8V
- 连续输出电流最高可达 1A
- 高效率：最高可达 95%
- Silent Switcher® 架构
- 超低 EMI/EMC 辐射
- 扩频调制
- 超低静态电流 Burst Mode® 操作
- 将 12VIN1 调节到 5V/3.3V/1.8V/1.2VOUT1-4 时 IQ 为 9.6μA
- 输出纹波 <10mVPK-PK
- 外部同步能力
- 强制连续模式能力
- 小型耐热性能增强型 4mm × 3mm 20 20 引脚 LQFN 封装
- 通过 AEC-Q100 汽车应用认证

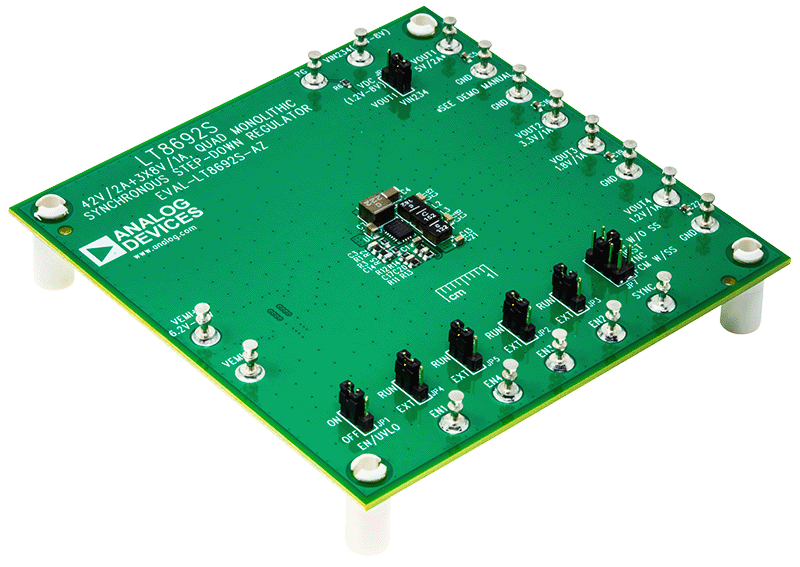

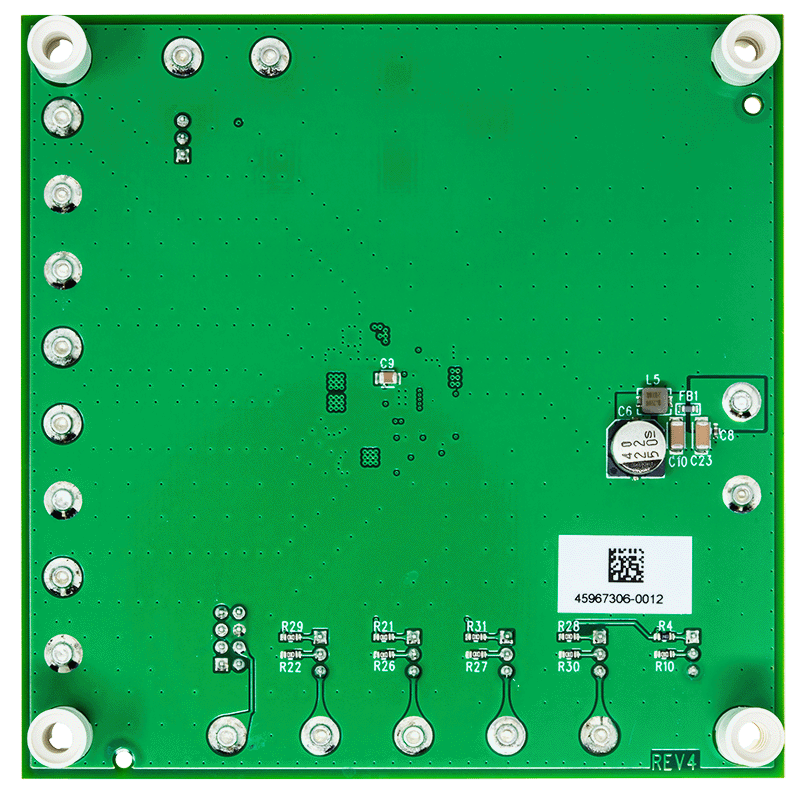

LT8692S是一款四通道降压型、电流模式、单芯片降压开关稳压器。所有稳压器均与单个振荡器同步，具有2MHz的固定频率。产品型号末尾的“S”指第二代Silent Switcher®技术，包括集成旁路电容器，可实现具有出色EMI性能的高频率、小尺寸解决方案。通过降低布局敏感性，集成电容还可以更轻松地实现宣传的EMI性能。此性能使LT8692S非常适合噪声敏感应用和环境。高度集成的四通道解决方案可节省空间并简化紧凑电路板的设计。
突发工作模式可实现超低待机功耗，强制连续模式可用于控制整个输出负载范围内的频率谐波，扩频操作可进一步降低EMI辐射。
在高开关频率下，快速、清洁、低过冲开关终端可实现高效操作，从而获得控制环路带宽较宽的小型解决方案，实现快速瞬态响应。
应用
- 摄像头模块
- 汽车系统
- 工业控制和电源
参考资料
数据手册 1
用户手册 1
解决方案设计及宣传手册 1
电子书 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8692SIV#PBF | 20-Lead LQFN (4mm x 3mm x 0.94mm w/ EP) | ||
| LT8692SIV#TRPBF | 20-Lead LQFN (4mm x 3mm x 0.94mm w/ EP) | ||
| LT8692SIV#WPBF | 20-Lead LQFN (4mm x 3mm x 0.94mm w/ EP) | ||
| LT8692SIV#WTRPBF | 20-Lead LQFN (4mm x 3mm x 0.94mm w/ EP) |
这是最新版本的数据手册
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LT8692S
LTpowerCAD
LTpowerCAD中提供以下器件的设计工具：
- LT8692SHV
- LT8692SLV
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
