ADIS16460

推荐新设计使用

紧凑型精密6自由度惯性传感器

数据手册 (Rev. C)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 三轴数字陀螺仪
    • 测量范围： ±100°/秒（最小值）
    • 运动中偏置稳定度：8°/小时（典型值）
    • X轴角向随机游动：0.12°/√小时（典型值）
  • 三轴数字加速度计：±5 g（动态范围）
  • 自治工作和数据采集
    • 无需外部配置命令
    • 快速启动时间
  • 工厂校准的灵敏度、偏置和轴对准
    • 校准温度范围： 0°C ≤ TA ≤ 70°C
  • 串行外设接口(SPI)数据通信
  • 用于同步数据采集的数据就绪信号
  • 嵌入式温度传感器
  • 可编程工作与控制
    • 自动和手动偏置校正控制
    • Bartlett 窗口有限脉冲响应(FIR)滤波器，可变抽头数
    • 外部采样时钟选项：直接
    • 单命令自测
  • 单电源供电：3.15 V至3.45 V
  • 抗冲击能力：2000 g
  • 工作温度范围：-25°C至+85°C
ADIS16460

紧凑型精密6自由度惯性传感器

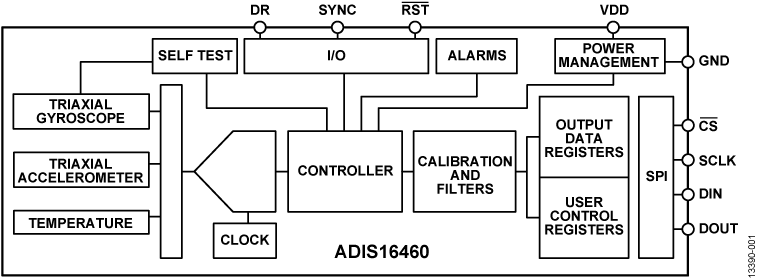

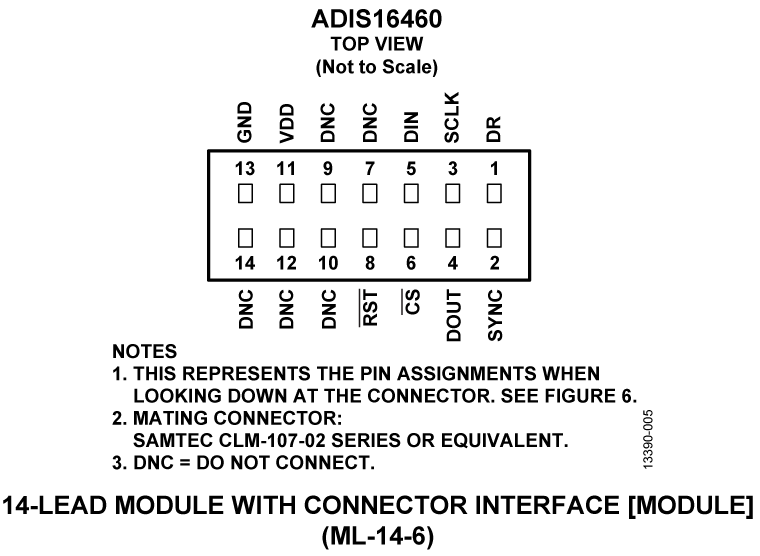

ADIS16460 Functional Block Diagram ADIS16460 Pin Configuration
