MAX812
製造中マニュアルリセット入力付き、4ピン、µP電圧モニタ
マニュアルリセット付き、4ピンSOTリセットIC
- 製品モデル
- 10
- 1Ku当たりの価格
- 最低価格：$1.71
製品の詳細
- 内蔵電圧モニタはマニュアルリセットの追加によってシステムの堅牢性を強化
- 3V、3.3V、および5V電源電圧の高精度監視
- パワーオンリセットパルス幅：140ms (min)
- アクティブローRESET出力(MAX811)、RESET出力(MAX812)
- 全温度範囲で保証
- アクティブローRESETの有効性を保証：VCC = 1Vまで(MAX811)
- 電源過渡耐性
- 基板スペースを節約
- 外付け部品が不要
- 4ピンSOT143パッケージ
- 低消費電力によって電源要件を簡素化
- 消費電流：6µA

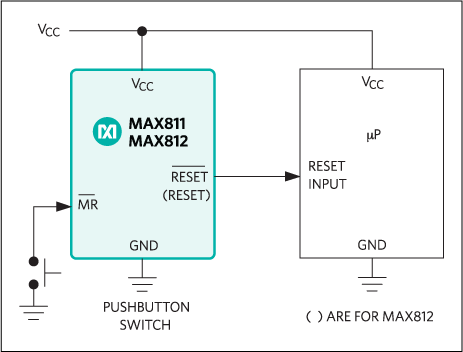

MAX811/MAX812は、µPおよびディジタルシステムの電源監視用のローパワーマイクロプロセッサ(µP)監視回路です。5V電源システムあるいは3V電源システムに使用した場合、外付部品および調節が不要になり、高信頼性と低コストが実現できます。MAX811/MAX812はディバンスト付きのマニュアルリセット入力も提供しています。
これらの製品は単機能素子で、VCC電源電圧が予め設定されたスレッショルドより低くなるとリセットを発生し、VCCがリセットスレッショルドよりも高くなってからもさらに最低140ms間はリセット状態を維持します。2つの製品の唯一の違いは、MAX811はアクティブローのRESET出力(最低1VまでのVCCに対して正しい状態を保証)を備え、MAX812はアクティブハイのRESET出力を備えていることです。リセットコンパレータはVCCの高速トランジェントを無視するように設計されています。リセットスレッショルドは様々な電源電圧に対応したものが用意されています。
MAX811/MAX812は消費電流が低いため、ポータブル機器に最適です。これらの製品は4ピンSOT143パッケージで提供されています。
アプリケーション
- コンピュータ：デスクトップ、ワークステーション、サーバ
- コントローラ
- クリティカルなµPおよびµC電源監視
- インテリジェント機器
- ポータブルバッテリ駆動機器
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 2
技術記事 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX812LEUS+ | 4-SOT_23-N/A | ||
| MAX812LEUS+T | 4-SOT_23-N/A | ||
| MAX812MEUS+ | 4-SOT_23-N/A | ||
| MAX812MEUS+T | 4-SOT_23-N/A | ||
| MAX812REUS+ | 4-SOT_23-N/A | ||
| MAX812REUS+T | 4-SOT_23-N/A | ||
| MAX812SEUS+ | 4-SOT_23-N/A | ||
| MAX812SEUS+T | 4-SOT_23-N/A | ||
| MAX812TEUS+ | 4-SOT_23-N/A | ||
| MAX812TEUS+T | 4-SOT_23-N/A |
