MAX6660

製造中

リモートジャンクション温度制御ファンスピードレギュレータ、SMBusインタフェース付

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 温度検出およびファンレギュレーションの集積化ソリューション
  • プログラマブルファンスレッショルド温度
  • フルスケールファン速度に対する温度範囲がプログラム可能
  • 高精度の閉ループファン速度レギュレーション
  • 内蔵パワーデバイスによる最大250mA定格ファンの駆動
  • プログラム可能な上限/下限温度アラーム
  • SMBus 2線式シリアルインタフェース、タイムアウト(SMBusロックアップ不可)付き
  • SMBus警報応答をサポート
  • ACPI準拠、/OVERTシステムシャットダウン機能内蔵
  • 温度検出精度：±1℃ (＋60℃～+100℃)
  • MAX6660EVKIT利用可能
    • MAX6660
    リモートジャンクション温度制御ファンスピードレギュレータ、SMBusインタフェース付

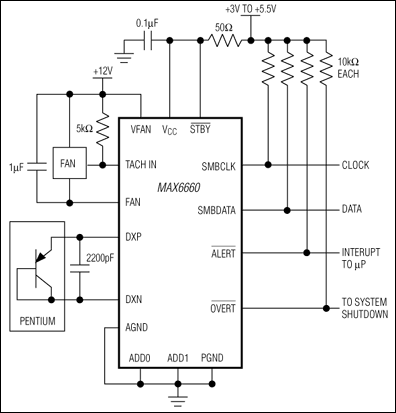

    MAX6660：標準動作回路
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    デザイン・ノート 3

    技術記事 2

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    評価用キット

    MAX6660EVSYS

    MAX6660の評価システム/評価キット

    今すぐ購入 詳細を表示

    機能と利点

    • リモートセンサ温度の測定と表示
    • ファン速度の制御
    • プログラマブルアラームと設定
    • 動作温度範囲
      • -40℃～+125℃ (リモートセンサ)
      • 0℃～+70℃ (ボード)
    • I²C/SMBus対応
    • 使い易いメニュー方式のソフトウェア
    • 実装および試験済み
    • Windows 95/98/2000対応ソフトウェアおよびデモPCB内蔵

    製品詳細

    MAX6660の評価システム(EVシステム)は、MAX6660の評価キット(EVキット)および関連製品のマキシムシステム管理バス(SMBus™)インタフェース基板で構成されています。

    MAX6660のEVキットは、リモート温度センサおよびファン速度レギュレータのMAX6660を検証する実装および試験済みPCBです。これは外部ダイオード接続トランジスタのジャンクション温度を監視し、8ビットまたは11ビット(拡張分解能モード)の2線式シリアルデータへ変換します。温度センサトランジスタの2N3906が、SOT23パッケージで基板に半田付けされていますが、取外しが可能です。基板は、さらにお客様のシステム上のリモートダイオードにツイストペアケーブルで接続することができます。MAX6660はタコメータフィードバックによってファン速度を調節する閉ループファンコントローラも組み込んでいます。注記：MAX6660のデータシートとこのEVキットのデータシートを併用してください。

    マキシムのSMBusインタフェース基板(MAXSMBus)を使用して、IBM®互換PC上で、そのパラレルポートを使用してSMBusの2線式インタフェースをエミュレートすることができます。Windows® 95/98/2000対応ソフトウェアが、MAX6660の機能を実行しやすいインタフェースを提供します。プログラムは、メニュー方式で、制御ボタンとステータスディスプレイ付きのグラフィックインタフェースを介して行われます。(注記：Windows 2000はドライバのインストールを必要とします。ディスク内のWin2000.pdfまたはWin2000.txtを参照して下さい。)

    MAX6660についてIBM PCベースの評価を総合的に行う場合は、MAX6660EVSYSを請求してください。SMBusインタフェースを既にお持ちの場合は、MAX6660EVKITを請求してください。

    アプリケーション

    • 産業用制御システム
    • ノートブックコンピュータ
    • PC
    • サーバ
    • テレコムシステム
    • ワークステーション

    MAX6660EVKIT

    MAX6660の評価システム/評価キット

    今すぐ購入 詳細を表示

    機能と利点

    • リモートセンサ温度の測定と表示
    • ファン速度の制御
    • プログラマブルアラームと設定
    • 動作温度範囲
      • -40℃～+125℃ (リモートセンサ)
      • 0℃～+70℃ (ボード)
    • I²C/SMBus対応
    • 使い易いメニュー方式のソフトウェア
    • 実装および試験済み
    • Windows 95/98/2000対応ソフトウェアおよびデモPCB内蔵

    製品詳細

    MAX6660の評価システム(EVシステム)は、MAX6660の評価キット(EVキット)および関連製品のマキシムシステム管理バス(SMBus™)インタフェース基板で構成されています。

    MAX6660のEVキットは、リモート温度センサおよびファン速度レギュレータのMAX6660を検証する実装および試験済みPCBです。これは外部ダイオード接続トランジスタのジャンクション温度を監視し、8ビットまたは11ビット(拡張分解能モード)の2線式シリアルデータへ変換します。温度センサトランジスタの2N3906が、SOT23パッケージで基板に半田付けされていますが、取外しが可能です。基板は、さらにお客様のシステム上のリモートダイオードにツイストペアケーブルで接続することができます。MAX6660はタコメータフィードバックによってファン速度を調節する閉ループファンコントローラも組み込んでいます。注記：MAX6660のデータシートとこのEVキットのデータシートを併用してください。

    マキシムのSMBusインタフェース基板(MAXSMBus)を使用して、IBM®互換PC上で、そのパラレルポートを使用してSMBusの2線式インタフェースをエミュレートすることができます。Windows® 95/98/2000対応ソフトウェアが、MAX6660の機能を実行しやすいインタフェースを提供します。プログラムは、メニュー方式で、制御ボタンとステータスディスプレイ付きのグラフィックインタフェースを介して行われます。(注記：Windows 2000はドライバのインストールを必要とします。ディスク内のWin2000.pdfまたはWin2000.txtを参照して下さい。)

    MAX6660についてIBM PCベースの評価を総合的に行う場合は、MAX6660EVSYSを請求してください。SMBusインタフェースを既にお持ちの場合は、MAX6660EVKITを請求してください。

    アプリケーション

    • 産業用制御システム
    • ノートブックコンピュータ
    • PC
    • サーバ
    • テレコムシステム
    • ワークステーション
    MAX6660EVSYS
    MAX6660の評価システム/評価キット
    MAX6660EVKIT
    MAX6660の評価システム/評価キット
