MAX6339
製造中クワッド電圧µP監視回路、SOTパッケージ
業界最小のクワッド電圧リセットIC
- 製品モデル
- 21
- 1Ku当たりの価格
- 最低価格:$2.40
製品の詳細
- 4つの電源電圧を監視
- 高精度出荷時設定のリセットスレッショルド:+5.0V、+3.3V、+3.0V、+2.5V、+1.8V、-5.0V
- ユーザ可変電圧監視スレッショルドも可能
- 低消費電流:55µA
- 10µA内部プルアップ付きのオープンドレインアクティブローRESET出力
- リセットタイムアウト期間:140ms (min)
- アクティブローRESETはIN1 = 1VまたはIN2 = 1Vで有効
- 監視されている電源の短時間のトランジェントに対して耐性
- 外付部品不要
- -40℃~+85℃で保証
- パッケージ:小型6ピンSOT23

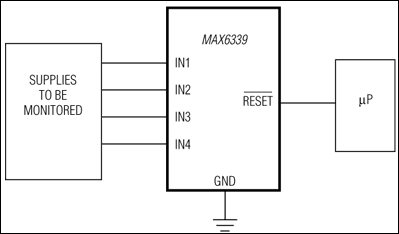

MAX6339は、マイクロプロセッサ(µP)監視リセットタイミング付きの高精度電圧モニタです。本デバイスは外付部品なしで最大4つのシステム電源電圧を監視し、電源電圧のいずれかが予め設定されたスレッショルドよりも低く低下するとシングルリセットを発生します。本デバイスは、独立のICやディスクリート部品と比べてシステムサイズおよび部品カウントを著しく削減できます。
最小限の外付部品点数で異なる電源電圧と公差に対応するために、様々な出荷時トリミングのスレッショルド電圧が提供されています。監視する電圧としては、+5.0V、+3.3V、+3.0V、+2.5V、+1.8V、-5.0Vが内部固定電圧として提供されています(公差-5%および/または-10%)。非標準スレッショルドが必要な場合のために、1~2つのユーザ可変スレッショルドオプションも提供されています(外部抵抗分圧器ネットワークを使用してください)。
このクワッドモニタは、監視されている入力のどれかがその入力のスレッショルドよりも低いとアクティブローのシングルリセット出力を提供します。この出力はオープンドレインで、IN2への弱い内部プルアップ(10µA)を備えています。リセットは、全ての電圧が選択されたスレッショルドよりも高くなった後もリセットタイムアウト期間(140ms、min)だけローに留まります。出力は、IN1またはIN2入力電圧が1V以上である限り有効です。
MAX6339は小型6ピンSOT23パッケージで提供されており、温度範囲は拡張用(-40℃~+85℃)のものが用意されています。
アプリケーション
- コンピュータ:デスクトップ、ワークステーション、サーバ
- データ記憶装置
- ハイエンドプリンタ
- 産業用機器
- ネットワーク機器
- セットトップボックス
- テレコム
ドキュメント
データシート 2
信頼性データ 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX6339AUT+ | Small-Outline Transistor Package | ||
MAX6339AUT+T | Small-Outline Transistor Package | ||
MAX6339BUT+ | Small-Outline Transistor Package | ||
MAX6339CUT+ | Small-Outline Transistor Package | ||
MAX6339CUT+T | Small-Outline Transistor Package | ||
MAX6339DUT+ | Small-Outline Transistor Package | ||
MAX6339DUT+T | Small-Outline Transistor Package | ||
MAX6339IUT+ | Small-Outline Transistor Package | ||
MAX6339IUT+T | Small-Outline Transistor Package | ||
MAX6339JUT+ | Small-Outline Transistor Package | ||
MAX6339JUT+T | Small-Outline Transistor Package | ||
MAX6339KUT+ | Small-Outline Transistor Package | ||
MAX6339KUT+T | Small-Outline Transistor Package | ||
MAX6339LUT+ | Small-Outline Transistor Package | ||
MAX6339LUT+T | Small-Outline Transistor Package | ||
MAX6339NUT+ | Small-Outline Transistor Package | ||
MAX6339NUT+T | Small-Outline Transistor Package | ||
MAX6339OUT+ | Small-Outline Transistor Package | ||
MAX6339OUT+T | Small-Outline Transistor Package | ||
MAX6339PUT+ | Small-Outline Transistor Package | ||
MAX6339PUT+T | Small-Outline Transistor Package |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 1, 2021 - 2209 ASSEMBLY |
||
MAX6339OUT+ | 製造中 | |
MAX6339OUT+T | 製造中 |
