MAX32670

• 10BASE-Tから10BASE-T1Lへのメディアコンバータ
• IEEE 802.3cg互換のSPoE PSEコントローラ
• APLデバイス用電源
• USB COMポート経由のシステムレベル診断

DEMO-ADIN1100D2Zは、標準の10BASE-T RJ45イーサネット・ポートと10BASE-T1Lデバイス間の接続を提供するメディア・コンバータ・ボードです。

DEMO-ADIN1100D2Zには電源供給装置（PSE）コントローラが含まれており、接続された10BASE-T1Lまたは高度物理層（APL）デバイスに電力を供給できます。本PSEコントローラは、Power over Data Line（PoDL）／シングルペアPower over Ethernet（SPoE）電力クラス10、クラス11、クラス12、クラス13、クラス14、クラス15、およびAPL電力クラスA、クラスC、クラス3用に構成可能です。

ボードには、選択した電力クラスに応じた出力電圧と最大出力電流を備えた外部DC電源が必要です。電力クラスのサブセット（クラス10、APL A、およびAPL C）の場合、本ボードはUSBホストから電力を供給することもできます。

最高出力のクラス15およびAPL 3で使用する場合、ボードに若干の変更と外部の電力結合インダクタが必要です。

DEMO-ADIN1100D2Zはスイッチとジャンパのセットで構成可能で、LEDにステータスを表示する自律デバイスとして使用できます。

DEMO-ADIN1100D2ZはUSB経由でホストPCに接続することもできます。その後、PC上のシリアル・ターミナル・ソフトウェアで、USB COMポート・インターフェースを介して交換される一連の簡単なテキスト・コマンドとメッセージを使用して、10BASE-T1Lリンク・ステータス、電源ステータス、および診断情報にアクセスできるようになります。

• Provides the user with a platform to evaluate the features and performance of the evaluation kit​
• Allows the user to prototype and test their IoT applications before moving on to full-scale development​
• Provides tools for analyzing the power consumption of the device, helping the user to optimize their applications for energy efficiency​
• Includes development tools, libraries, and documentation to assist user in writing and debugging their code​
• Helps the user analyze and study the different modulation schemes, data rates, and other parameters relevant to IoT communication​
• Comes with user-friendly interfaces, documentation, and software tools that simplify the integration process which can save developers time and effort when incorporating the LR1110 into their IoT devices​

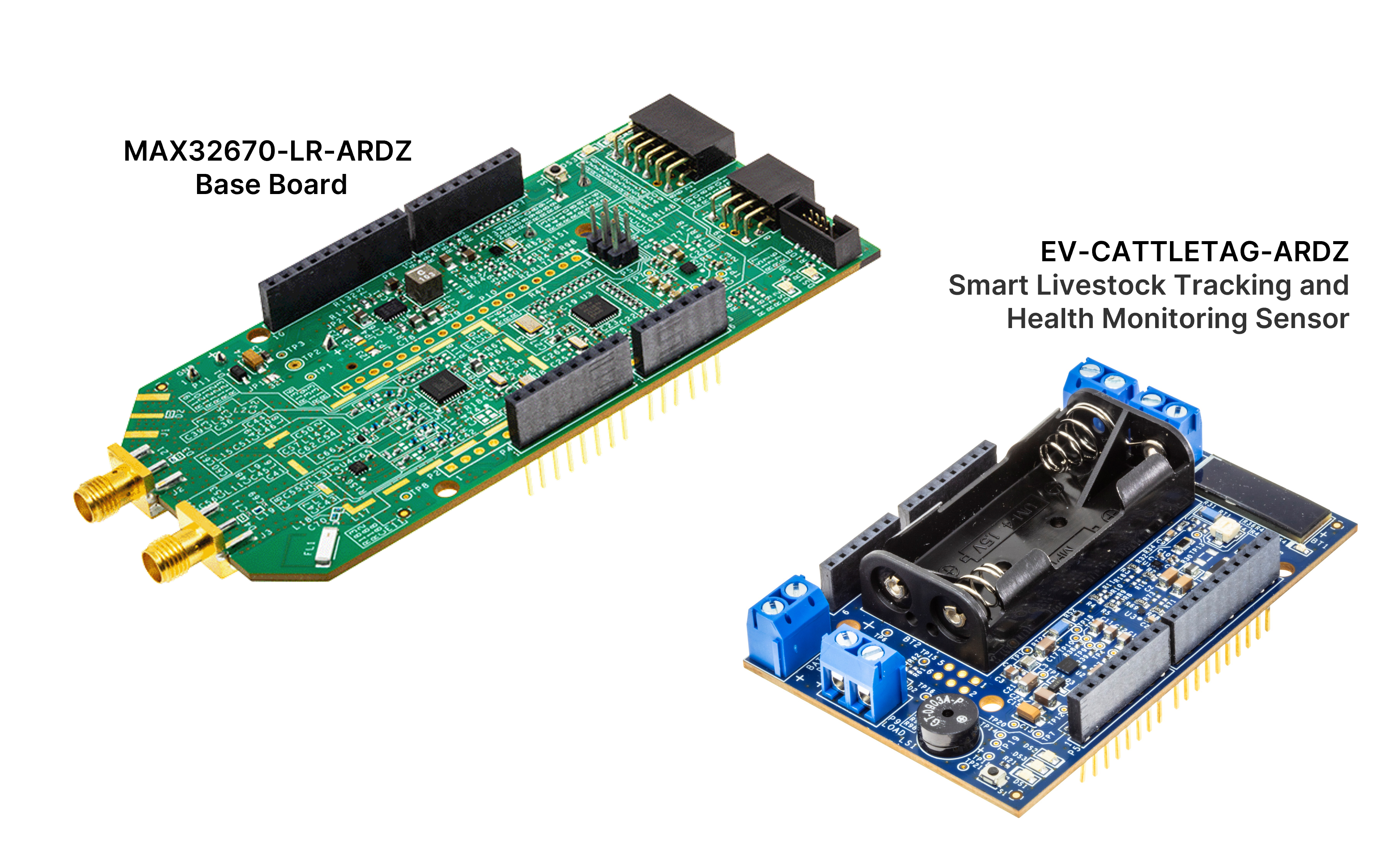

The AD-MAX32LRWISE-SL development kit is a tool intended for designing solutions based on low-power, long range proprietary radio communication technique. This platform features the LR1110, an RF transceiver based on spread spectrum modulation techniques derived from chirp spread spectrum (CSS) technology, and supports a frequency range from 800 MHz to 960 MHz. This solution is also based on the MAX32670 ultralow power microcontroller based on ARM Cortex-M4 processor.​

The platform comes in an Arduino Uno form factor, with two PMOD connectors, and an ESP32 Dev Kit connector for easy-to-connect sensors and signal conditioning add-on modules. Complete with working software and hardware, as well as software examples, this kit makes it easier for customers to prototype and create connected systems and solutions for IoT applications.​

The base platform is accompanied with various Analog Devices add-on hardware but is also compatible with 3rd party hardware. A free programming and debugging tool called Maxim SDK is also provided by Analog Devices.​

The AD-MAX32LRWISE-SL development kit is complete with 1 base board, 1 sensor node, gateway setup essentials, and other accessories. However, customers also have the option to avail of the components individually as intended for their application development.​

• Base Board:
  • MAX32670-LR-ARDZ Base board (can be purchased separately)​
• Component Sensor Node:
  • EV-CATTLETAG-ARDZ Smart Livestock Tracking and Health Monitoring Sensor (can be purchased separately)​
• Gateway Essentials and Other Accessories (can be purchased separately)​
  • RAK5146 PiHAT Kit
  • Raspberry Pi 4 Model B
  • MAX32625PICO rapid development Board
  • RPi4 Power Supply
  • MicroSD Card
  • LAN Cable

  APPLICATIONS

  • Battery-Powered Medical Devices
  • Industrial Sensors
  • Optical Communication Modules
  • Secure Radio Modem Controller
  • Smart Sensor Controller
  • System Housekeeping Controller

• Low-cost integrated monitoring for BMS with on-board MCU and dual isoSPI chip
• Demonstrates SPI to isoSPI 2-wire datalinks
• Includes two isoSPi ports for reversible isoSPI support
• Configurable powering options for LPCM support isoSPI connections through simple DuraClik connectors
• Stackable and allows daisy chain of up to eight (8) ADBMS6830BMSW boards
• With PC-based software for control and data analysis using Broad Market Browser BMS GUI

The EVAL-ISOMAX is an integrated dual isoSPI adapter and microcontroller board featuring the MAX32670 high-reliability, ultralow power microcontroller and the ADBMS6822 dual isoSPI transceiver. This board allows multiple ADBMS68xx battery monitors to be connected through daisy-chain configuration. The EVAL-ISOMAX also features reversible isoSPI, which enables a redundant path to the peripheral units. The PCB components and DuraClik connectors are optimized for low electromagnetic interference (EMI) susceptibility and emissions.

APPLICATIONS

• IOT Battery Management
• Industrial Machine Vision
• Power Tools
• Mobile Robotics Battery Management
• Industrial Equipment Battery Monitoring
• Adaptive Battery Type System Monitoring
• Portable Energy Storage Systems
• Electric 2-Wheelers (E2Ws) such as E-scooter, E-bikes
• Light Electric Vehicles (LEV)

• MCU：
  • 最大100MHzのFPUを搭載したArm Cortex-M4コア
  • エラー訂正機能付き384kBフラッシュメモリ
  • 160kB SRAM（ECC有効時は128kB）、最低電力モードでも必要に応じて内容を保持
  • プロトコルのタイムアウト管理に適合するRTC分解能
• セキュリティ：
  • セキュア・ブートが利用可能
  • AES-128/192/256を含む暗号化アルゴリズムをサポート
• 電源
  • 電源スイッチを内蔵した超低消費電力リアルタイム・クロック
  • スリープ・モード時の消費電力は300nA
• 位置情報目的向けの多用途無線フロント・エンド
  • 全地球航法衛星システム（GNSS）（GPS/BeiDou）低電力スキャン
  • 802.11b/g/n Wi-Fi超低消費電力パッシブ・スキャン
• 長距離無線
  • FSK、GFSK、MSK、GMSK、および長距離FHSS変調をサポート
  • 電力出力：+15dBm送信ピーク電力
  • プログラム可能なビット・レート：最大62.5kbpsおよび300kbps
  • 800MHzから960MHzまでのサブGHz ISM帯域に対応
  • 高感度：最低-148dBm

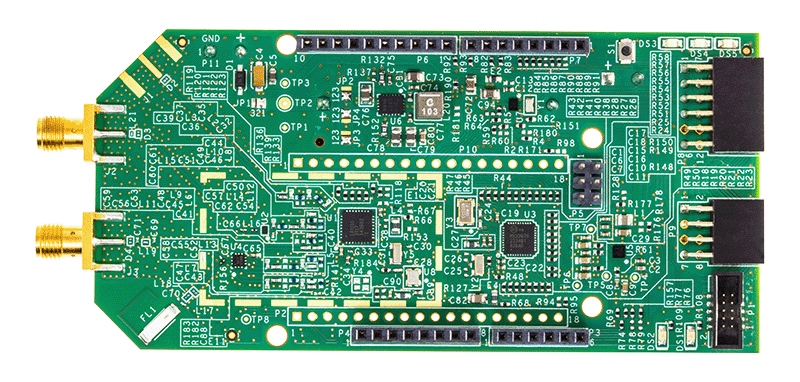

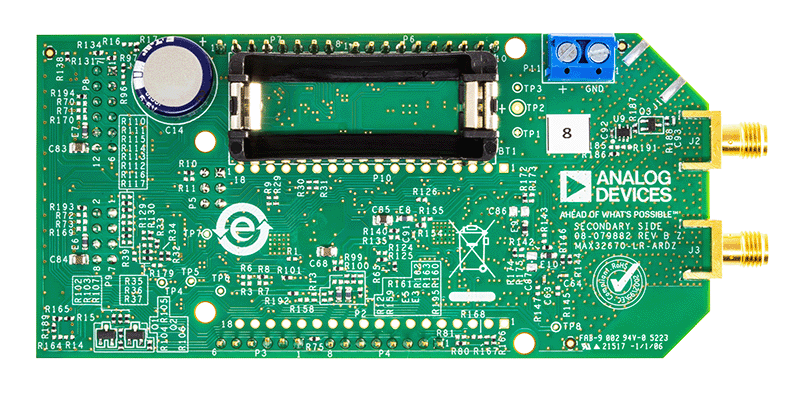

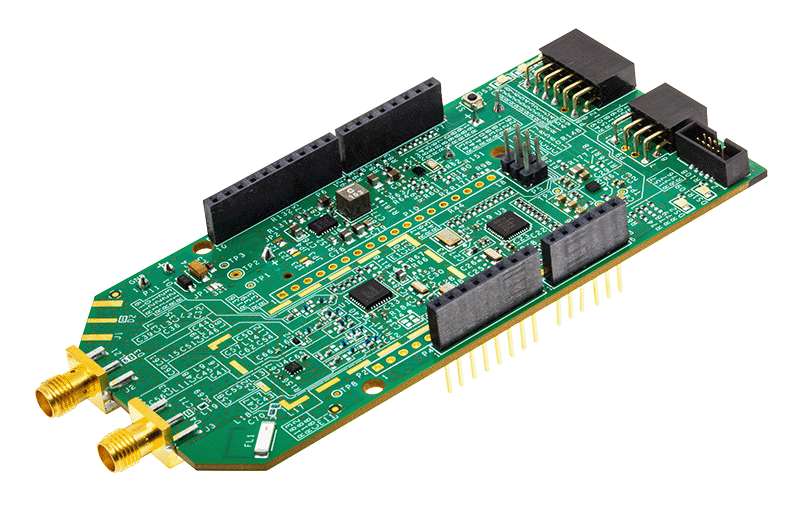

MAX32670-LR-ARDZベース・ボードには、Arm Cortex-M4プロセッサをベースにしたMAX32670高信頼性、超低消費電力マイクロコントローラと、LR1110長距離RFトランシーバー・モジュールが搭載されています。800MHz～960MHzの周波数範囲をサポートするこの統合型RFトランシーバーは、暗号化されたデータを長距離でワイヤレス伝送する高性能で柔軟なプラットフォームに適しており、アナログ･デバイセズのセンシング・ソリューションを使用した幅広いIoTアプリケーションが可能となります。

このソリューションは、SemtechのLong Range Cloud™ Geolocation機能も活用し、クラウドベースのソルバーで資産の位置を特定することで、電力消費を大幅に削減します。このモジュールは消費電力が小さいため、小型バッテリで動作するデバイスに最適です。オンボードのMAX32670 Arm Cortex®-M4 32ビット・マイクロコントローラは、RFスタック全体とユーザ・アプリケーションを実行するための完全な機能をプラットフォームに提供します。

アプリケーション

• 資産の場所
• 資産回復
• 資産のトレーサビリティ
• 在庫管理
• 資産の紛失と盗難の防止

• MCU：
  • 最大100MHzのFPUを搭載したArm Cortex-M4コア
  • エラー訂正機能付き384kBフラッシュ・メモリ
  • 160kB SRAM（ECC有効時は128kB）、最低電力モードでも必要に応じて内容を保持
  • プロトコルのタイムアウト管理に適合するRTC分解能
• セキュリティ：
  • セキュア・ブートが利用可能
  • AES-128/192/256を含む暗号化アルゴリズムをサポート
• 電源
  • パワー・スイッチ内蔵の超低消費電力リアルタイム・クロック
  • スリープ・モード時の消費電力は300nA
• 長距離無線
  • FSK、GFSK、MSK、GMSK、長距離FHSS変調をサポート
  • 出力電力：+15dBm（送信ピーク電力）
  • プログラム可能なビット・レート：最大62.5kbpsおよび300kbps
  • 800MHz～960MHzの1GHz未満のISM帯域をサポート
  • 高感度：最低-148dBm

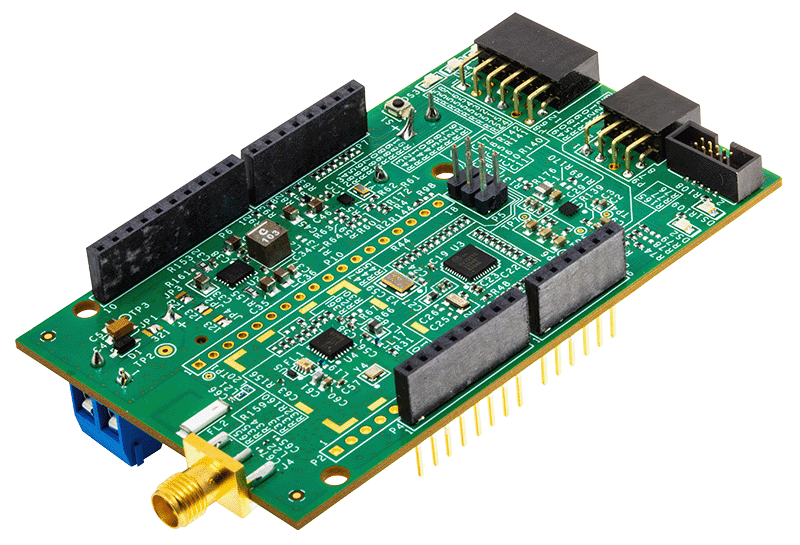

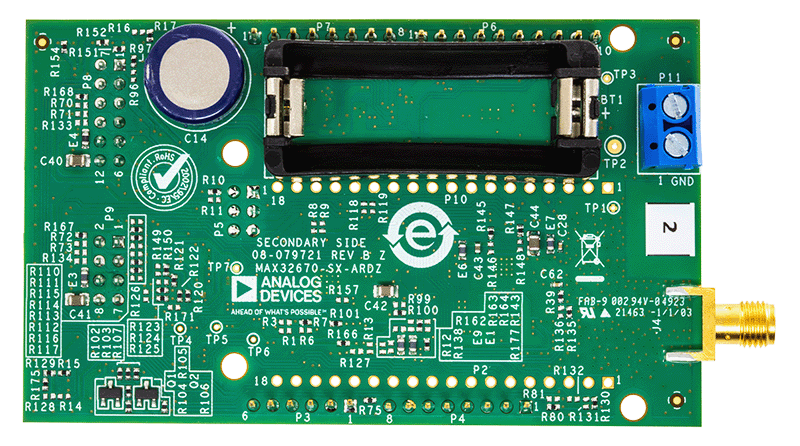

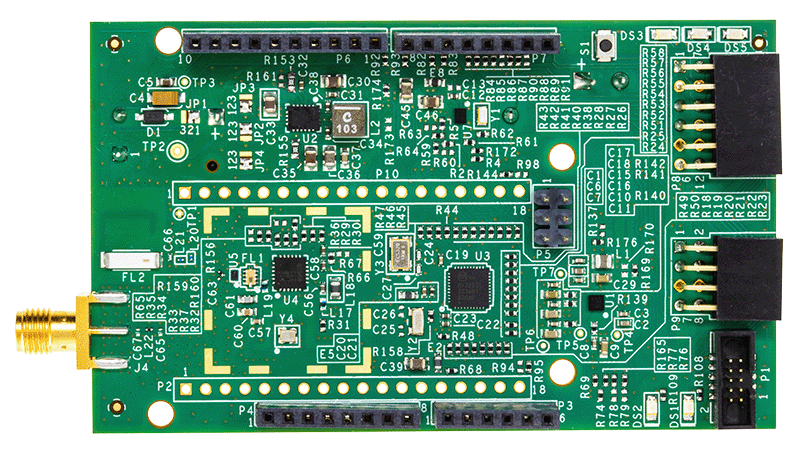

MAX32670-SX-ARDZベース・ボードは、Arm Cortex^®-M4プロセッサ・ベースの高信頼性、超低消費電力マイクロコントローラMAX32670と長距離RFトランシーバーSX1261を搭載しています。800MHz～960MHzの周波数範囲をサポートするこの統合型RFトランシーバーは、暗号化されたデータを長距離でワイヤレス伝送する高性能で柔軟なプラットフォームに適しており、アナログ･デバイセズのセンシング・ソリューションを使用した幅広いIoTアプリケーションが可能となります。

このモジュールは消費電力が低いため、小型バッテリで動作するデバイスに最適です。搭載されているMAX32670 Arm Cortex^®-M4 32ビット・マイクロコントローラは、RFスタック全体とユーザ・アプリケーションを実行するための全機能をプラットフォームに提供します。

アプリケーション

• スマート・メータ
• サプライ・チェーンと物流
• ビルディング・オートメーション
• 農業用センサー
• スマート・シティ
• 小売店センサー
• アセット・トラッカ
• 街灯
• 駐車センサー
• 環境センサー
• ヘルスケア
• 安全やセキュリティを目的としたセンサー
• リモート制御アプリケーション

• Provides the user with a platform to evaluate the features and performance of the evaluation kit​
• Allows the user to prototype and test their IoT applications before moving on to full-scale development​
• Provides tools for analyzing the power consumption of the device, helping the user to optimize their applications for energy efficiency​
• Includes development tools, libraries, and documentation to assist user in writing and debugging their code​​
• Helps the user analyze and study the different modulation schemes, data rates, and other parameters relevant to IoT communication​
• Comes with user-friendly interfaces, documentation, and software tools that simplify the integration process which can save developers time and effort when incorporating the SX1261 into their IoT devices​

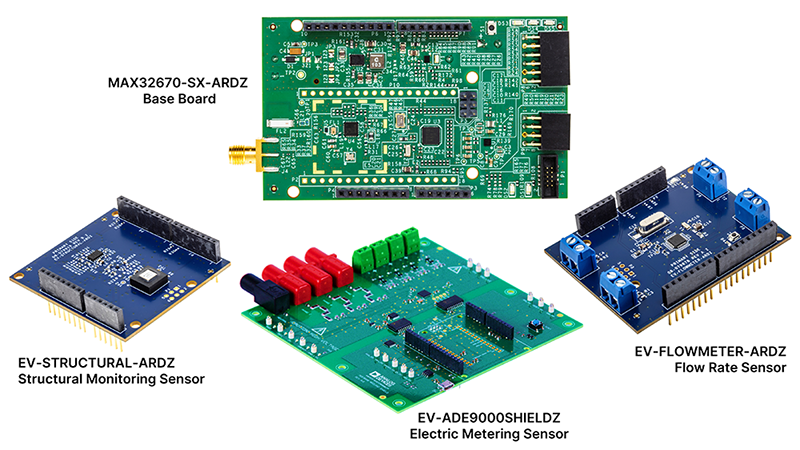

The AD-MAX32SXWISE-SL development kit is a tool intended for designing solutions based on low-power, long range proprietary radio communication technique. This platform features the SX1261, an RF transceiver based on spread spectrum modulation techniques derived from chirp spread spectrum (CSS) technology, and supports a frequency range from 800 MHz to 960 MHz. This solution is also based on the MAX32670 ultralow power microcontroller based on Arm Cortex-M4 processor.

The platform comes in an Arduino Uno form factor, with two PMOD connectors, and an ESP32 Dev Kit connector for easy-to-connect sensors and signal conditioning add-on modules. Complete with working software and hardware, as well as software examples, this kit makes it easier for customers to prototype and create connected systems and solutions for IoT applications. The base platform is accompanied with various Analog Devices add-on hardware but is also compatible with 3rd party hardware. A free programming and debugging tool called MaximSDK is also provided by Analog Devices.

The AD-MAX32SXWISE-SL development kit is complete with 1 base board, 3 sensor nodes, gateway setup essentials, and other accessories. However, customers also have the option to avail of the components individually as intended for their application development.

Base Board:

• MAX32670-SX-ARDZ Base board (can be purchased separately)

Component Sensor Nodes:

• EV-STRUCTURAL-ARDZ Sensor for Structural Monitoring (can be purchased separately)
• EV-FLOWMETER-ARDZ Sensor for Flow Rate Metering (can be purchased separately)
• EV-ADE9000-SHIELDZ Sensor for Electric Metering (can be purchased separately)

Gateway Essentials and Other Accessories (can be purchased separately)

• RAK5146 PiHAT Kit
• Raspberry Pi 4 Model B
• MAX32625PICO Rapid Development Board
• RPi4 Power Supply Adapter
• MicroSD Card
• LAN Cable

Applications:

• Battery-Powered Medical Devices
• Industrial Sensors
• Optical Communication Modules
• Secure Radio Modem Controller
• Smart Sensor Controller

• Accurate voltage and current measurement
• Highly scalable and ease of integration
• Robust isoSPI capability implementable in daisy chain high count
• Inclusive passive balancing with individual pulse-width modulation
• Isolated power supply between microcontroller and battery monitoring devices
• High voltage and current supply measurement
• Fast overcurrent (OC) measurement
• Redundancy measurement
• Modular BMS Solution
• Ready to use Broadmarket BMS GUI for Evaluation

The AD-CELLPACKBM-SL is a complete BMS kit consisting of the EVAL-ADBMS6830BMSW 16-channel cell monitoring module, the EVAL-ADBMS2950-BASIC pack monitoring module, EVAL-ADBMS6822 isoSPI adapter, and a microcontroller board.​

The AD-CELLPACKBM-SL can operate either in embedded mode or through a PC-based graphical user interface. Complete with working software and hardware, as well as software examples, this kit makes it easier for customers to prototype and create connected systems and solutions for BMS applications.​

This package comes with the SDP-K1 as its MCU module, but the BMS components included in this kit are also compatible for use with other controller boards such as the AD-APARD32690-SL or MAX32690EVKIT.​

Boards​

• 2x EVAL-ADBMS6830BMSW 16-Channel Battery Cell Monitor (can be purchased separately)​
• 1x EVAL-ADBMS2950-BASIC Battery Pack Monitor (can be purchased separately)​
• 1x EVAL-ADBMS6822 Dual isoSPI Adapter (can be purchased separately)​
• 1x EVAL-SDP-CK1Z (SDP-K1) Controller Board (can be purchased separately)​
• 2x DC2472A Battery Cell Emulator (can be purchased separately)​
• 1x MAX32625PICO Programming Adapter with 10-pin SWD cable (can be purchased separately)​

Cables and Other Accessories​

• 2x Cell Connector Block (18-cell connector)​
• 3x DuraClik isoSPI Twisted Pair Cables​
• 3x USB Type A to Micro-B Cable​
• 3x Alligator Clip / Test Lead​

APPLICATIONS

• IoT Battery Management
• Industrial Machine Vision
• Power Tools
• Mobile Robotics Battery Management
• Industrial Equipment Battery Monitoring
• Adaptive Battery Type System Monitoring
• Portable Energy Storage Systems
• Electric Two-Wheelers (E2W such as E-scooter, E-bikes)
• Light Electric Vehicles

• USB 2.0 Micro B-シリアルUARTブリッジ
• UART0およびUART3インタフェースはボード上のジャンパを介して選択可能
• MAX32625PICOベースのデバッガをボード上に搭載
• ブートロードイネーブル回路
• SPIおよびI²C信号に0.1インチヘッダを介してアクセス
• GPIOおよび各種信号に0.1インチヘッダを介してアクセス
• ボードの電源はUSBポートによって供給
• ICおよびペリフェラル用のSIMOレギュレータおよびLDOをボード上に搭載
• ジャンパを介した全ICレールの個別のパワーマネージメント
• 2つの汎用LEDと1つの汎用プッシュボタンスイッチ

MAX32670の評価キット(EVキット)は、MAX32670の機能を評価するためのプラットフォームを提供します。MAX32670は超低電力、高コスト効率、高信頼性32ビットマイクロコントローラで、バッテリ寿命に妥協することなく複雑なセンサー処理を行う設計を可能にします。このデバイスは、柔軟で汎用的なパワーマネージメントユニットと、浮動小数点ユニット(FPU)内蔵の強力なArm^® Cortex^®-M4コアを組み合わせています。また、MAX32670は従来の設計に対して、8または16ビットマイクロコントローラからの容易かつ最適なコストでのアップグレード経路を提供します。

アプリケーション

• アルゴリズムコプロセッサ
• バッテリ駆動医療機器
• 産業用センサー
• 光通信モジュール
• セキュア無線モデムコントローラ
• スマートセンサーコントローラ
• システムハウスキーピングコントローラ
