MAX25410

製造中

車載USB Power Deliveryポートプロテクタ

業界初の車載USB Power Delivery高電圧プロテクタ、最大24Vの過電圧保護内蔵

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • USB Type-C CC1/CC2保護スイッチ
  • 250mAの過電流保護を備えた550mΩのVCONN FET内蔵
  • 1GHzの帯域幅を備えたUSB 2.0 D+/D-保護スイッチ
  • VBUSへの短絡に対する24V CCおよびUSB 2.0保護
  • 業界準拠のリセットタイミングを備えた自動フォルト検出および回復
  • AppleおよびSamsung専用充電完了抵抗内蔵
    • USB BC1.2 CDPおよびDCPモードに対応
    • 中国のYD/T 1591-2009に対応
    • USB On-the-Go仕様およびApple CarPlayに対応
  • 高ESD保護(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kVヒューマンボディモデル
    • ±15kV ISO 10605気中放電
    • ±8kV ISO 10605接触放電
    • ±15kV IEC 61000-4-2気中放電
    • ±8kV IEC 61000-4-2接触放電
  • 16ピンTQFN-EPパッケージ(4mm × 4mm)
  • 動作温度範囲：-40℃～+105℃
  • AEC-Q100およびAEC-Q006認定
MAX25410
車載USB Power Deliveryポートプロテクタ

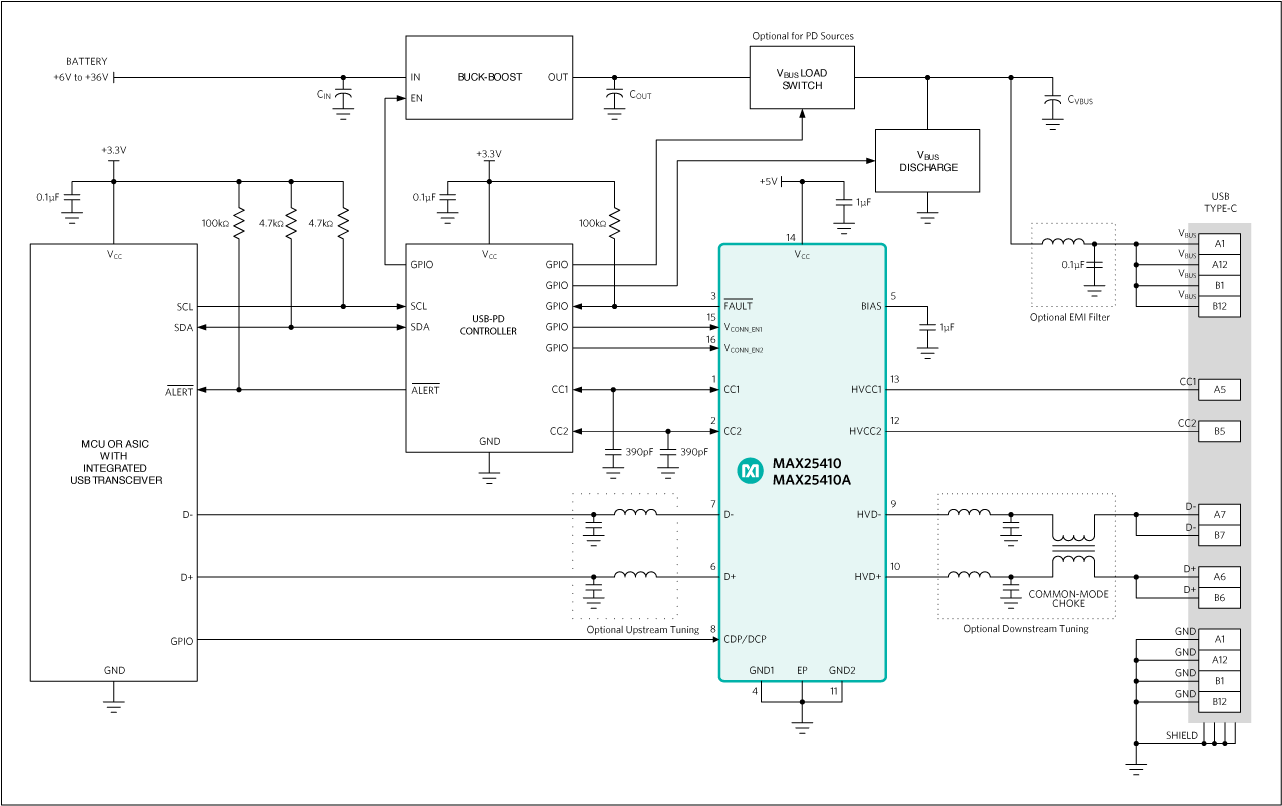

MAX25410：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAX25410BEVKIT

MAX25410の評価キット

今すぐ購入 詳細を表示

機能と利点

  • USB Type-C CC1/CC2保護スイッチ
  • 1GHzの帯域幅を備えたUSB 2.0 D+/D-保護スイッチ
  • VBUSへの短絡に対する24V CCおよびUSB 2.0保護
  • 業界準拠のリセットタイミングを備えた自動フォルト検出および回復
  • BC1.2、AppleおよびSamsung充電エミュレーション内蔵
    • BC1.2 CDPおよびDCPモードに対応
    • Apple 2.4A、1.0A
    • Samsung 2.0A
    • 中国のYD/T 1591-2009充電仕様
    • USB On-the-Go仕様およびApple CarPlayに対応
  • 高ESD保護(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kVヒューマンボディモデル
    • ±15kV ISO 10605気中放電
    • ±8kV ISO 10605接触放電
    • ±15kV IEC 61000-4-2気中放電
    • ±8kV IEC 61000-4-2接触放電
  • 実証済みPCBレイアウト

製品詳細

MAX25410Bの評価キット(EVキット)は、ホストチャージャアダプタエミュレーション、システムレベルESD、VBUSへの短絡保護、およびバッテリへの短絡保護を内蔵したマキシムの車載USB-PDポートプロテクタを実証します。

このEVキットは、任意のUSB 2.0 Type-Cポートにプラグインすることで、新しい完全に保護されたType-Cポートを効果的に提供するように設計されています。このEVキットの動作には、1つの外部電源ソースのみが必要です。入力電源の有無にかかわらず、保護は常に維持されます。

MAX25410Bは任意のUSB 2.0インタフェースおよびUSB-PDコントローラの保護に使用することができます。さらに、MAX25410Bの自動フォルト回復は、シームレスなユーザー体験を実現します。

MAX25410Bは、USB-IF BC1.2バッテリ充電仕様、Apple® iPod/iPhone/iPadおよびSamsung® 2.0A、および中国電気通信業界標準YD/T 1591-2009充電エミュレーションに準拠したホストチャージャポート検出回路も内蔵しています。

このEVキットには、MAX25410BGTE/V+ (自動CDPおよび自動DCP/Apple 2.4Aホストチャージャエミュレーションモードを備えたバージョン)が実装されています。単にEVキット上のICを置き換えることによって、その他のバージョンを使用することも可能です。

アプリケーション

  • 車載マルチメディアボックスアプリケーション
  • 車載ラジオおよびナビゲーション
  • 車載USBハブ

MAX25410EVKIT

MAX25410の評価キット

今すぐ購入 詳細を表示

機能と利点

  • USB Type-C CC1/CC2保護スイッチ
  • 250mAの過電流保護を備えた550mΩのVCONN FET内蔵
  • 1GHzの帯域幅を備えたUSB 2.0 D+/D-保護スイッチ
  • VBUSへの短絡に対する24V CCおよびUSB 2.0保護
  • 業界準拠のリセットタイミングを備えた自動フォルト検出および回復
  • BC1.2、AppleおよびSamsung充電エミュレーション内蔵
    • BC1.2 CDPおよびDCPモードに対応
    • Apple 2.4A, 1.0A
    • Samsung 2.0A
    • 中国のYD/T 1591-2009充電仕様
    • USB On-the-Go仕様およびApple CarPlayに対応
  • 高ESD保護(HVD+/HVD-、HVCC1/HVCC2)
    • ±2kVヒューマンボディモデル
    • ±15kV ISO 10605気中放電
    • ±8kV ISO 10605接触放電
    • ±15kV IEC 61000-4-2気中放電
    • ±8kV IEC 61000-4-2接触放電
  • 実証済みPCBレイアウト

製品詳細

MAX25410の評価キット(EVキット)は、VCONNスイッチ、ホストチャージャアダプタエミュレーション、システムレベルESD、VBUSへの短絡保護、およびバッテリへの短絡保護を内蔵したマキシムの車載USB-PDポートプロテクタを実証します。

このEVキットは、任意のUSB 2.0 Type-Cポートにプラグインすることで、新しい完全に保護されたType-Cポートを効果的に提供するように設計されています。このEVキットの動作には、1つの外部電源ソースのみが必要です。入力電源の有無にかかわらず、保護は常に維持されます。

MAX25410は任意のUSB 2.0インタフェースおよびUSB-PDコントローラの保護に使用することができますが、Eマークのケーブルに給電するためのType-C準拠の1W VCONNスイッチも提供します。単にVCONNイネーブル入力端子をUSB-PDコントローラに接続することによって、所定のシステムでMAX25410を評価することができます。さらに、MAX25410の自動フォルト回復は、シームレスなユーザー体験を実現します。

MAX25410は、USB-IF BC1.2バッテリ充電仕様、Apple® iPod/iPhone/iPadおよびSamsung® 2.0A、および中国電気通信業界標準YD/T 1591-2009充電エミュレーションに準拠したホストチャージャポート検出回路も内蔵しています。

このEVキットには、MAX25410AGTE/V+ (アクティブローのVCONNイネーブル、自動CDPおよび自動DCP/Apple 2.4Aホストチャージャエミュレーションモードを備えたバージョン)が実装されています。単にEVキット上のICを置き換えることによって、その他のバージョンを使用することも可能です。

アプリケーション

  • 車載マルチメディアボックスアプリケーション
  • 車載ラジオおよびナビゲーション
  • 車載USBハブ
