MAX17563

製造中

高精度、可変、過電圧および過電流プロテクタ

超高集積OCPおよびOVPソリューション、より堅牢な逆方向電流ブロック機能内蔵

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 工業用電力保護が堅牢性を向上
    • 広い入力電源範囲：+4.5V～+36V
    • 負の入力耐性：最大-36V
    • 低RON：100mΩ (typ)
    • 逆方向電流フロー制御入力
    • 熱過負荷保護
    • 拡張温度範囲：-40℃～+125℃
  • 柔軟な設計オプションによって設計が容易
    • 可変OVLOおよびUVLOスレッショルド
    • 設定可能な順方向電流制限：0.7A～4.2A (精度±15%)
    • 2つのイネーブル入力：ENおよび高電圧HVEN
  • スペースの削減
    • 14ピンTSSOPパッケージ(5mm x 6.5mm)
MAX17563
高精度、可変、過電圧および過電流プロテクタ

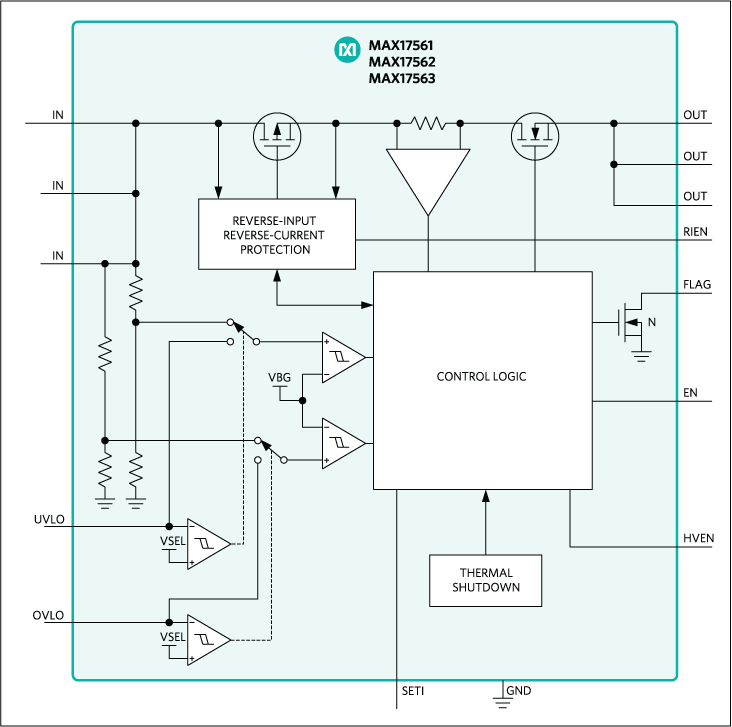

AX17561、MAX17562、MAX17563：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

MAX17561EVKIT

MAX17561/MAX17562およびMAX17563の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：4.5V～36V
  • TVSダイオードおよびショットキーダイオード実装
  • ジャンパ設定可能な電流制限
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17561の評価キット(EVキット)は、エクスポーズドパッドを備えた14ピンTSSOP表面実装パッケージに封止された、可変、過電圧および過電流プロテクタのMAX17561を実証する完全実装および試験済みの回路基板です。このEVキットは、入力側TVSダイオードおよび出力側ショットキーダイオード、そしてさまざまな電流制限を設定するためのジャンパ設定可能なSETI抵抗を備えています。EVキットの入力電力は、4.5V～36Vの入力電源を使用します。

このEVキットは、適切なIC (U1)を交換することによってMAX17562およびMAX17563デバイスの評価にも使用することができます。EVキットの発注時に、無料サンプルをご請求ください。

アプリケーション

  • バッテリ駆動アプリケーション
  • 民生用エレクトロニクス
  • 産業用機器
  • 航海機器
MAX17561EVKIT
MAX17561/MAX17562およびMAX17563の評価キット
