MAX17527A
新規設計に推奨OV、UV、逆極性、接地喪失保護機能を備えた5.5V~60V、6A電力リミッタ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$3.15
製品の詳細
- 堅牢な保護機能がシステムのダウンタイムを短縮
- 広い入力電源範囲:+5.5V~+60V
- 全温度範囲で3A~6Aの電流制限を±4%の精度で設定可能
- 全温度範囲で0.6A~6Aの電流制限を±5%の精度で設定可能
- クラス2アプリケーションの場合、100W、24Vにおける電力制限の精度が±7%
- 入力電圧の逆極性保護(外付けnFET使用)
- 2段階の逆方向電流保護(外付けnFET使用)と108nsの高速応答時間
- 低いオン抵抗の内部nFET(30mΩ)
- 出力電圧の逆極性への耐性
- 接地喪失保護
- フレキシブルな設計により再利用性を最大限に高め、再認証の必要性を最小限に
- UVLOとOVLOの閾値を調整可能
- SETI電流の読み出し精度:±3%
- 設定可能な過電流応答:連続モード、自動再試行モード、ラッチオフ・モード
- ロジック・レベルのイネーブル入力(EN)
- 保護された外付けnFETゲート駆動
- オープンドレインのフォルトインジケータ(FLAG)
- 起動時の連続電流制限
- サーマル・フォールドバック電流制限
- ソリューションの実装面積削減

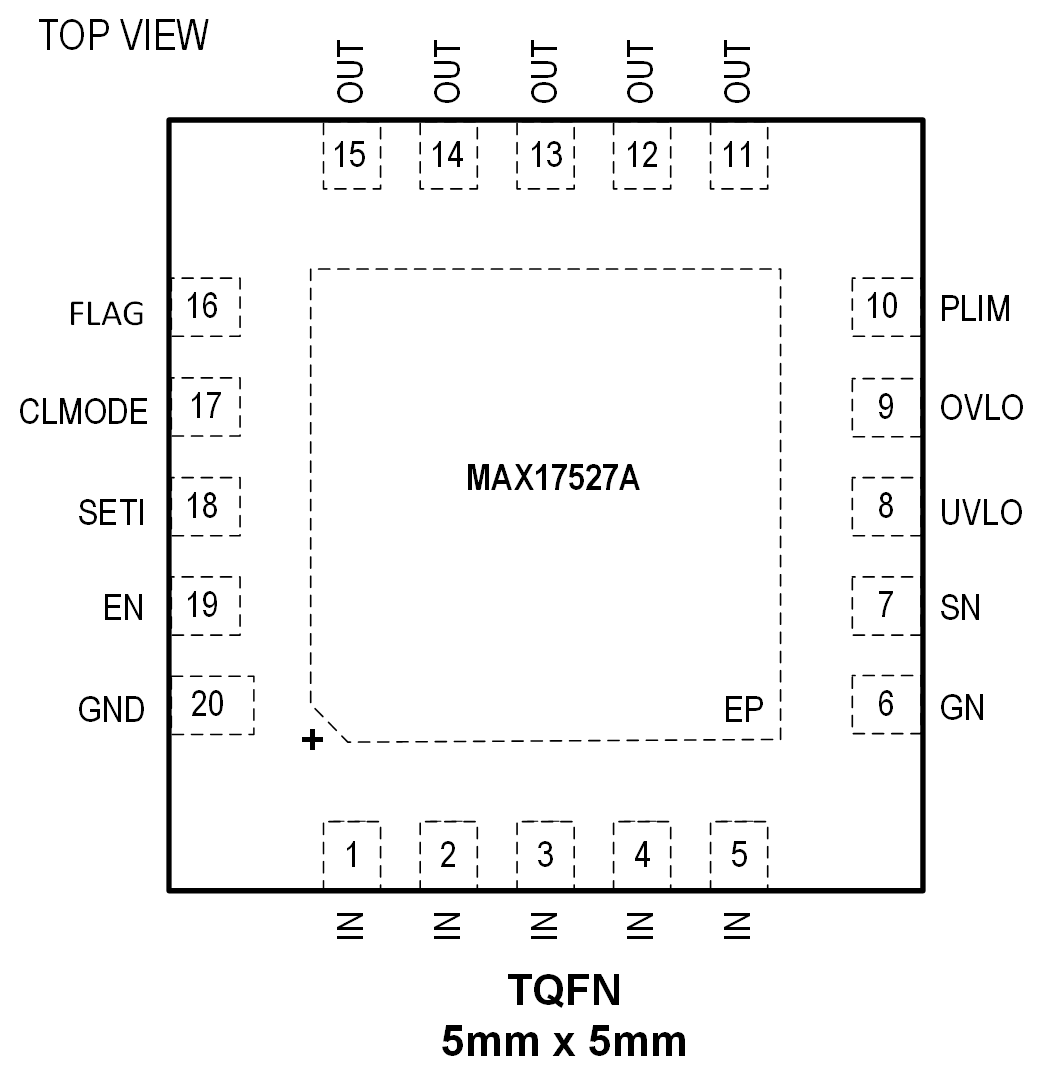

- 20ピン5mm x 5mm TQFN-EPパッケージ
- 一般的な保護要件のための内蔵nFET

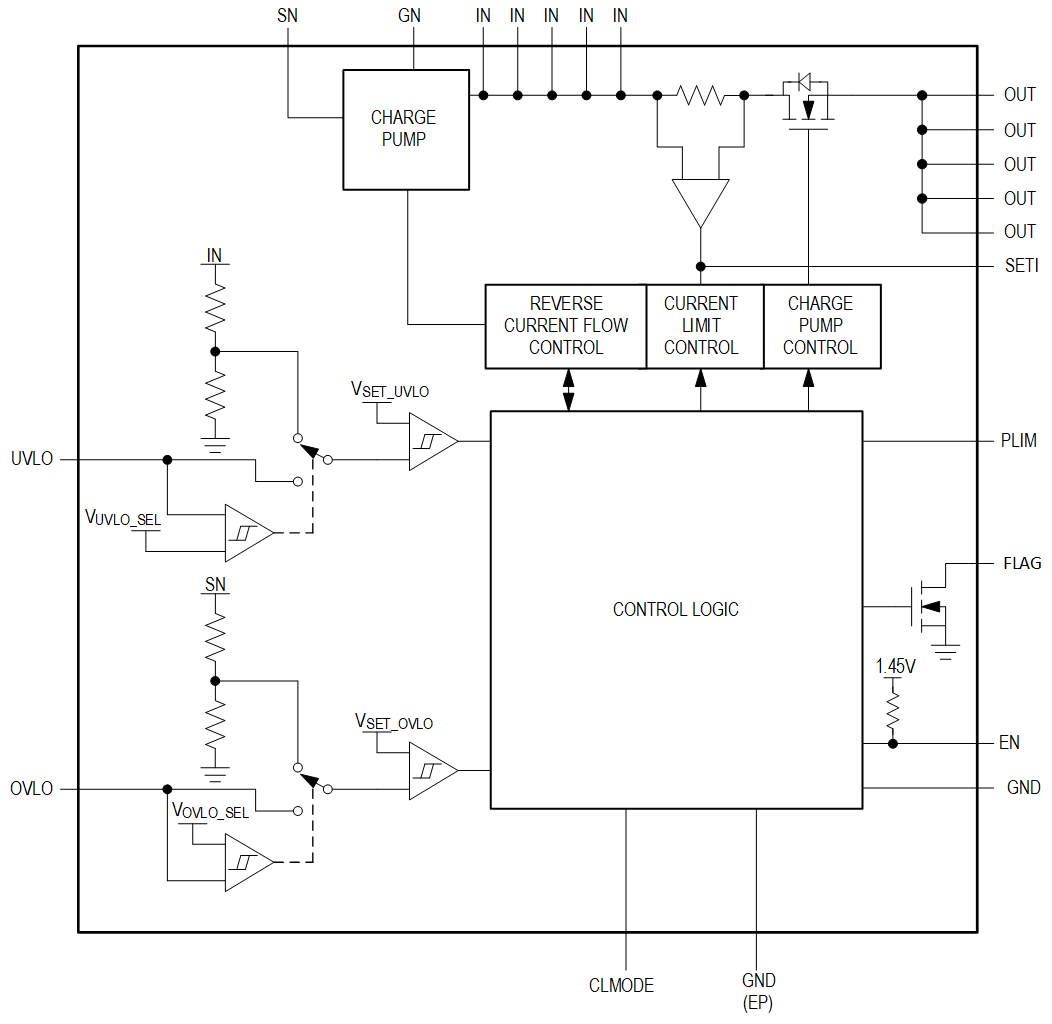

MAX17527Aは、入力電圧フォルトおよび過電流フォルトに対するシステムの保護境界を調整する機能を備えています。また、MAX17527Aには、設定可能な電力制限機能も備わっています。オン抵抗の小さい(代表値30mΩ)内蔵nFETにより、正極性の入力電圧フォルトを最大+60Vまで保護します。このデバイスは、内部または外部の分圧器を使用して、固定または設定可能な過電圧ロックアウト(OVLO)および低電圧ロックアウト(UVLO)の閾値を備えています。工場出荷時にプリセットされた内部固定の閾値を適用するには、OVLOピンとUVLOピンのいずれかまたは両方をGNDに接続します。入力低電圧保護は5.5V~59Vの範囲で設定でき、同時に過電圧保護も6V~60Vの範囲で独立して設定できます。

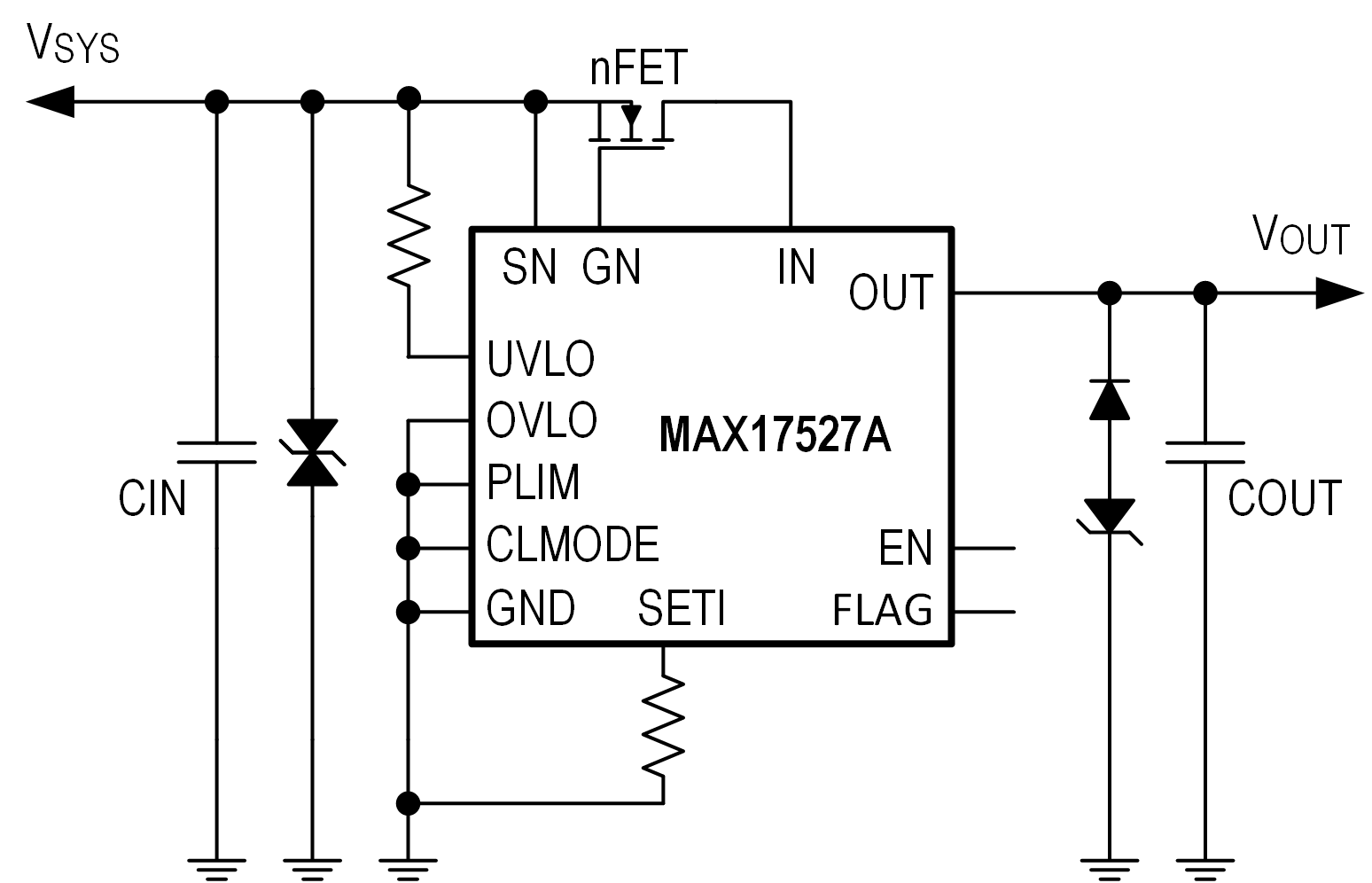

入力の逆極性保護は、MAX17527Aによって制御される外付けnFETを使用して実現されます。逆極性電圧の保護能力は、動作中の負荷バス電圧(VOUT)と外付けnFETの電圧遮断能力に依存します。例えば、VOUT = 30Vで-55Vの入力電圧範囲まで保護する場合、定格85Vの外付けnFETが必要となります。外付けnFETは、オプションの逆電流保護にも必要となります。逆極性保護と逆電流保護が不要な場合は、SNをINに接続し、GNは未接続の状態にする必要があります。MAX17527Aには、出力端子間の誤配線によって出力に逆極性が印加されてしまった場合でも耐性があります。
このデバイスの電流制限は、SETIピンからGNDに抵抗を接続することで設定します。電流制限は0.6A~6.0Aの範囲で設定できます。デバイスを通過する電流が、電流制限の設定値に達するかそれを超えると、内部nFETの抵抗が変化して電流が制限されます。このデバイスには、連続モード、自動再試行モード、ラッチオフ・モードの3つの電流制限動作モードがあります。
SETIピンは、通常動作下でのデバイスの電流に比例する電流を示します。また、SETIピンは、(SETIとGND間の)電流制限設定抵抗と共に、デバイスの電流に比例した電圧を示します。モニタリング・システムは、この電圧を読み出すことで、デバイスの瞬時電流を記録することができます。
電力制限機能は、PLIMピンに接続された分圧器を介し、入力電圧または出力電圧をサンプリングすることで、入力電源側または出力負荷側で実現されます。外部電圧が上昇して、設定された閾値を超えると、電力制限機能によって、電流制限の設定値が引き下げられます。このデバイスは、マスタ監視システムによりイネーブル入力ENを介してオンまたはオフにすることができます。これによってマスタ監視システムは、接続された負荷への電力供給をオンまたはオフにすることができます。

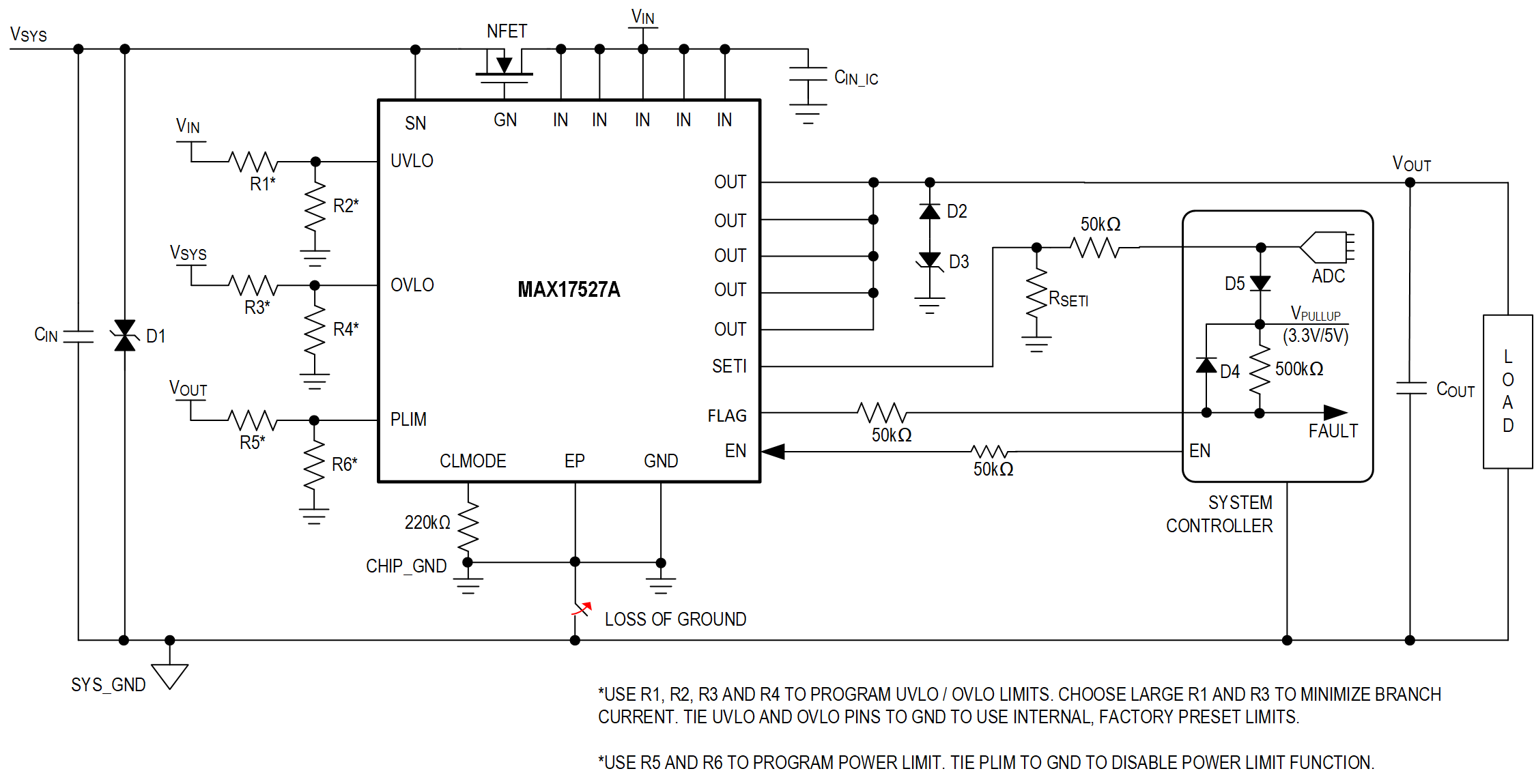

このデバイスは接地喪失保護機能を備えています。接地喪失フォルト・イベントが発生した場合、つまり、冗長安全アプリケーションで安全接地用ヒューズが切れた場合、デバイスの動作を安全にオフにすることができます。
このデバイスは、動作やフォルトに関する信号を示すステータス通知信号(FLAG)を備えています。FLAGはオープンドレイン・ピンであり、適切なシステム・インターフェース電圧への外付けプルアップ抵抗が必要です。このデバイスには、過剰な消費電力に対する内部サーマル・シャットダウン保護機能も備わっています。
アプリケーション
- 接地喪失保護
- UL1310クラス2電力リミッタ
ドキュメント
データシート 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX17527AATP+ | 20-LFCSP-5X5X0.75 | ||
MAX17527AATP+T | 20-LFCSP-5X5X0.75 |
これは最新改訂バージョンのデータシートです。

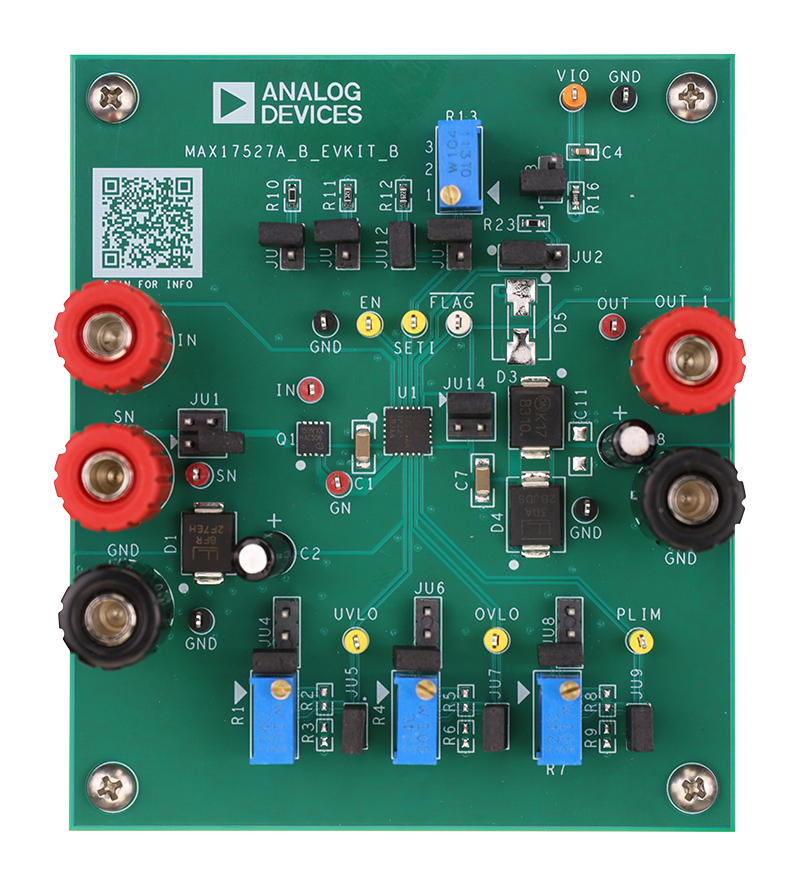

評価用キット
