MAX16948

製造中

車載デュアルリモートアンテナ電流検出LDO/スイッチ

マルチバンドアンテナシステム用診断を提供するデュアルアンテナファントム電源

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高精度調整が可能な電流検出(チャネル当り最大300mA)を備えた2チャネルLDO/スイッチ
  • 広い電圧入力範囲：4.5V～28V (45Vロードダンプ耐性)
  • ファントム電源のオン/オフ切替えやレギュレーションをµC制御
  • 逆電流保護
  • 出力のバッテリへの短絡保護
  • 負荷電流監視によってオープン負荷/ノーマル/回路短絡の状態を検出
  • オープンドレインのエラー状態をµCに通知
  • 入力過電圧シャットダウン
  • 高い電源除去比：73dB
MAX16948
車載デュアルリモートアンテナ電流検出LDO/スイッチ

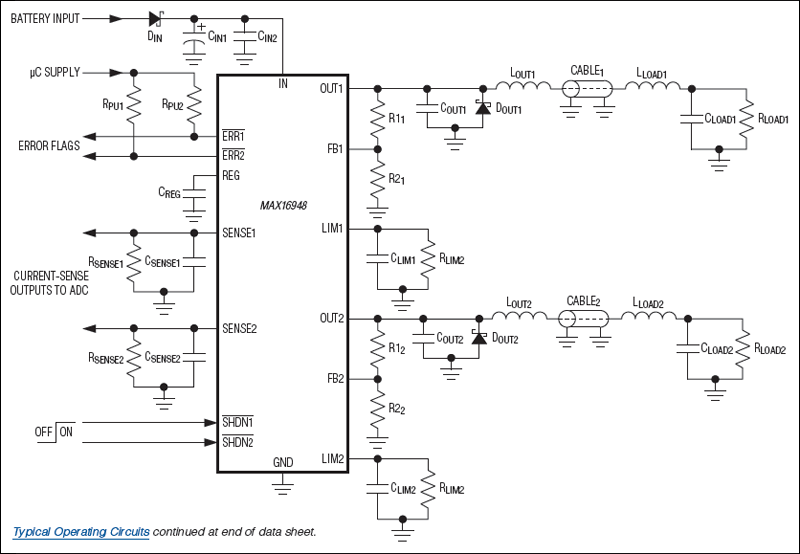

MAX16948：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

デザイン・ノート 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
電流検出アンプ 1
MAX16913
製造中 リモートアンテナ電流検出アンプおよびスイッチ
保護スイッチ ＆ コントローラ 1
MAX16946
製造中 リモートアンテナ、電流検出およびLDO/スイッチ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX16948EVKIT

MAX16948の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広い入力電圧範囲：4.5V～28V (45Vロードダンプ耐性)
  • 2チャネルLDO/スイッチ
  • 抵抗調整可能な電流制限スレッショルド
  • 電流検出出力
  • オープンドレイン、障害インジケータ出力(アクティブローERR1とアクティブローERR2)
  • シャットダウン制御入力(アクティブローSHDN1とアクティブローSHDN2)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX16948の評価キット(EVキット)は、デュアル高電圧、電流検出LDOレギュレータ/スイッチのMAX16948の評価に使用される実装および試験済みPCBです。このEVキットは、オープンドレイン障害インジケータ出力、電流制限スレッショルド設定入力、電流検出出力、LDO/スイッチ動作、およびシャットダウン機能など、デバイスの各機能を検証します。

アプリケーション

  • 車載カメラおよびセンサ電源
  • リモートLNAファントム電源
MAX16948EVKIT
MAX16948の評価キット
