MAX16836

製造中

PWM調光および5Vレギュレータ内蔵、高電圧、350mA、高輝度LEDドライバ

長いLEDストリングおよびPWM調光用に3.5%の電流精度を提供する350mA LEDドライバ

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • 評価用キット
  • 最新のディスカッション
    •

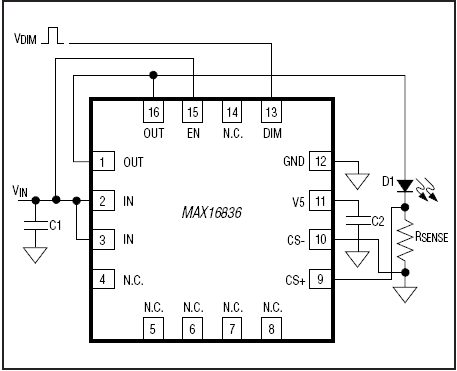

    製品の詳細

    • 動作範囲：+6.5V～+40V
    • 可変LED電流：35mA～350mA
    • LED電流精度：±3.5%
    • 調光インタフェース用の高電圧DIM端子
    • 低ドロップアウト電圧(0.55V typ)のパス素子内蔵
    • 4mAの供給が可能な+5V安定化出力
    • LED電流が350mAを超える場合は並列動作可能
    • 差動LED電流検出
    • 低シャットダウン消費電流：35µA (typ)
    • 低い200mV電流検出リファレンスによって電力消費が低減
    • 波形整形されたエッジによって、PWM調光時の放射EMIが低減
    • サーマルシャットダウン
    • 出力の短絡保護
    • 放熱特性に優れた5mm x 5mmの小型16ピンTQFNパッケージおよびエクスポーズドパッド付き8ピンSOパッケージで提供
    • 動作温度範囲：-40℃～+125℃
    MAX16836
    PWM調光および5Vレギュレータ内蔵、高電圧、350mA、高輝度LEDドライバ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    技術記事 1

    さらに詳しく

    評価用キット

    MAX16836EVKIT

    Evaluation Kit for the MAX16836 and MAX16835

    今すぐ購入 詳細を表示

    機能と利点

    • 6.5V to 40V Supply Voltage Range
    • Selectable 150mA, 250mA, or 350mA Output Current
    • 5V Regulated Output with 4mA Source Capability
    • Wide-Range Dimming Control with PWM
    • Lead(Pb)-Free and RoHS Compliant
    • Fully Assembled and Tested

    製品詳細

    The MAX16836 evaluation kit (EV kit) demonstrates a current-controlled, high-output-current LED driver based on the MAX16836 current regulator. The EV kit is capable of supplying regulated output currents of up to 350mA and runs at supply voltages between 6.5V to 40V.

    The MAX16836 EV kit features a PWM dimming control, user-selectable three-level output-current setting, and a 5V regulated output, which supplies up to 4mA of output current. The MAX16836 EV kit also evaluates the MAX16835 IC; contact the factory for a free sample of the MAX16835 IC.

    Applications

    • Automotive Interior: Map, Courtesy, and Cluster Lighting
    • Automotive Exterior: Tail Lights and CHMSL
    • Emergency Vehicle Warning Lights
    • Navigation and Marine Indicators
    • General Lighting
    • Signage, Gasoline Canopies, Beacons
    MAX16836EVKIT
    Evaluation Kit for the MAX16836 and MAX16835
