MAX16164

新規設計に推奨

nanoPowerオン/オフコントローラ、設定可能なスリープ時間内蔵

省電力仕様を備えた唯一の動的スリープタイマー、バッテリ駆動時間を最大60%延長

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超低電流による省電力
    • IQ：30nA (SLEEP_TIMER状態)
    • IQ：10nA (SHUTDOWN状態)
    • VCC範囲：1.7V～5.5V
  • 堅牢な機能でエンド機器の信頼性が向上
    • プッシュボタン入力：最大±60Vに対応
    • ESD保護：±40kV HBM
  • 柔軟な設定によって設計オプションを提供
    • I2Cまたは抵抗で設定可能なスリープ時間
    • 割込み出力およびクリア入力(抵抗で設定可能な設定の場合)
    • 最大32種類のスリープ時間値：100ms～24時間、および無期限
    • ラッチ出力：30mV以下の電圧降下で200mAの負荷電流を供給
MAX16164
nanoPowerオン/オフコントローラ、設定可能なスリープ時間内蔵

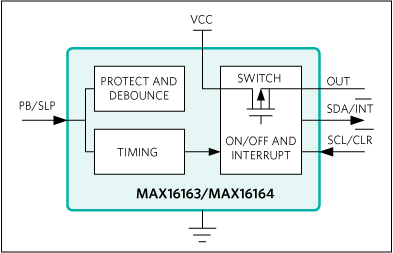

MAX16163、MAX16164：簡易ブロックダイアグラム
