LTC4412HV

新規設計に推奨

ThinSOTパッケージの36V、低損失PowerPath^™ コントローラ

製品モデル: 4
1Ku当たりの価格: 最低価格：$2.31

Viewing:

製品の詳細

電源OR接続ダイオードに代わる低損失デバイス
AC/DCアダプタ電圧範囲：3V～36V
動作温度範囲：−40℃～125℃
最小の外付け部品
DCソースの自動切換え
複数バッテリでの負荷分担を簡略化
低消費電流：11μA

バッテリ電圧範囲：2.5V～36V
逆バッテリ保護
ほぼすべてのサイズのMOSFETをドライブし、広範な電流要求に対応
MOSFETゲート保護クランプ
マニュアル制御入力
高さの低い（1mm）SOT-23（ThinSOT^™）パッケージ
AEC-Q100準拠により、自動車用アプリケーションに対応

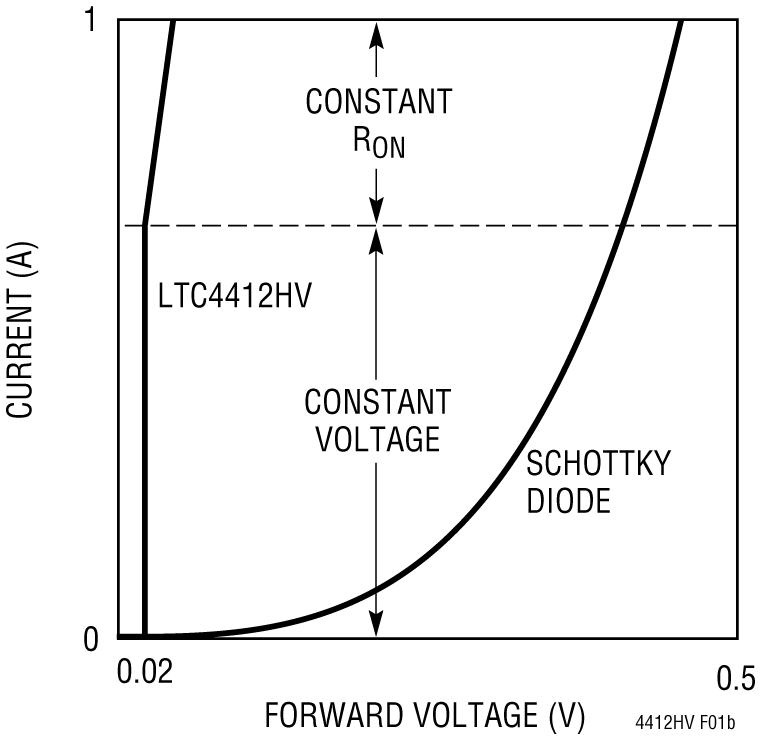

LTC4412HVは外付けPチャネルMOSFETを制御することにより、電源切換えまたは負荷分担用に理想に近いダイオード機能を提供します。このため、複数電源を高効率でOR接続可能なので、バッテリ寿命を延長し、自己発熱を低減できます。導通時のMOSFETの電圧降下は標準20mVです。ACアダプタなどの補助電源を備えたアプリケーションの場合、補助電源が接続されると負荷が自動的にバッテリから切断されます。2個以上のLTC4412HVを相互接続すれば、複数バッテリ間の負荷分担や1個のチャージャからの複数バッテリの充電が可能になります。LTC4412HVは、LTC4412の電源範囲と温度範囲を拡張したバージョンです。

電源動作範囲が広いので、直列に接続された1～8セルのリチウムイオン・バッテリで動作可能です。低消費電流（標準11μA）は負荷電流と無関係です。ゲート・ドライバは電圧クランプを搭載しているので、MOSFETを保護できます。

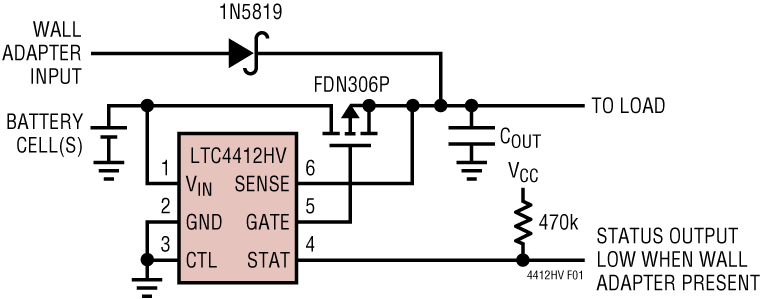

補助電源が検出されると、STATピンによって補助のPチャネルMOSFETパワー・スイッチがイネーブルされます。また、STATピンを使用して、補助電源が接続されていることをマイクロコントローラに知らせることも可能です。制御（CLT）入力により、ユーザが主MOSFETを強制的にオフし、STATピンを"L"にすることができます。

LTC4412HVは高さの低い（1mm）SOT-23パッケージで供給されます。


	Supply Range
LTC4412	2.5V - 28V (36V max)
LTC4412HV	2.5V - 36V (40V max)

アプリケーション

産業用および車載アプリケーション
ノートブックおよびハンドヘルド・コンピュータ
USB駆動の周辺機器
無停電電源
ロジック制御のパワー・スイッチ

製品モデル: 4
1Ku当たりの価格: 最低価格：$2.31

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

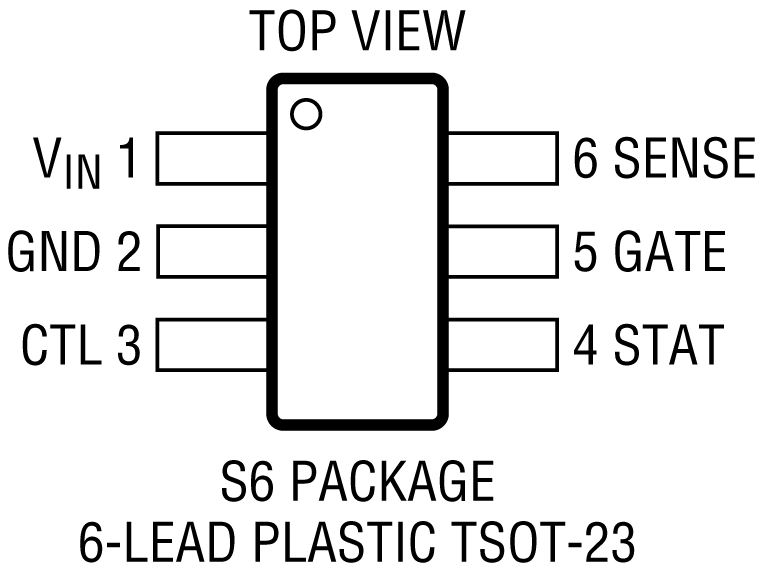

LTC4412HVIS6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HVIS6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HVIS6#WTRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HVIS6#WTRPBF	16(12)-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
