LTC4253A-ADJ

製造中止

シーケンサ付き-48Vホットスワップ・コントローラ

Viewing:

製品の詳細

電源の入った-48Vのバックプレーンに対しボードを安全に挿抜可能
フローティング構成により、高電圧動作が可能
ブレーカ・タイマ付、調整可能なアナログ電流制限により、2バッテリ給電に最適
高速応答によってピーク・フォールト電流を制限
±1%のスレッショルド精度で調整可能な低電圧/過電圧保護（LTC4253A）
順番付けされた3つのパワーグッド出力
調整可能なソフトスタート電流制限
ドレイン電圧によって応答を加速する調整可能なタイマ
フォールト後にラッチオフ
16ピンSSOPパッケージで供給

LTC4253/LTC4253Aは、電源の入ったバックプレーンに対し、ボードの安全な挿入および引抜きを可能にする負電圧ホットスワップ・コントローラです。出力電流は3段階の電流制限（時限式の回路ブレーカ、アクティブ電流制限、最悪の破滅的なフォールト条件においてピーク電流を制限する高速正帰還パス）によって制御されます。LTC4253/LTC4253Aは回路のフォールト後にラッチオフします。

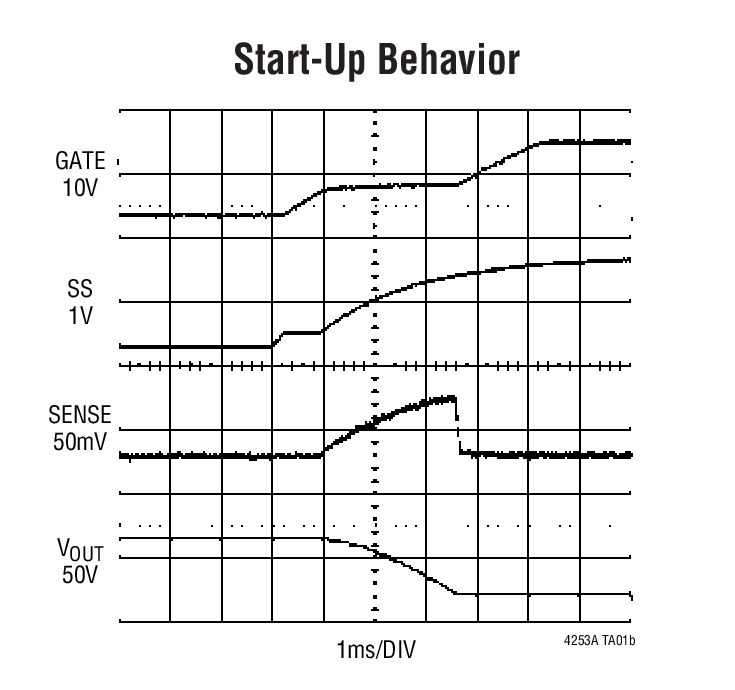

調整可能な低電圧および過電圧検知器により、入力電源が所要の動作範囲を超えると負荷が切り離されます。LTC4253/LTC4253Aの電源入力はシャント安定化されるので、電源電圧が非常に高い場合でも安全な動作が可能です。多機能タイマは初期起動に遅延を加え、回路ブレーカの応答時間を制御します。過度のMOSFETドレイン電圧を検知することによって回路ブレーカの応答時間を短縮し、MOSFETを安全動作領域（SOA）内に維持することができます。調整可能なソフトスタート回路が、起動時のMOSFET突入電流を制御します。

3つのパワーグッド出力は調整可能なタイマによって順番付けされ、起動時に外付けの電源モジュールをイネーブルし、回路ブレーカのトリップ時にディスエーブルします。 LTC4253Aは±1%という高い低電圧/過電圧スレッショルド精度を特長としています。LTC4253/LTC4253A は16ピンのSSOPパッケージで供給されます。
