LTC4100

製造中

スマート・バッテリ・チャージャ・コントローラ

データシート
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • シングルチップ・スマート・バッテリ・チャージャ・コントローラ
  • 100%準拠（Rev 1.1）のSMBusサポートにより、ホストの有無に関係なく動作可能
  • SMBusアクセラレータにより、SMBusタイミングを改善
  • 広い出力電圧範囲：3.5V～26V
  • ハードウェア割込みとSMBAlert応答により割込みポーリングが不要
  • 高効率の同期整流式降圧チャージャ
  • 損失電圧0.5V、最大デューティ・サイクル > 98%
  • ACアダプタ電流制限により、最大充電レートを実現
  • ±0.8%の電圧精度、±4%の電流精度
  • 最大4Aの充電電流能力
  • 充電電流設定用の10ビットDAC
  • 充電電圧設定用の11ビットDAC
  • ユーザが選択可能な過電圧および過電流制限
  • 高いノイズ耐性をもつSafetySignalセンサ

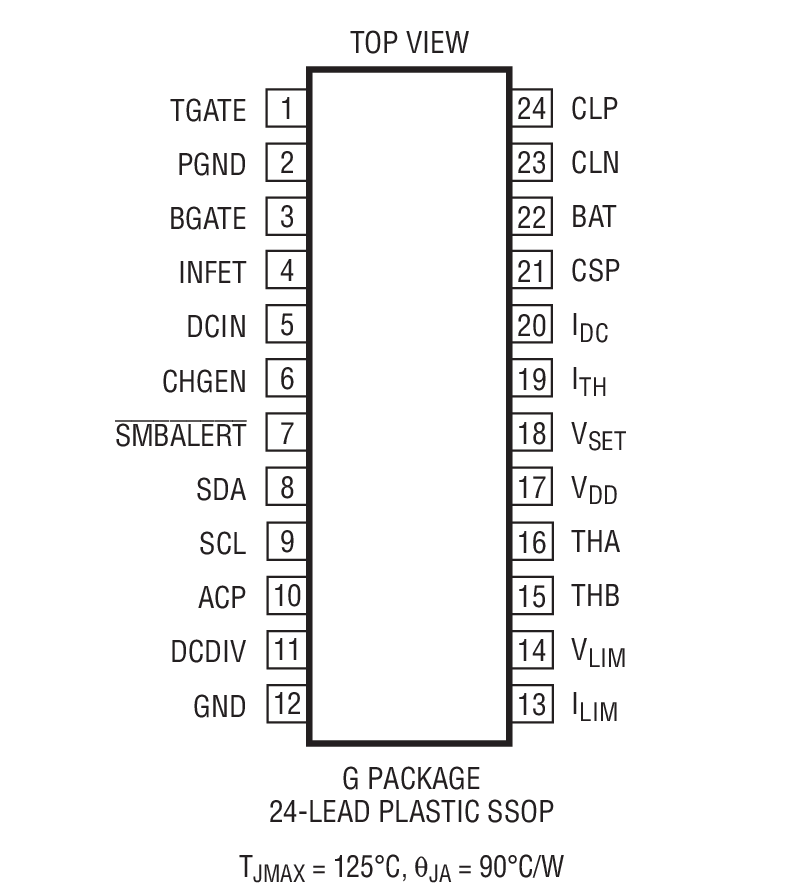

  • 24ピンSSOPパッケージ
LTC4100
スマート・バッテリ・チャージャ・コントローラ

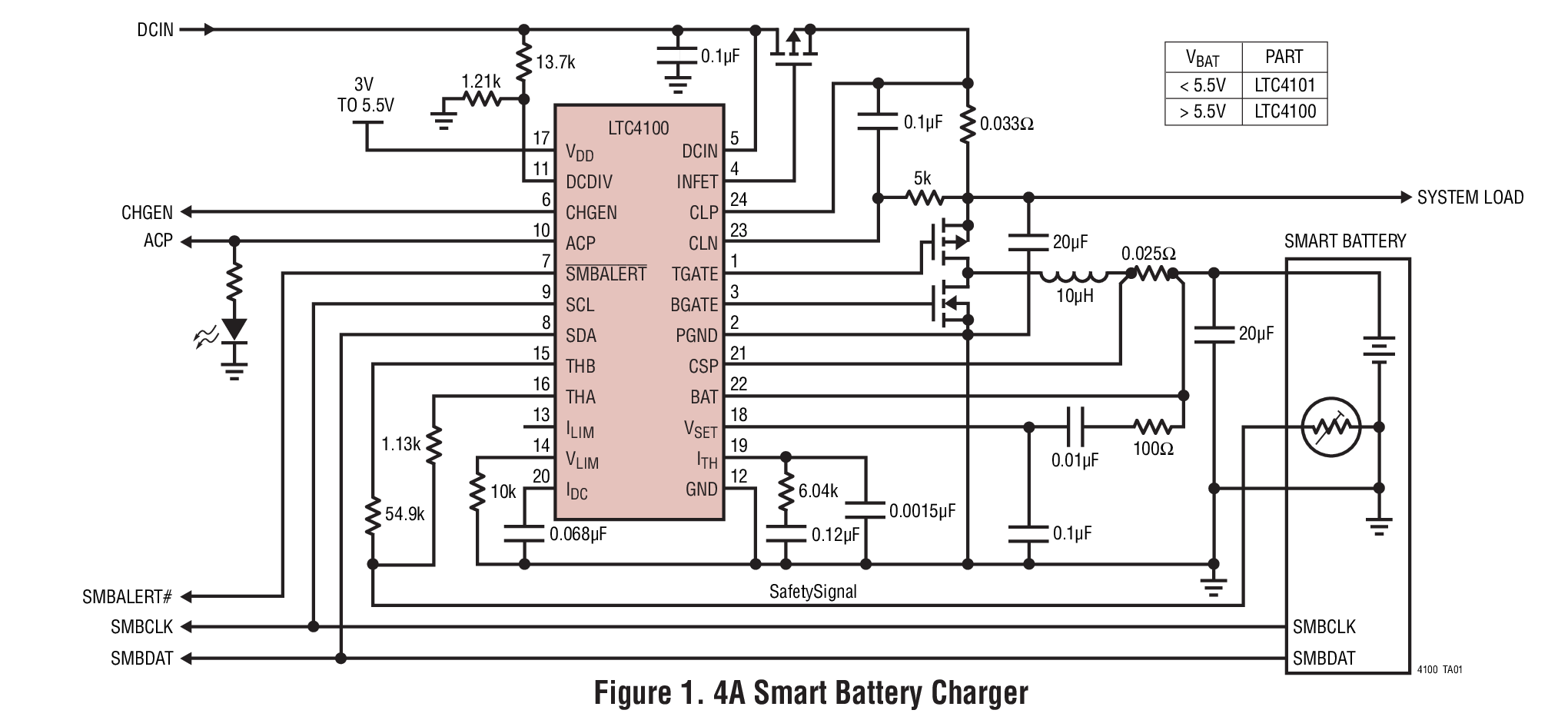

4A Smart Battery Charger Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
バッテリ・モニタ ＆ 残量ゲージ 1
LTC2942-1
製造中止 センス抵抗内蔵、温度および電圧測定付き1Aバッテリ・ガスゲージ
レベル変換器 ＆ バッファ 1
LTC4307
製造中 スタックバス復旧機能付き、低オフセットのホットスワップ可能な2線バス・バッファ
保護スイッチ ＆ コントローラ 2
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC512B

LTC4100EG | 3-/4-Cell Li-Ion Smart Battery Charger, DCIN = 15V to 20V, up to 4A Charge Current, (Requires DC1223)

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC512B is a single battery switching step-down charge controller featuring the LTC4100. The recommended input power is 15 to 20V at 3.5A. A two-position jumper allows choice of protected output voltage range suitable for 3- and 4-Cell Li-ion batteries. Removal of the jumper allows full output voltage range. The maximum charge current is 4A.


The demo board is initially configured for 12.6V at 3A for popular 3-cell Li-ion battery packs. LTC4100 will automatically charge a Smart Battery to termination as soon as input power is applied with a battery connected prior to power up. A VOUT pin automatically provides power to the system load from the wall adapter or battery. Status LEDs are provided for CHG, ACP, SMBALERT and SMBus activity.
DC512B
LTC4100EG | 3-/4-Cell Li-Ion Smart Battery Charger, DCIN = 15V to 20V, up to 4A Charge Current, (Requires DC1223)

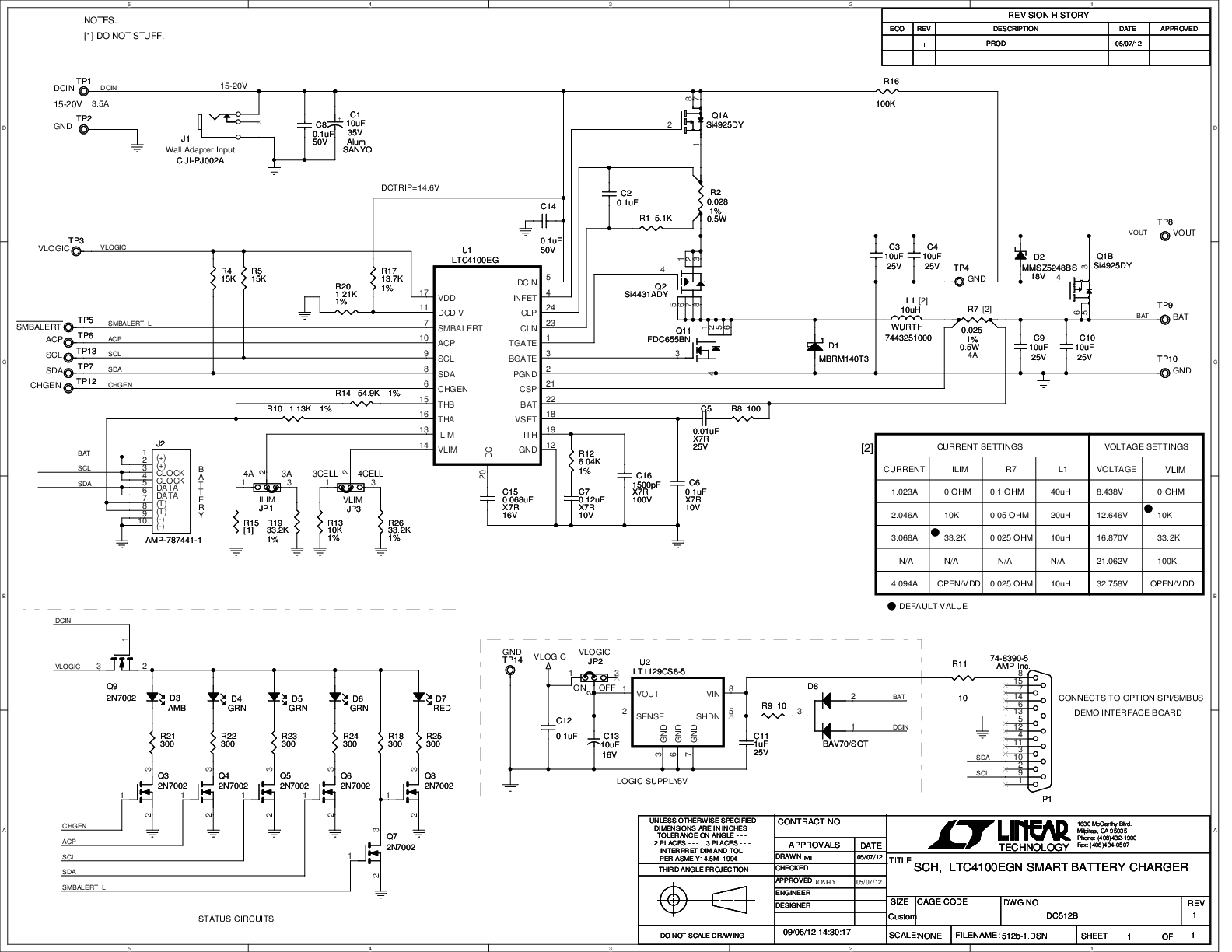

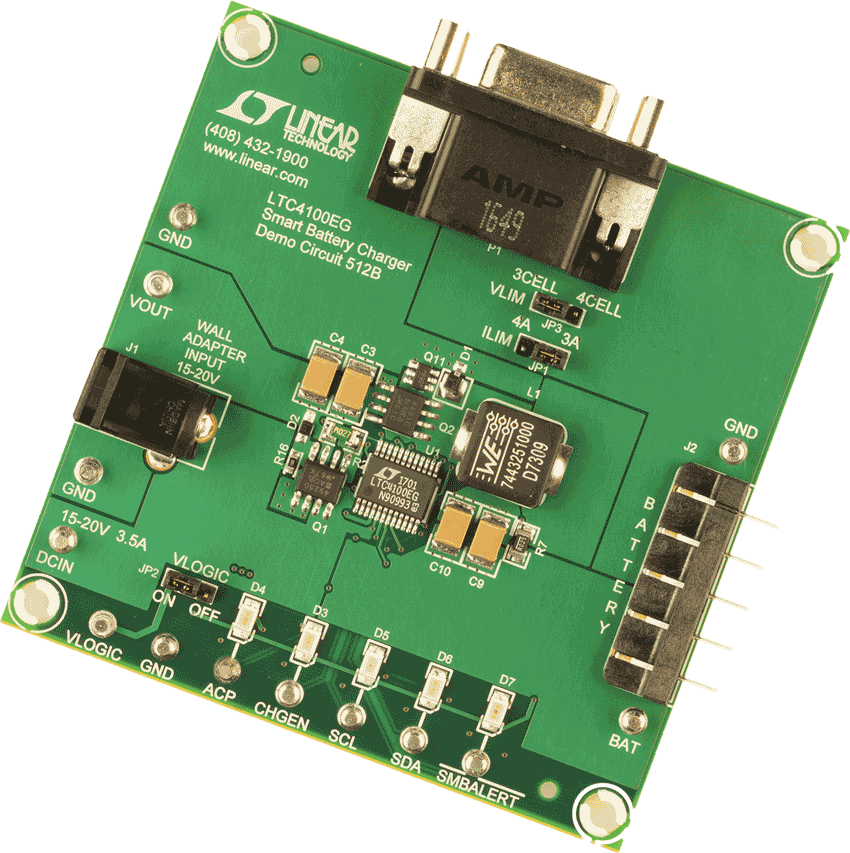

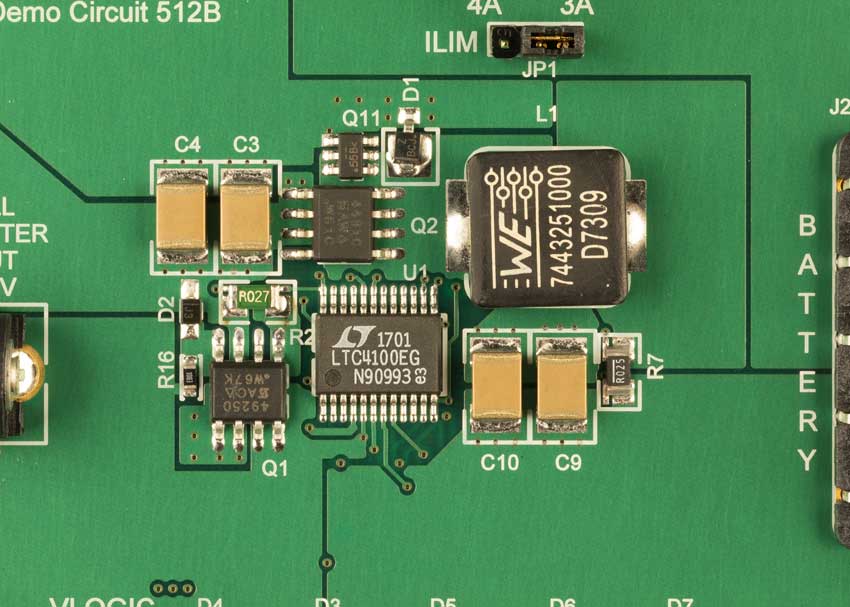

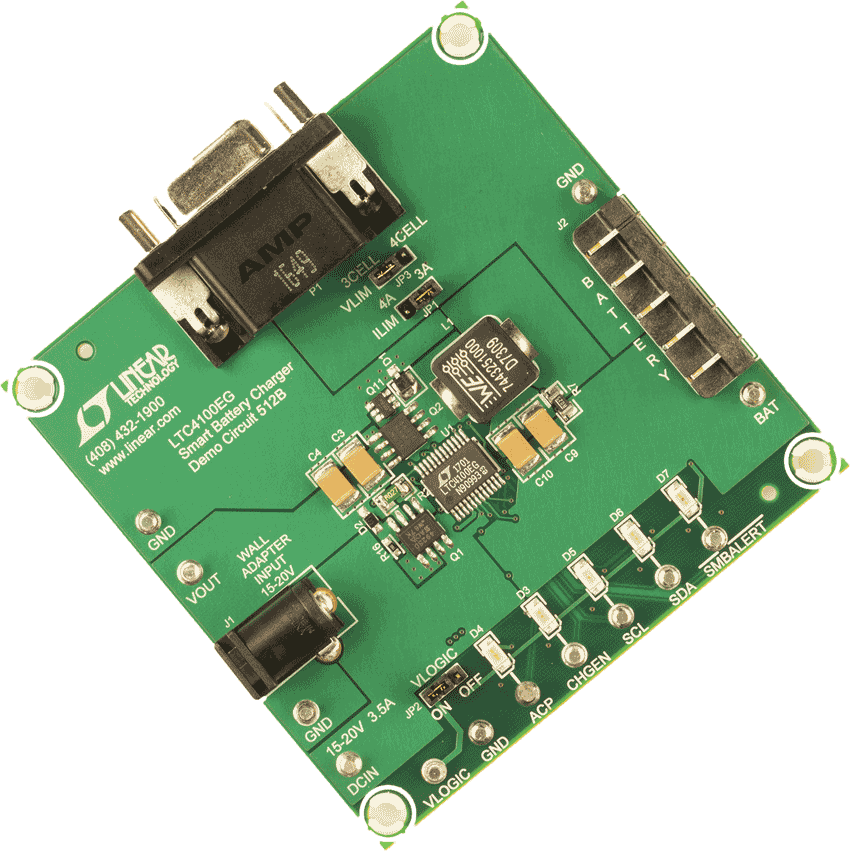

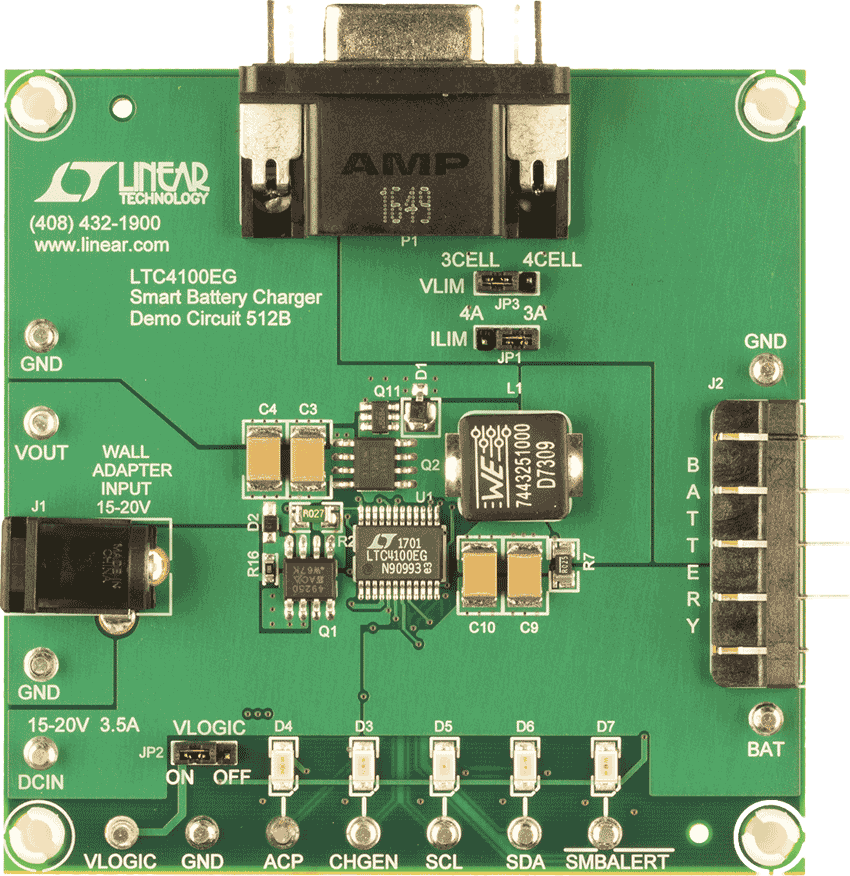

DC512B Demo Board DC512B Demo Board DC512B Demo Board DC512B Demo Board DC512B - Schematic
