LTC1153

製造中

オートリセット付き電子式サーキット・ブレーカ

データシート 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • プログラム可能なトリップ遅延： 15μsから100ms以上
  • プログラム可能なトリップ電流： 1mAから20A以上
  • プログラム可能なオートリセット時間： 1msから10sec以上
  • 電源電圧範囲： 4.5V～18V
  • 低RDS(ON)のNチャネルMOSFETをドライブ
  • ステータス出力によりフォールト状態を表示
  • PTCサーミスタによるサーマル・シャットダウン
  • 待機時消費電流： 8μA
  • チャージポンプ用外付けコンデンサ不要

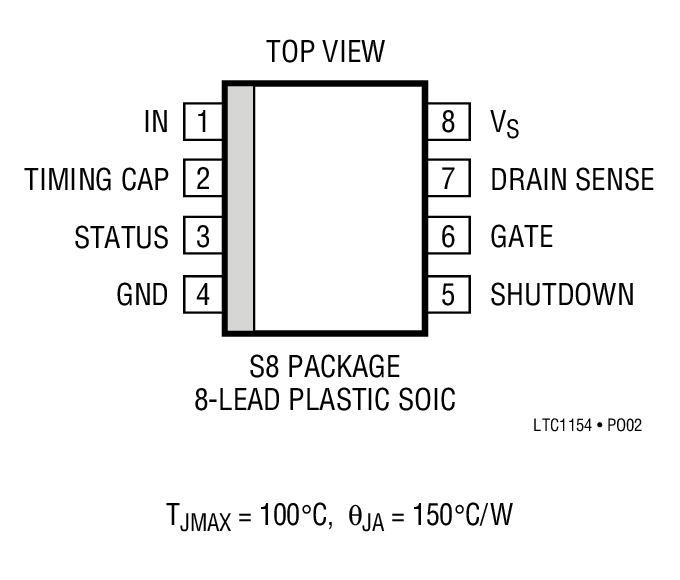

  • 8ピンSOICで供給可能
LTC1153
オートリセット付き電子式サーキット・ブレーカ

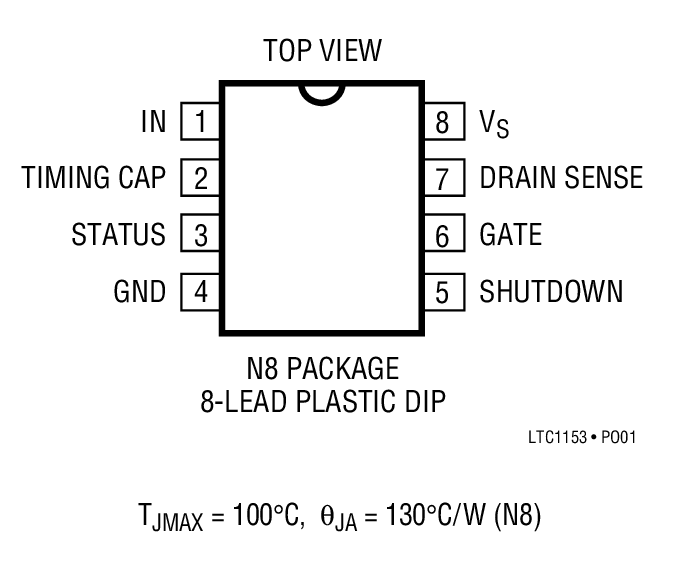

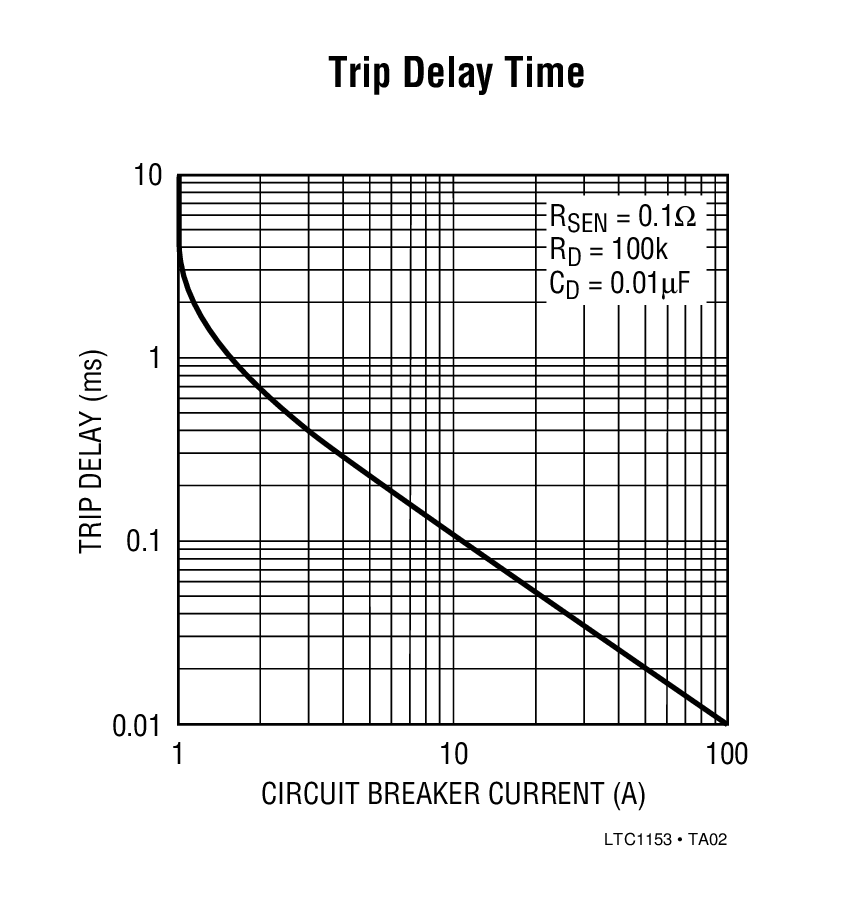

5V/1A Electronic Circuit Breaker with 1ms Trip Delay, 200ms Auto-Reset Period and 70°C Thermal Shutdown Trip Delay Time Product Package 1 Product Package 2
