    製品の詳細

    • 電源の入ったバックプレーンでボードを安全に挿抜可能
    • 10.8V～80Vの電源電圧を制御
    • フォールドバック電流制限
    • 過電流フォールトを検出
    • 外付けNチャネルMOSFETをドライブ
    • 電源電圧上昇速度をプログラム可能
    • 低電圧保護
    • ラッチオフ動作モード（LT4256-1）
    • 自動リトライ（LT4256-2）
    • 8ピンSOパッケージ
    LT4256-1
    LT4256-2
    正の高電圧ホットスワップ・コントローラ
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    信頼性データ 1

    ユーザ・ガイド 1

    技術記事 2

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    Protection Switches & Controllers 1
    LTC4260
    		新規設計に推奨 I2C互換モニタ付き正の高電圧ホットスワップ・コントローラ
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice 3

    下記製品はLTspiceで使用することが出来ます。:

    • LT4256-1
    • LT4256-2
    • LT4256-3
    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4

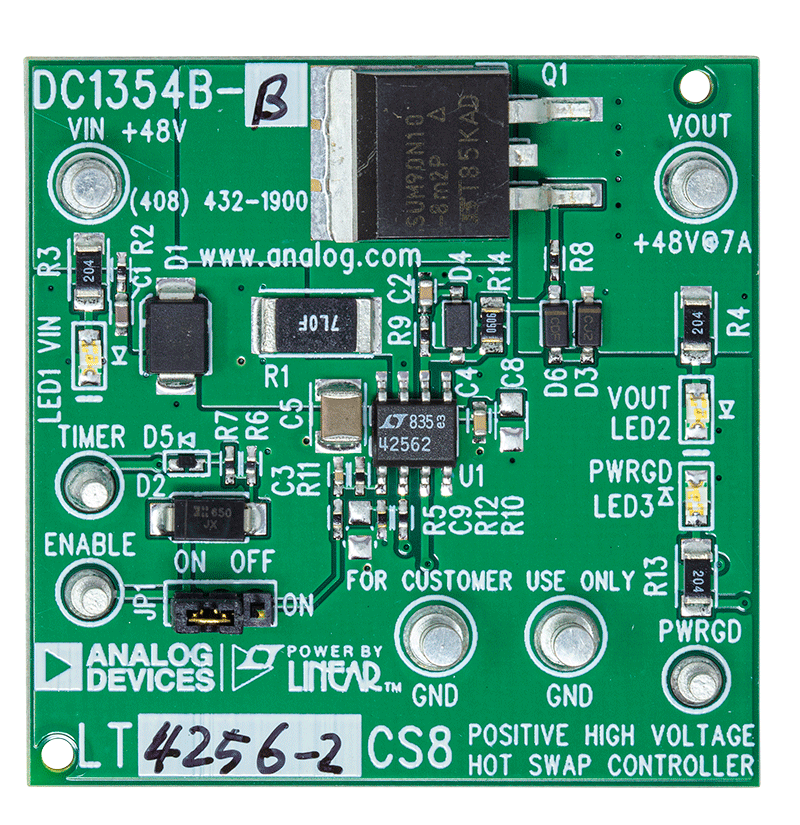

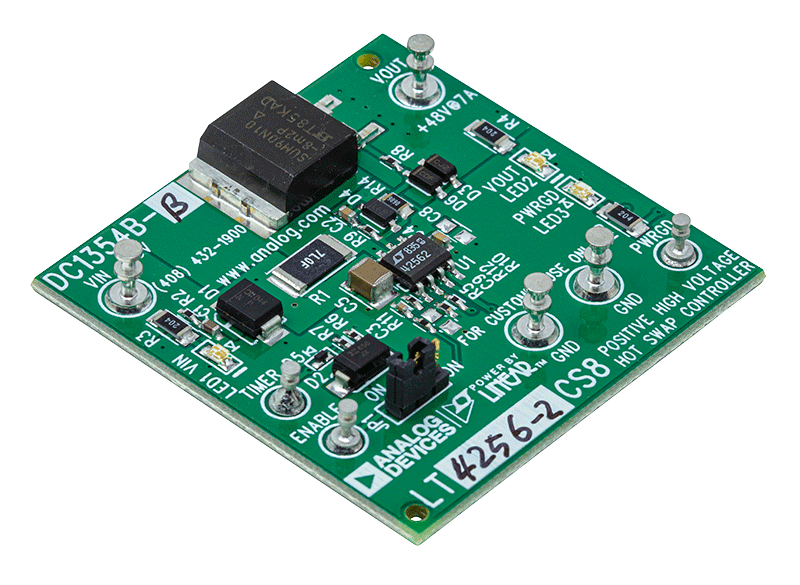

    DC1354B

    LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

    今すぐ購入 詳細を表示

    製品詳細

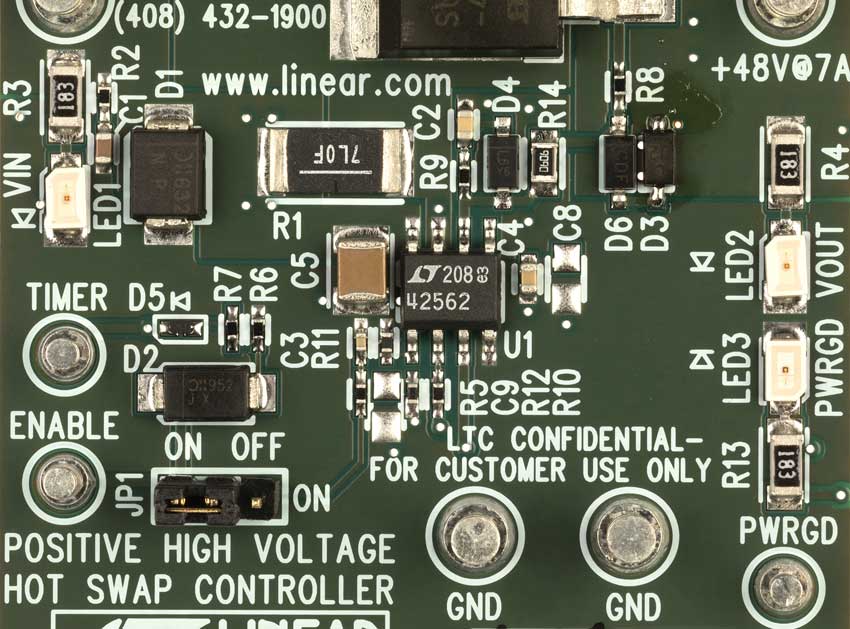

    デモ回路1354Bは、LT®1641-1、LT1641-2、LT4256-1、またはLT4256-2を採用した正の高電圧ホット・スワップ・コントローラです。

    このボードにより、トランジェント状態、異なる負荷での定常動作、故障状態の測定が容易になります。コントローラは、入力低電圧（UV）、出力パワーグッド（PWRGD）故障、および過電流に応答し、応答は出力電圧（VOUT）LEDステートとPWRGDピン信号によって検証されます。LT1641-1とLT4256-1は、過電流状態でMOSFETがオフになった場合、ラッチオフになります。一方、LT1641-2とLT4256-2は、タイムアウト遅延後、自動的に再起動します。

    DC1354Bには、1つのホット・スワップ・コントローラ、パワーMOSFET、電流検出抵抗、イネーブル回路、入力電圧クランプ、ゲート保護回路、帰還信号用の抵抗出力分圧器、および入出力電圧とパワーグッド状態の存在を示す3つのLEDが搭載されています。
    DC1354B
    LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

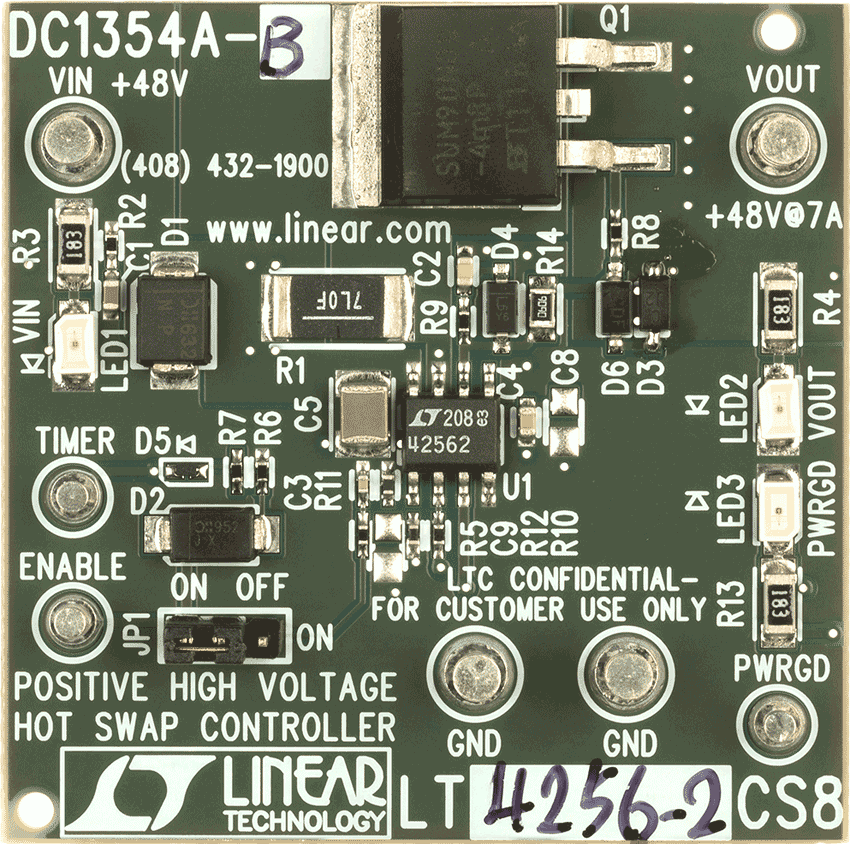

    DC1354A-A
    LT4256-1 Positive High Voltage Hot Swap Controllers with Latch-off (-1)

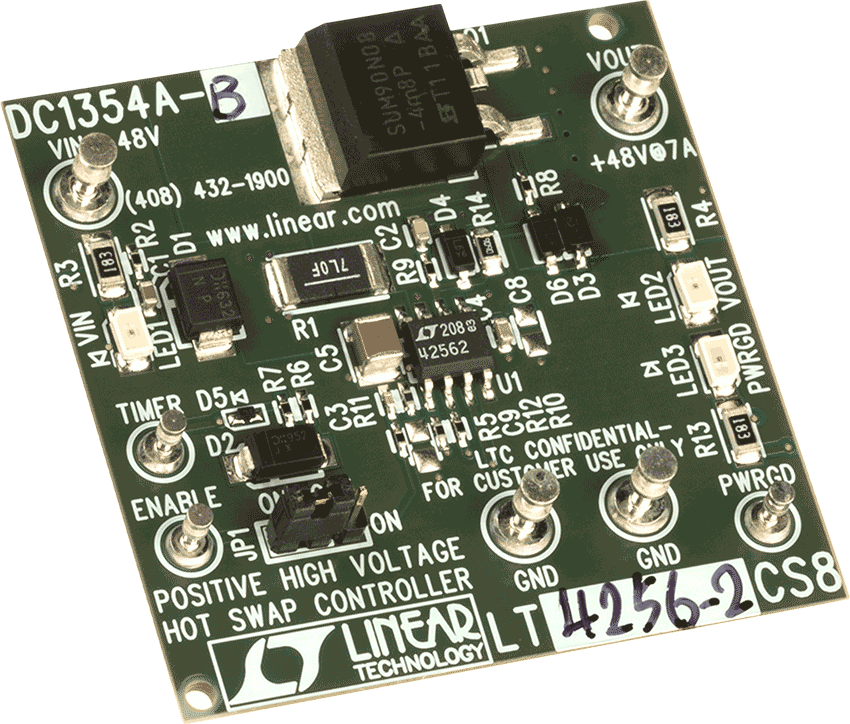

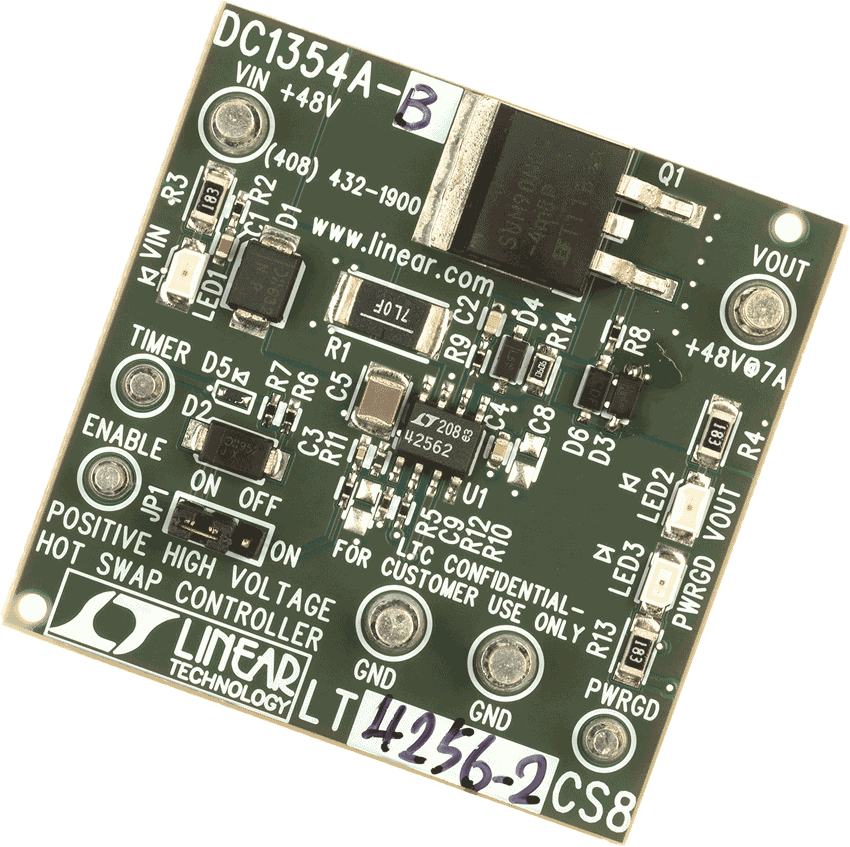

    DC1354A-B
