LT2940
製造中電力・電流モニタ
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格:$2.48
Viewing:
製品の詳細
- 4象限電力測定
- 電力測定精度:±5%
- 4V~80Vのハイサイド検出、最大100V
- 電流モードの電力および電流出力
- 500kHzを超える出力帯域幅
- 電流測定精度: ±3%
- 電源範囲:6V~80V、最大100V
- 反転および非反転のオープンコレクタ・コンパレータ出力

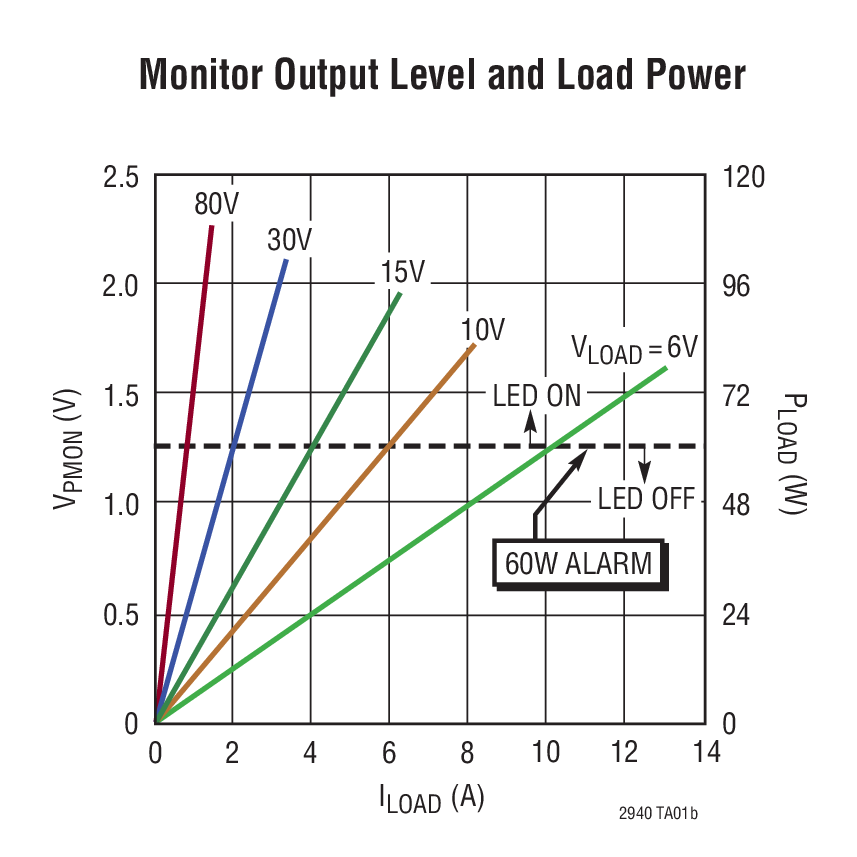

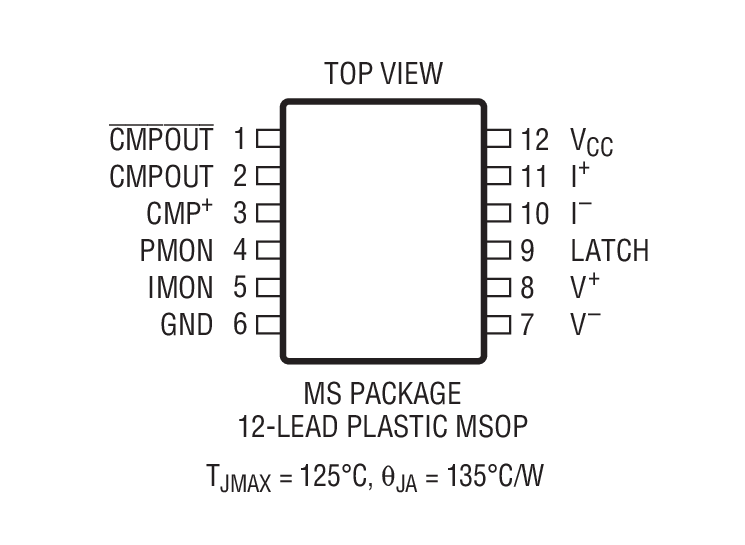

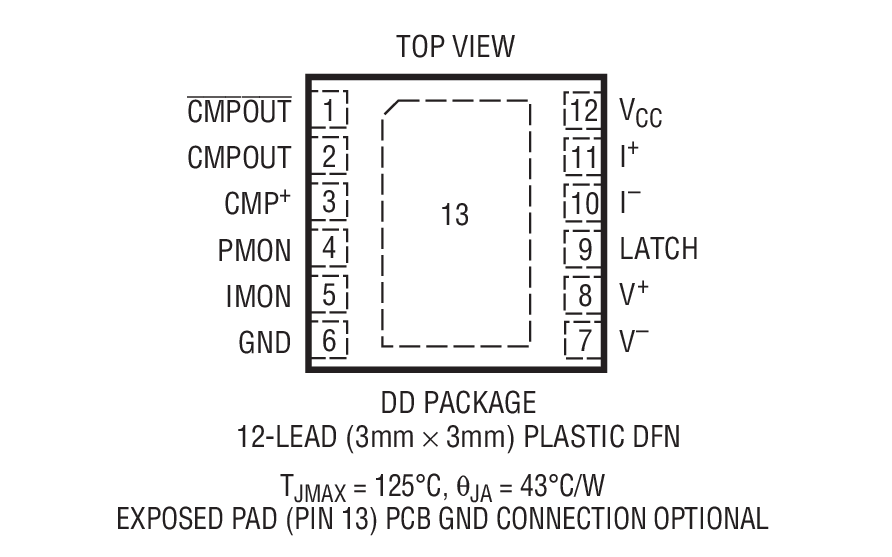

- 12ピンDFN (3mm × 3mm)および 12ピンMSOP パッケージ

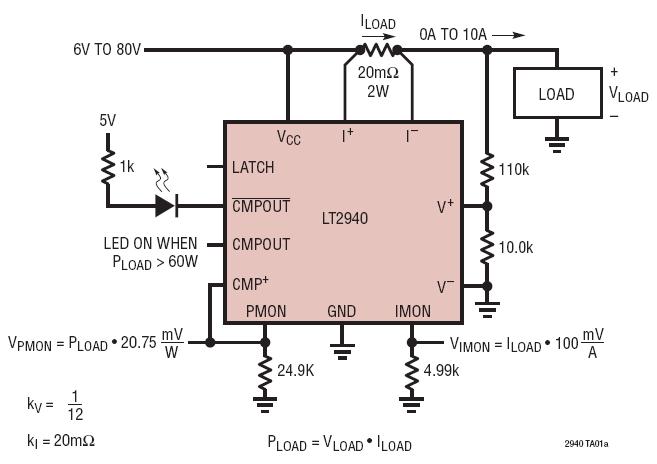

LT2940 は、ハイサイド電流と差動電圧を測定し、乗算して、瞬時電力に比例した電流を出力します。双方向のハイサイド電流と正負の電圧差は、四象限乗算器とプッシュプル出力段が適切に処理するので、LT2940 は順方向と逆方向の電力フローを示すことができます。
LT2940 は、反転と非反転のオープン・コレクタ出力を備えたコンパレータを内蔵しているので、それだけで電力レベル・モニタとして機能することができます。さらに、検知されたハイサイド電流に比例した出力電流により電流のモニタが可能です。これらは電流モードの出力なので、外部に接続する抵抗やコンデンサを選択するだけで、スケーリング、フィルタリング、および時間積分を簡単に行うことができます。
アプリケーション
- ボードレベルの電力および電流モニタリング
- ライン・カードおよびサーバの電力モニタリング
- 電力検出回路ブレーカ
- 電力制御ループ
- 電力/エネルギー・メータ
- バッテリチャージャの測定
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 1
ビデオ 1
製品セレクタ・カード 3
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT2940CDD#PBF | 12-Lead DFN (3mm x 3mm w/ EP) | ||
LT2940CDD#TRPBF | 12-Lead DFN (3mm x 3mm w/ EP) | ||
LT2940CMS#PBF | 12-Lead MSOP | ||
LT2940CMS#TRPBF | 12-Lead MSOP | ||
LT2940IDD#PBF | 12-Lead DFN (3mm x 3mm w/ EP) | ||
LT2940IDD#TRPBF | 12-Lead DFN (3mm x 3mm w/ EP) | ||
LT2940IMS#PBF | 12-Lead MSOP | ||
LT2940IMS#TRPBF | 12-Lead MSOP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
2 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT2940CMS#PBF | 製造中 | |
LT2940CMS#TRPBF | 製造中 | |
LT2940IMS#PBF | 製造中 | |
LT2940IMS#TRPBF | 製造中 | |
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
LT2940IMS#PBF | 製造中 | |
LT2940IMS#TRPBF | 製造中 | |
4 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
LT2940IMS#PBF | 製造中 | |
LT2940IMS#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT2940
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

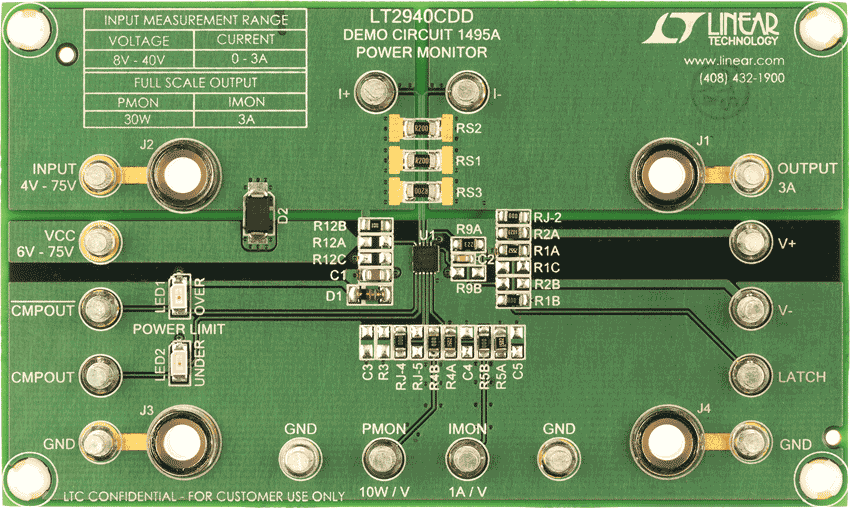

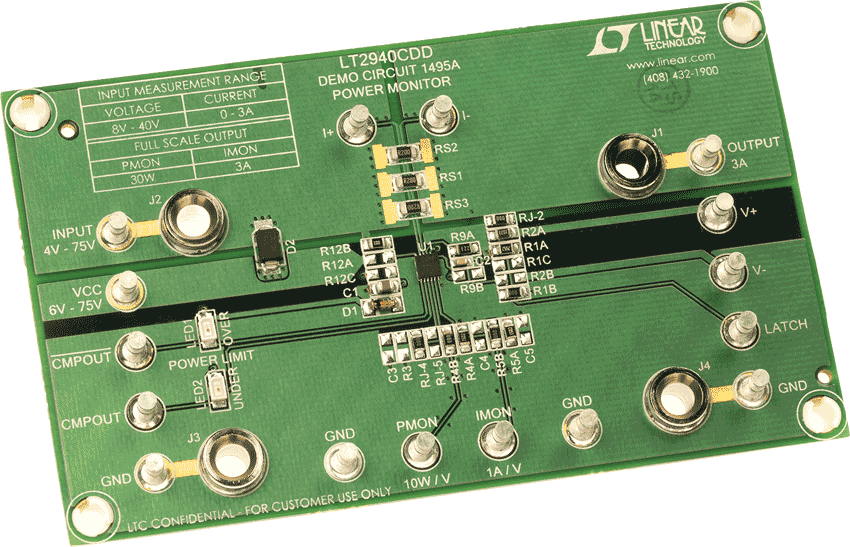

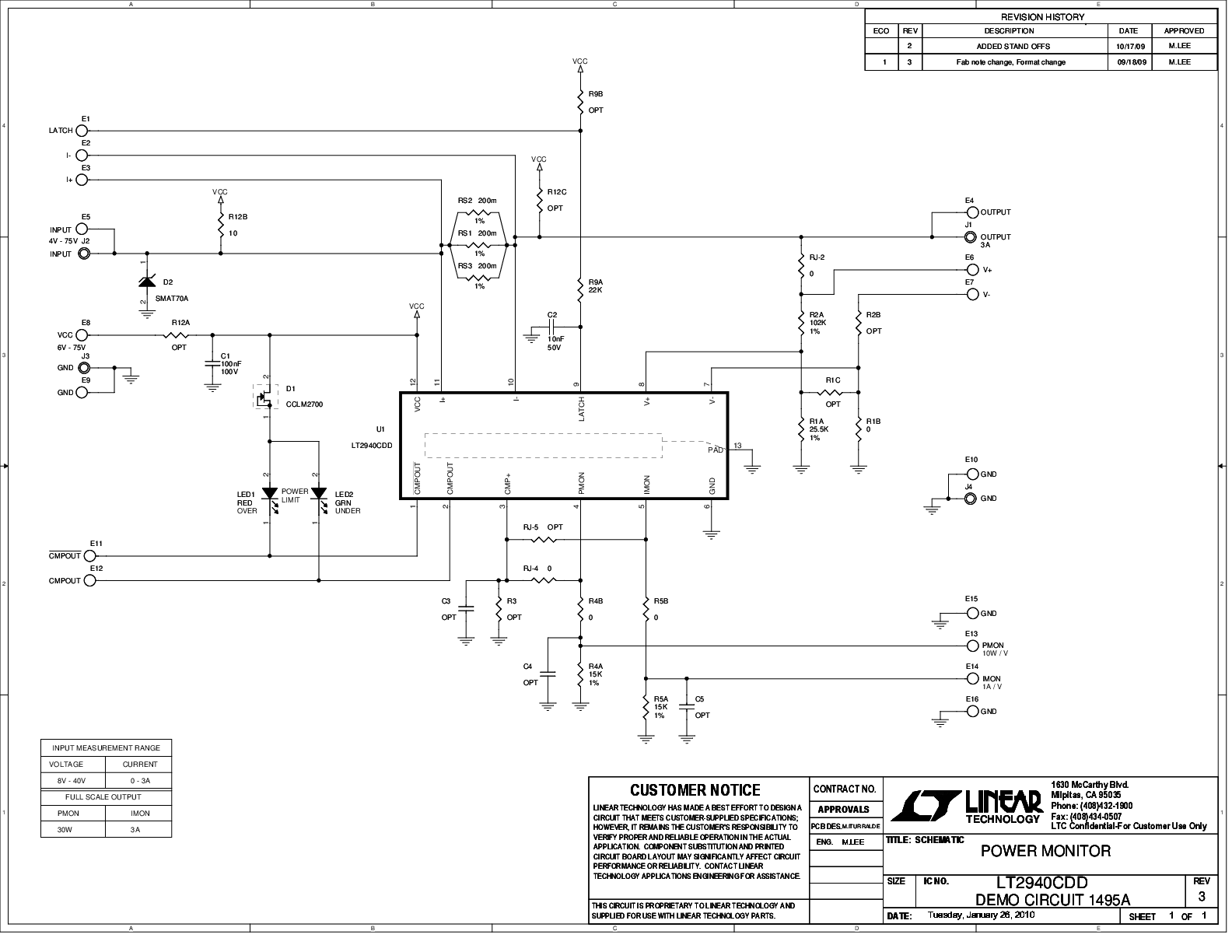

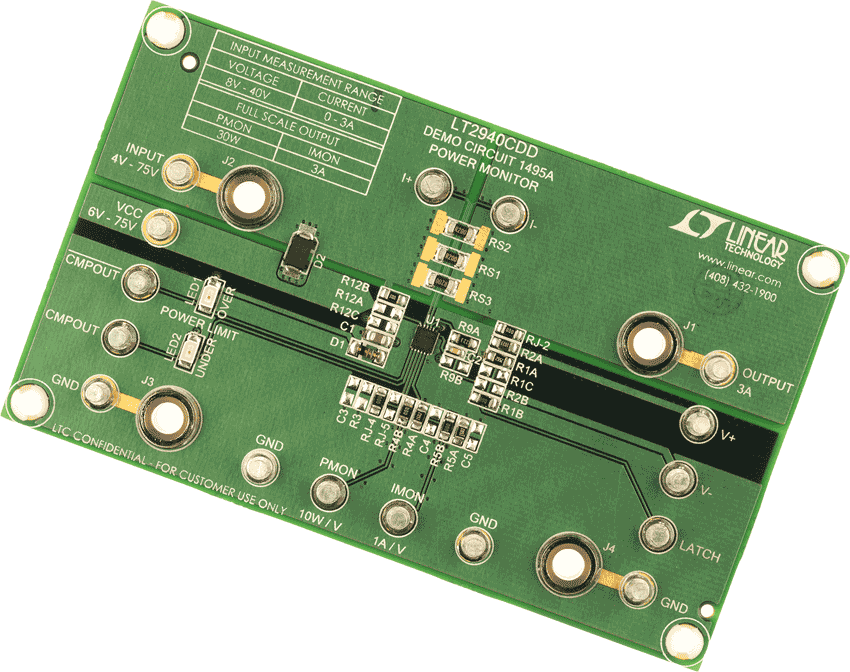

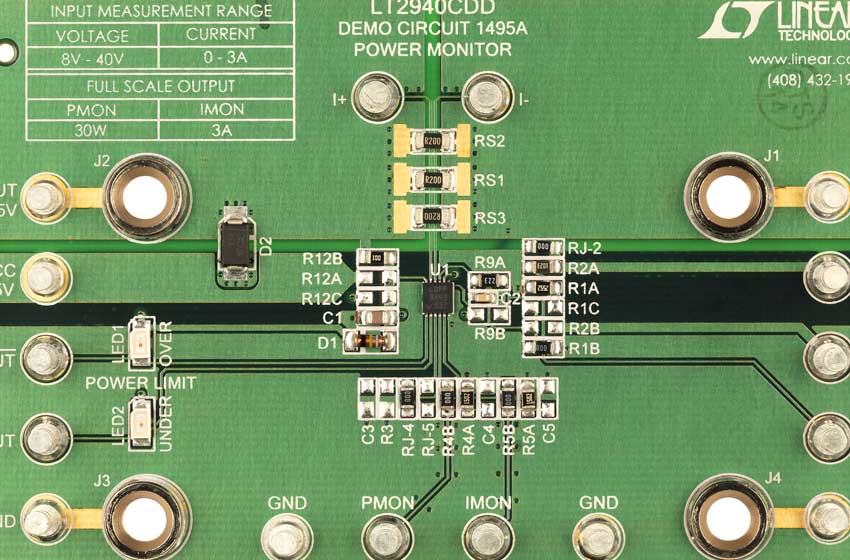

評価用キット
