Tailor your signal chain with confidenceLT1236
製造中高精度リファレンス
- 製品モデル
- 35
- 1Ku当たりの価格
- 最低価格:$2.40
製品の詳細

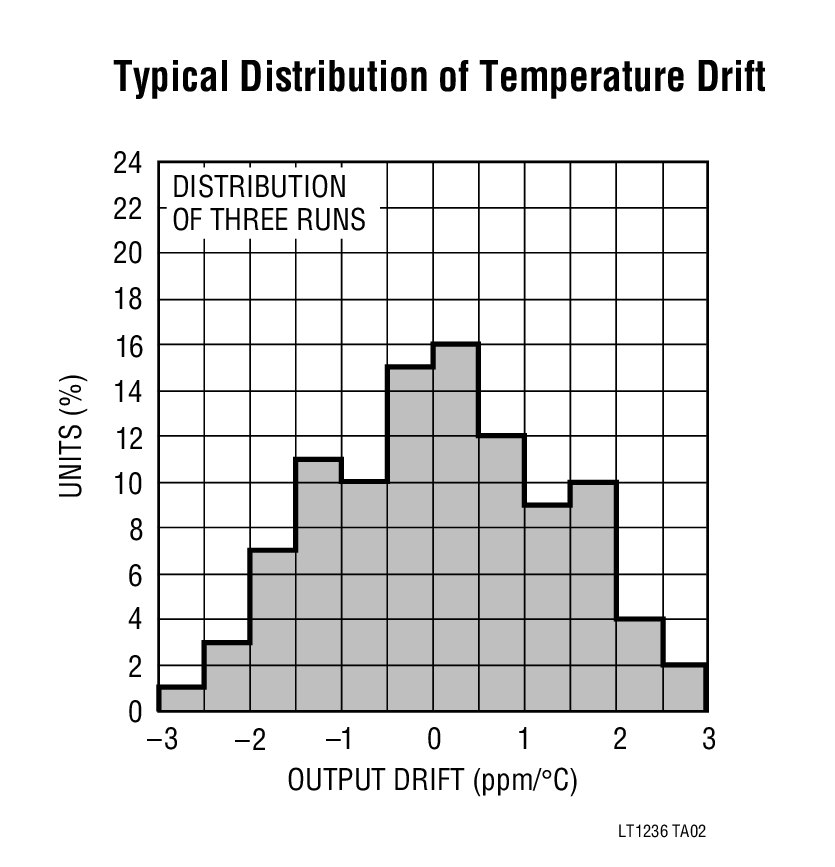

- 超低ドリフト:5ppm/℃最大
- 高精度に調整済:0.05%最大

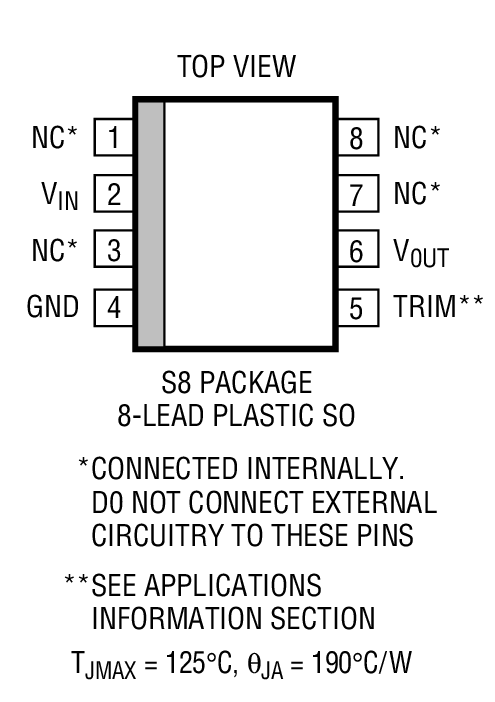

- インダストリアル温度範囲のSOパッケージ

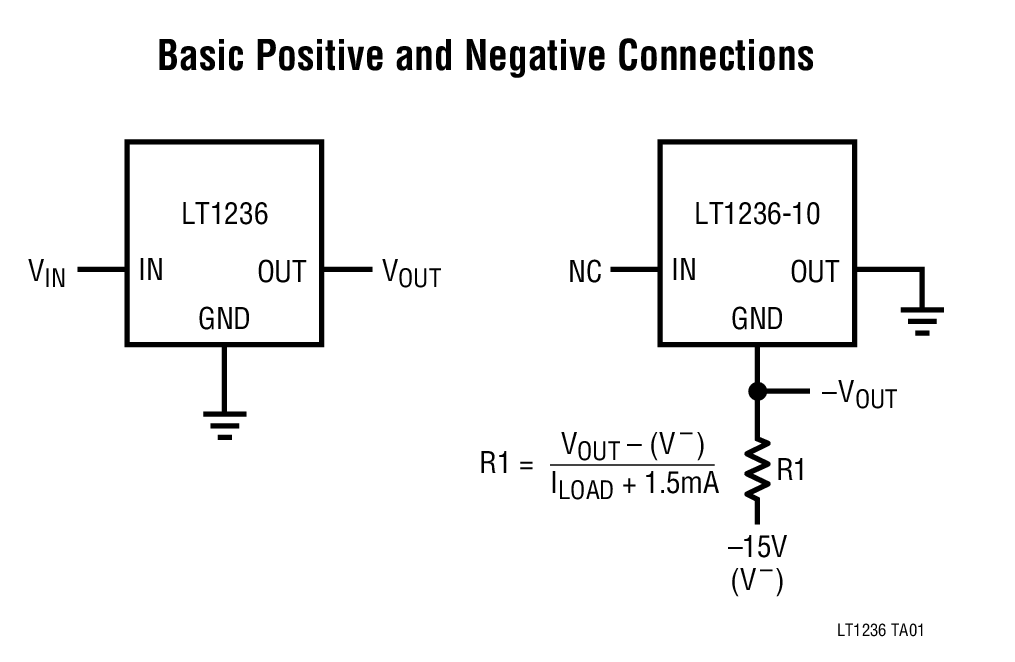

- シリーズまたはシャント・モードで動作
- AD586、AD587とピン・コンパチブル
- シリーズ・モードで出力は電流をシンク/ソース可能
- 超低ノイズ:1ppm p-p以下(0.1Hzから10Hz)
- 100%ノイズ・テスト
- 100dB以上のリップル除去比
LT1236は、優れた経時安定性と高い出力精度をもち超低ドリフトおよび超低ノイズを実現した高精度リファレンスです。リファレンス出力は、最大10mAをシンク/ソースし、入力電圧変動の影響をほとんど受けません。5Vと10Vの2つの電圧があります。10Vバージョンは、 3端子接続と同じ精度特性を有するシャント・レギュレータ(2端子ツェナー)として使用できます。熱レギュレーションの影響と温度に誘起されるヒステリシスを最小限に抑えるために、特別な配慮がなされています。 LT1236は、高電力のオンチップ・ヒータを使用しないで、優れた精度と温度係数特性の両方を実現したデバイスです。
LT1236リファレンスは、サーフェス・ブレークダウン・デバイスでのノイズと安定性の問題を排除する、埋込みツェナー・ダイオード構造で構成されています。さらに、サブサーフェス・ツェナーは、最高のバンドギャップ・リファレンスよりも優れた温度ドリフトと時間安定性を有しています。最新のデータシートの変更については、「Specification Notice」をダウンロードしてください。
アプリケーション
- A/DおよびD/Aコンバータ
- 高精度レギュレータ
- 精密スケール
- 慣性航法装置
- デジタル電圧計
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 3
デザイン・ノート 6
技術記事 1
仕様に関するお知らせ 1
ビデオ 1
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
LT1236ACN8-10#PBF | 製造中 | |
LT1236ACN8-5#PBF | 製造中 | |
LT1236AIN8-10#PBF | 製造中 | |
LT1236BCN8-10#PBF | 製造中 | |
LT1236BCN8-5#PBF | 製造中 | |
LT1236BIN8-10#PBF | 製造中 | |
LT1236BIN8-5#PBF | 製造中 | |
LT1236CCN8-10#PBF | 製造中 | |
LT1236CCN8-5#PBF | 製造中 | |
LT1236CIN8-10#PBF | 製造中 | |
LT1236CIN8-5#PBF | 製造中 | |
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
LT1236ACN8-10#PBF | 製造中 | |
LT1236ACN8-5#PBF | 製造中 | |
LT1236AIN8-10#PBF | 製造中 | |
LT1236BCN8-10#PBF | 製造中 | |
LT1236BCN8-5#PBF | 製造中 | |
LT1236BIN8-10#PBF | 製造中 | |
LT1236BIN8-5#PBF | 製造中 | |
LT1236CCN8-10#PBF | 製造中 | |
LT1236CCN8-5#PBF | 製造中 | |
LT1236CIN8-10#PBF | 製造中 | |
LT1236CIN8-5#PBF | 製造中 | |
10 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
LT1236ACS8-10#PBF | 製造中 | |
LT1236ACS8-10#TRPBF | 製造中 | |
LT1236ACS8-5#PBF | 製造中 | |
LT1236ACS8-5#TRPBF | 製造中 | |
LT1236AIS8-10#PBF | 製造中 | |
LT1236AIS8-10#TRPBF | 製造中 | |
LT1236AIS8-5#PBF | 製造中 | |
LT1236AIS8-5#TRPBF | 製造中 | |
LT1236BCS8-10#PBF | 製造中 | |
LT1236BCS8-10#TRPBF | 製造中 | |
LT1236BCS8-5#PBF | 製造中 | |
LT1236BCS8-5#TRPBF | 製造中 | |
LT1236BIS8-10#PBF | 製造中 | |
LT1236BIS8-10#TRPBF | 製造中 | |
LT1236BIS8-5#PBF | 製造中 | |
LT1236BIS8-5#TRPBF | 製造中 | |
LT1236CCS8-10#PBF | 製造中 | |
LT1236CCS8-10#TRPBF | 製造中 | |
LT1236CCS8-5#PBF | 製造中 | |
LT1236CCS8-5#TRPBF | 製造中 | |
LT1236CIS8-10#PBF | 製造中 | |
LT1236CIS8-10#TRPBF | 製造中 | |
LT1236CIS8-5#PBF | 製造中 | |
LT1236CIS8-5#TRPBF | 製造中 | |
6 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LT1236ACS8-10#PBF | 製造中 | |
LT1236ACS8-10#TRPBF | 製造中 | |
LT1236ACS8-5#PBF | 製造中 | |
LT1236ACS8-5#TRPBF | 製造中 | |
LT1236AIS8-10#PBF | 製造中 | |
LT1236AIS8-10#TRPBF | 製造中 | |
LT1236AIS8-5#PBF | 製造中 | |
LT1236AIS8-5#TRPBF | 製造中 | |
LT1236BCS8-10#PBF | 製造中 | |
LT1236BCS8-10#TRPBF | 製造中 | |
LT1236BCS8-5#PBF | 製造中 | |
LT1236BCS8-5#TRPBF | 製造中 | |
LT1236BIS8-10#PBF | 製造中 | |
LT1236BIS8-10#TRPBF | 製造中 | |
LT1236BIS8-5#PBF | 製造中 | |
LT1236BIS8-5#TRPBF | 製造中 | |
LT1236CCS8-10#PBF | 製造中 | |
LT1236CCS8-10#TRPBF | 製造中 | |
LT1236CCS8-5#PBF | 製造中 | |
LT1236CCS8-5#TRPBF | 製造中 | |
LT1236CIS8-10#PBF | 製造中 | |
LT1236CIS8-10#TRPBF | 製造中 | |
LT1236CIS8-5#PBF | 製造中 | |
LT1236CIS8-5#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT1236-10
- LT1236-5
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
