DS80C400

ネットワークマイクロコントローラ

ネットワークマイクロコントローラが、8051デバイスで得られる高集積性を提供

データシート (Rev. 8)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • 最新のディスカッション
    •

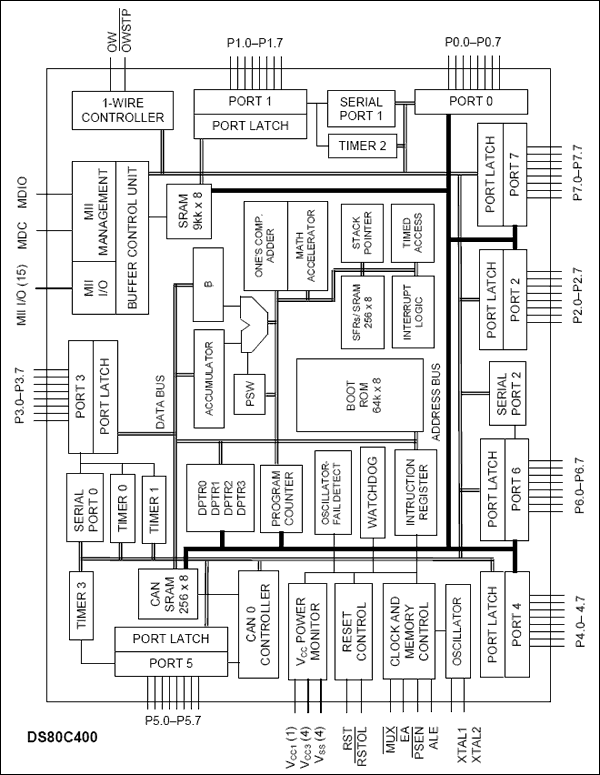

    製品の詳細

    • 高性能アーキテクチャ
      • 54nsの単一8051命令サイクル
      • クロックレート：DC～75MHz
      • フラットアドレス空間：16MB
      • 自動インクリメント/デクリメント、およびデータ移動加速選択機能を備えた4個のデータポインタ
      • 16/32ビット数値計算アクセラレータ
    • 多層ネットワーキングとI/O
      • 10/100 Ethernetメディアアクセスコントローラ(MAC)
      • CAN 2.0Bコントローラ
      • 1-Wireネットコントローラ
      • 3個のフルデュープレックスハードウェアシリアルポート
      • 最大8個の双方向8ビットポート(64個のデジタルI/Oピン)
    • 堅牢なROMファームウェア
      • DHCPとTFTPを用いてEthernet上のネットワークブートをサポート
      • すべてのアプリケーションにアクセス可能なTCP/IPネットワークスタック
      • IPv4とIPv6をサポート
      • UDP、TCP、DHCP、ICMP、およびIGMPを実現
      • 割込み型優先順位ベースのタスクスケジュラ
      • オプションとして、MACアドレスをIEEE登録のDS2502-E48から取得可能
    • 10/100 Ethernet Mac
      • 柔軟性の高いIEEE 802.3 MII (10/100Mbps)およびENDEC (10Mbps)インタフェースによってPHYの選択が可能
      • 低電力動作を実現：Magic Packet®およびウェイクアップフレーム検出付き超低電力スリープモード
      • バッファ制御ユニット付き8kBオンチップTx/RxパケットデータメモリによってCPU負荷を軽減
      • フロー制御付ハーフ/フルデュープレックス動作
      • VLANサポート付マルチキャスト/ブロードキャストアドレスフィルタリング
    • フル機能CAN 2.0Bコントローラ
      • 15メッセージセンタ
      • 標準(11ビット)および拡張(29ビット)識別子およびグローバルマスクをサポート
      • DeviceNet™、SDS、および高レイヤCANプロトコルをサポートするメディアバイトフィルタリング
      • 自動ボーモードおよびSIESTA低電力モード
    • 内蔵の主システムロジック
      • 16個の割込みソース、うち6個は外付け
      • 4つの16ビットタイマ/カウンタ
      • 2x/4xクロック乗算器によって電磁妨害(EMI)を低減
      • プログラマブルウォッチドッグタイマ
      • 発振器不良検出器
      • プログラマブルIrDAクロック

    ｢主な特長｣の続きはフルデータシートの32ページ目に記載されています。
