ADUM3123

製造中

絶縁型高精度ゲート・ドライバ、4A出力

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • ピーク出力電流：4.0 A
  • 絶縁動作電圧
    入力側に対する2次側：537 V
  • 高周波数動作：1 MHz max
  • 入力ロジック：3.3 V ～ 5 V
  • 出力ドライブ：4.5 V ～ 18 V
  • UVLO：2.5 V VDD1
  • 正確なタイミング特性、
    アイソレータ＋ドライバの最大伝播遅延：64 ns
  • 入力ロジック・レベル：CMOS
  • 高コモン・モード過渡電圧耐性：>25 kV/μs
  • 高い接合温度動作：125°C
  • 初期状態の出力はロー・レベル
  • ナロー・ボディの8ピンSOICパッケージを採用

    詳細はデータシートをご参照ください。
ADUM3123

絶縁型高精度ゲート・ドライバ、4A出力

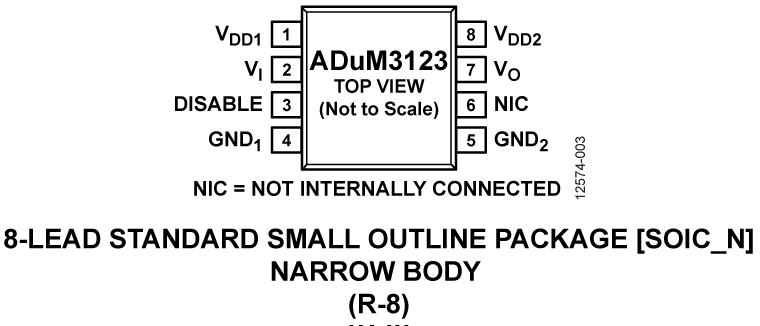

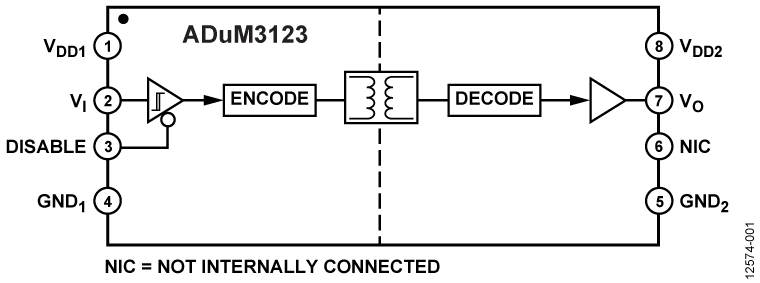

ADuM3123 Functional Block Diagram ADuM3123 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

EVAL-ADuM3123

Evaluation Board for the ADuM3123 iCoupler, 4 A, Isolated Precision Gate Driver

今すぐ購入 詳細を表示

機能と利点

  • 4 A peak output current
  • High frequency operation: 1 MHz maximum
  • CMOS input logic levels
  • 4.5 V to 18 V output drive
  • Supports TO-263 or TO-252 IGBT/MOSFETs

製品詳細

The EVAL-ADuM3123 EBZ supports the ADuM3123 isolated precision gate driver. Because the evaluation board has footprints for isolated gate bipolar transistors (IGBTs) and MOSFETs in TO-263 or TO-252 packages, respectively, the ADuM3123 can be evaluated with many different power devices.

The ADuM3123ARZ model represents a superset of the ADuM3123 models because it has the lowest minimum output voltage (4.4 V). The ADuM3123BRZ and ADuM3123CRZ models have minimum output voltages of 7.4 V and 11.1 V, respectively.

Complete information about the ADuM3123 is available in the ADuM3123 data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

EVAL-ADuM3123
Evaluation Board for the ADuM3123 iCoupler, 4 A, Isolated Precision Gate Driver
