ADP5350

製造中

高度バッテリ管理IC（PMIC）、インダクティブ昇圧LEDと3個のLDOレギュレータ内蔵

製品モデル
2
1Ku当たりの価格
最低価格：$4.48
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • スイッチング・モードのUSB バッテリ・チャージャ
    • 高精度でプログラム可能な端子間充電電圧と充電電流
    • 高効率で小型フットプリントにするための3 MHz 降圧レギュレータを内蔵
    • 許容入力電圧 (USB VVBUSx)：−0.5 V ～ +20 V
    • 電力経路制御によりバッテリ切れあるいはバッテリ消失でもシステムが動作可能
    • JEITAの充電温度仕様に準拠
  • 電圧ベースの充電状態(SOC)計算アルゴリズム
    • スリープ・モードで超低静止電流
    • バッテリのインピーダンス特性(Li-Ion)の補正
    • バッテリの温度補正
    • 外部検出抵抗は不要
  • 5チャンネルLEDドライバ付き昇圧レギュレータ
    • 直列又は並列の最大4個の LEDをサポート
    • 5個の独立したプログラマブルLED電流シンク
    • 64のプログラマブルLED電流レベル（最大20mA)
    • LED点滅用プログラマブル オン／オフ タイマー
    • 効率を最大化するための適応型ヘッドルーム制御
  • 3個の150 mAリニアLDOレギュレータ
    • LDO1は超低IQ ：無負荷で1 μA（typ）
    • オプションの負荷スイッチ ・フル・ターンオン・モード
  • 専用割り込みピン付きのフル設定可能なI2C
ADP5350
高度バッテリ管理IC（PMIC）、インダクティブ昇圧LEDと3個のLDOレギュレータ内蔵

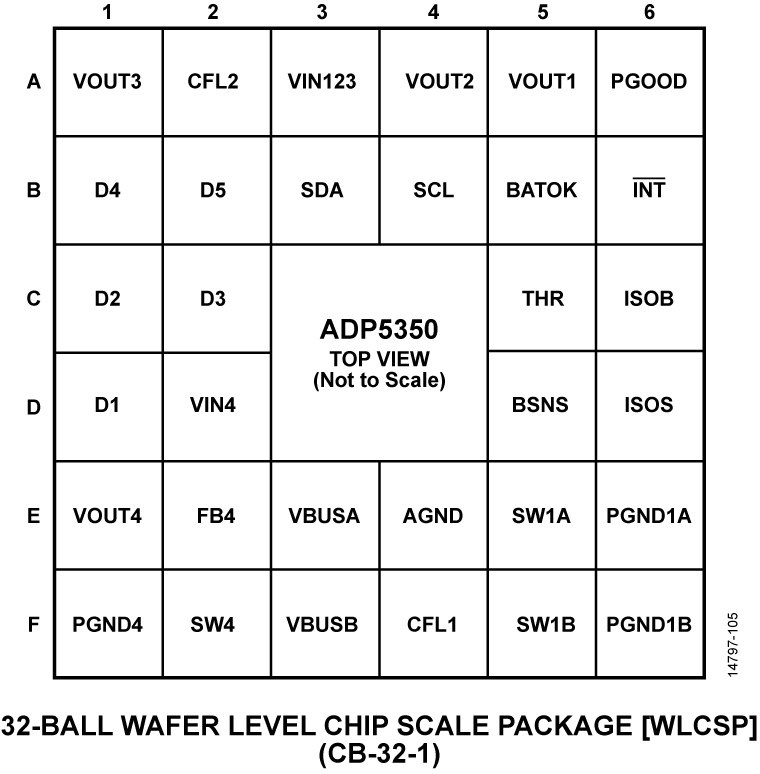

ADP5350 Circuit Diagram ADP5350 Pin Configuration ADP5350 Pin Configuration
