ADP1972

新規設計に推奨

バックまたはブーストPWMコントローラ、バッテリ・テスト・ソリュージョン向け

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:
  • 製品の詳細
  • ドキュメント
  • ツールおよびシミュレーション
  • 評価用キット
  • 最新のディスカッション
    •

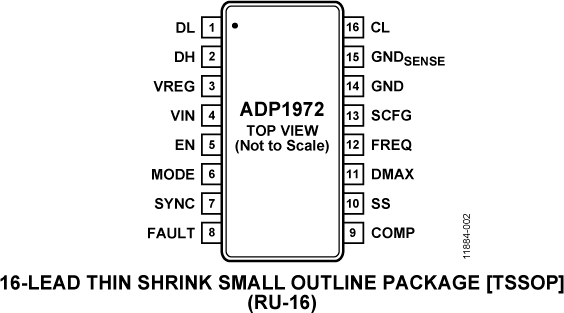

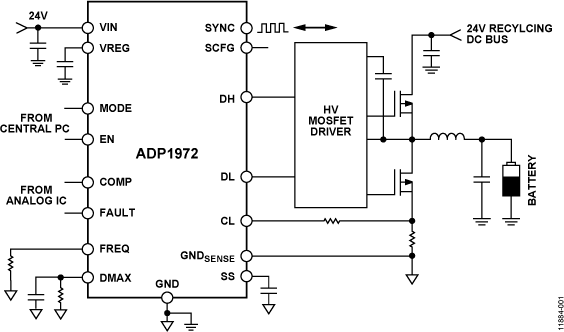

    製品の詳細

    • 入力電圧範囲：6 V～60 V
    • 5 V低ドロップアウト・レギュレータ（LDO）を内蔵
    • バックまたはブースト・モードの選択可能
    • 高振幅PWM鋸波（4.0Vp-p）を備えた優れたPWM直線性
    • AD8450に互換なFAULT入力
    • AD8450に互換なCOMP入力
    • 調整可能な周波数：50 kHz～300 kHz
    • 調整可能な位相シフトを持った同期出力または入力
    • プログラマブルな最大デューティ・サイクル
    • 詳細については、データシートを参照してください。
    ADP1972
    バックまたはブーストPWMコントローラ、バッテリ・テスト・ソリュージョン向け
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    ユーザ・ガイド 1

    アプリケーション・ノート 1

    技術記事 1

    さらに詳しく

    ツールおよびシミュレーション

    SIMPLISモデル 1

    評価用キット

    eval board
    schematic 1
    EVAL-ADP1972

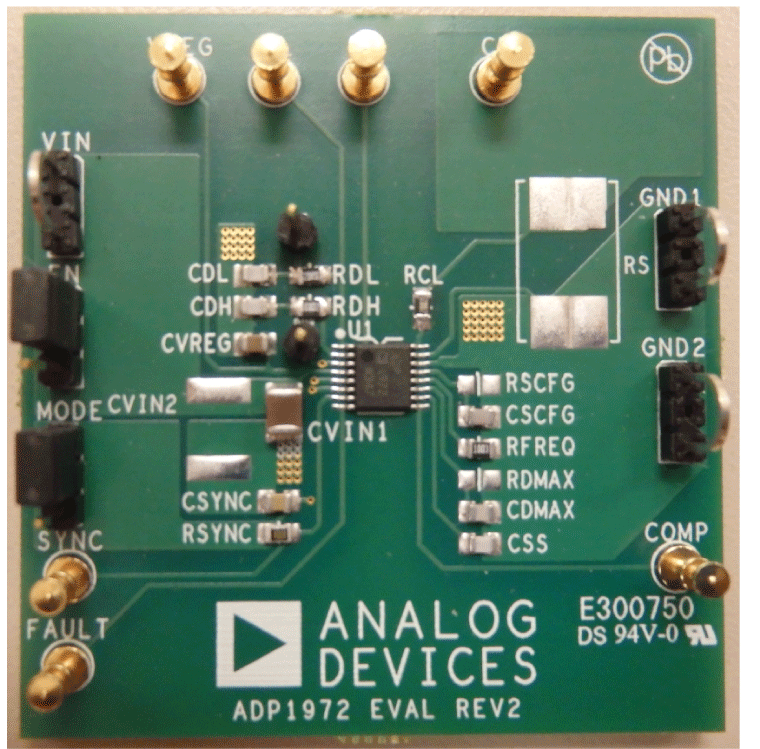

    ADP1972 Evaluation Board

    今すぐ購入 詳細を表示

    製品詳細

    The user guide includes I/O descriptions, setup instructions, the schematic, and the PCB layout drawings for the ADP1972 evaluation board.

    Complete specifications for the ADP1972 are available in the ADP1972 data sheet.


    Features
    • Input voltage range: 6 V to 60 V
    • On-board 5 V low dropout regulator
    • Selective buck or boost mode
    • FAULT input compatible with AD8450
    • COMP input compatible with AD8450
    • Adjustable frequency from 50 kHz to 300 kHz
    • Synchronization output or input with adjustable phase shift
    • Programmable maximum duty cycle
    • Maximum internal duty cycle: 98%
    • Programmable soft start
    • Peak hiccup current limit protection
    • Input voltage UVLO protection
    EVAL-ADP1972
    ADP1972 Evaluation Board
