ADM803
製造中マイクロプロセッサ監視回路、3ピンSC70パッケージ、アクティブ・ローのオープン・ドレイン出力
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格:$0.32
製品の詳細
- 温度範囲全域での仕様規定
- 低消費電力:17μA
- 高精度電圧モニター:
2.5V、3V、3.3V、5Vオプション
- VCC1Vでのリセット・アサーションが可能
- 最小パワーオン・リセット時間:140 ms
- オープン・ドレインRESET 出力

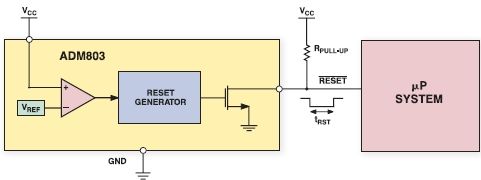

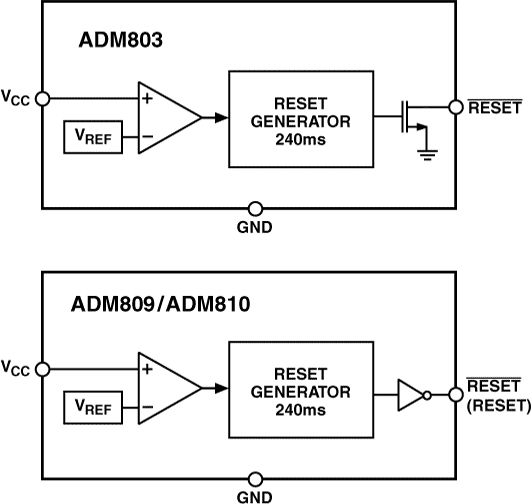

ADM803監視回路は、マイクロプロセッサー・システムで供給電源電圧をモニターします。 この製品は、パワーアップ、パワーダウンの期間と電圧の低下時にリセット出力を提供します。 パワーアップでの初期時間は、240msのリセット・アサートを保持します。 これによって、マイクロプロセッサを、安定化される状態まで、リセット状態を保持します。 リセット出力は、V CCが1V以上低い状態までの動作で維持されます。 ADM803は、アクティブ・ローのリセット信号RESETを提供し、外付けのプルアップ抵抗を必要とするオープン・ドレインの出力段を備えています。
7種のリセット・スレショールド・オプションが用意されています。 リセット・コンパレータはグリッジ耐性を内蔵しており、CCの高速トランジエントの影響を受けない特徴を備えています。
ADM803は、3ピンのSC70パッケージで供給され、わずか17μAしか消費しませんので、低消費電力のポータブル装置にとって最適となっています。
アプリケーション
ドキュメント
データシート 2
製品選択ガイド 3
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM803LAKSZ-REEL | 3-Lead SC70 | ||
ADM803LAKSZ-REEL7 | 3-Lead SC70 | ||
ADM803MAKSZ-REEL7 | 3-Lead SC70 | ||
ADM803RAKSZ-REEL7 | 3-Lead SC70 | ||
ADM803SAKSZ-REEL | 3-Lead SC70 | ||
ADM803SAKSZ-REEL7 | 3-Lead SC70 | ||
ADM803TAKSZ-REEL7 | 3-Lead SC70 | ||
ADM803ZAKSZ-REEL7 | 3-Lead SC70 |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 2, 2015 - 15_0188 Addition of Amkor Philippines as Alternate Assembly and Test Sites for SC70 Package |
||
ADM803LAKSZ-REEL | 製造中 | |
ADM803LAKSZ-REEL7 | 製造中 | |
ADM803MAKSZ-REEL7 | 製造中 | |
ADM803RAKSZ-REEL7 | 製造中 | |
ADM803SAKSZ-REEL | 製造中 | |
ADM803SAKSZ-REEL7 | 製造中 | |
ADM803TAKSZ-REEL7 | 製造中 | |
ADM803ZAKSZ-REEL7 | 製造中 | |
1 26, 2010 - 10_0008 Halogen Free Material Change for SC_70 Products |
||
ADM803LAKSZ-REEL | 製造中 | |
ADM803LAKSZ-REEL7 | 製造中 | |
ADM803MAKSZ-REEL7 | 製造中 | |
ADM803RAKSZ-REEL7 | 製造中 | |
ADM803SAKSZ-REEL | 製造中 | |
ADM803SAKSZ-REEL7 | 製造中 | |
ADM803TAKSZ-REEL7 | 製造中 | |
ADM803ZAKSZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
