ADM1168

新規設計に推奨

スーパーシーケンサー/モニタ、不揮発性フォルト記録付

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 最大8電源の全機能内蔵の監視及びシーケンシング・ソリューション
  • 不揮発性フォルト記録を備えた16イベント深さのブラック・ボックス
  • 8電源のフォルト検出は以下の電源の監視が可能：
    -- <25℃において全電圧の<0.5%精度の監視
    -- 全ての電圧/温度において<1.0%精度の監視
  • 4つの選択可能な入力減衰器によって以下の電源の監視が可能：
    -- VHは14.4V
    -- VP1～VP3（VPx）は6V
  • 4つのデュアル機能入力、VX1～VX4（VXx）：
    -- 0.573V～1.375V間のスレショールドを備えた、電圧フォルト検出のための高インピーダンス入力
    -- 汎用のロジック入力
  • 8個のプログラマブル・ドライバ出力、PDO1～PDO8（PDOx）
    -- 外部プルアップを伴うオープン・コレクタ
    -- プッシュプル出力、VDDCAPまたはVPxをドライブ
    -- その他の特長についてはデータシートを参照してください
  • シーケンシング・エンジン（SE）は、PDO出力のステート・マシーン制御を採用
    -- 入力イベント上のステート変化状態
    -- ボードの複雑な制御が可能
    -- その他の特長についてはデータシートを参照してください
  • 冗長性の改善のために最も高いVPx、VHによる電源供給が可能
  • ユーザEEPROM：256バイト
  • 詳細については、データシートを参照してください。
ADM1168
スーパーシーケンサー/モニタ、不揮発性フォルト記録付

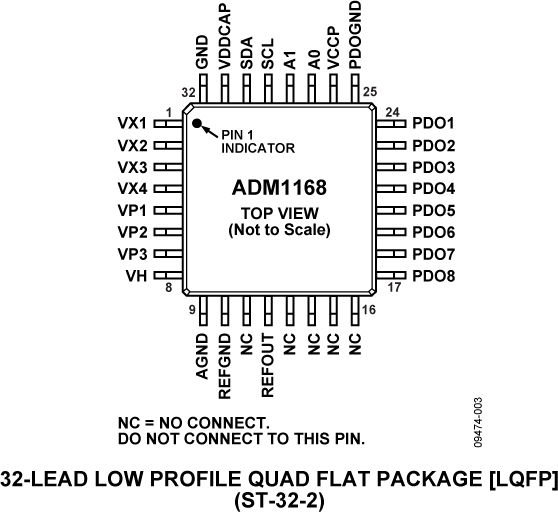

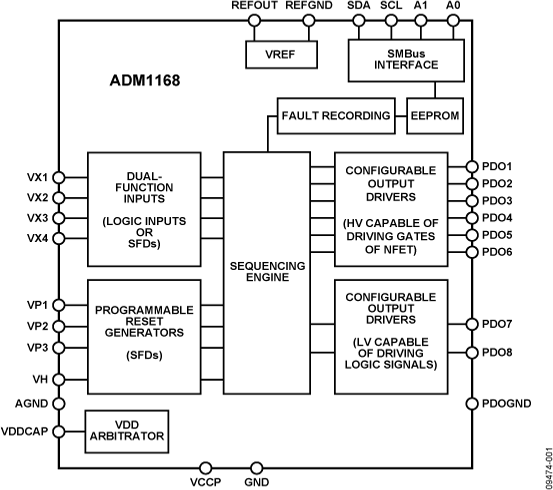

ADM1168 Functional Block Diagram ADM1168 Pin Configuration
