ADM1075
新規設計には非推奨ホット・スワップ・コントローラ/デジタル・パワー・モニタ、-48V、PMバス・インターフェース
- 製品モデル
- 8
- 1Ku当たりの価格
- 最低価格:$7.75
製品の詳細
- FET SOA保護用コンスタント・パワー・ホールバック
- 高精度(1.0%以下)電流と電圧の計測
- 負側電源電圧のための突入電流と障害の制御
- 内部シャント・レギュレータによって広範囲入力に対して適応
- 25mV/50mV フルスケール検出電圧
- 微調整電流制限のため、標準抵抗器の使用が可能
- ソフトスタート突入電流制限特性
- 1%精度のUVHとOVピン、1.5%精度のUVLピン
- 制御、遠隔通信および障害記録用のPMBusインターフェース

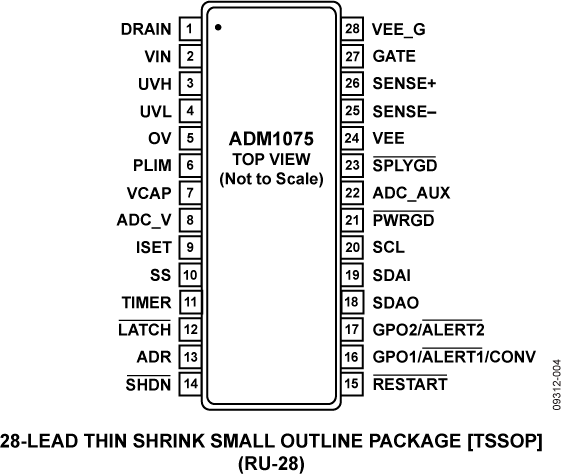

- 28ピンTSSOPを採用
- 動作範囲:接合温度(TJ)範囲:-40℃~105℃

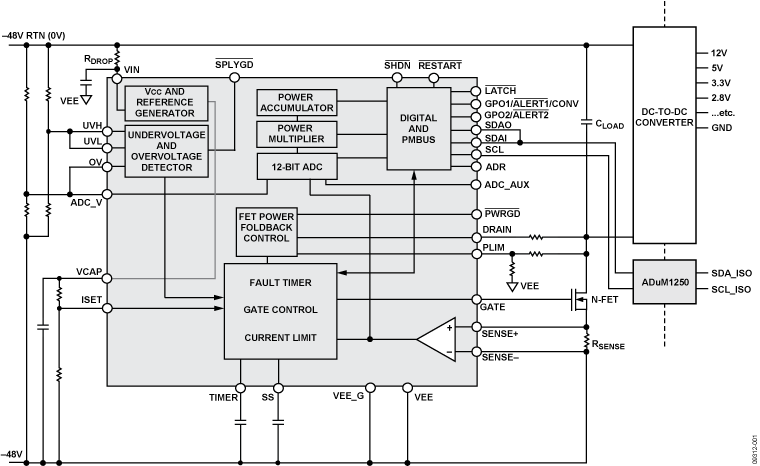

ADM1075は、コンスタント・パワー・ホールドバックを備えた完全負側電圧機能のホット・スワップ・コントローラおよび高精度なデジタル電流/電圧の計測機能で、動作中の-48 Vバック・プレーンに対してボードを安全に抜き挿しすることができます。この製品は、高精度で堅牢な電流制限を提供し、過渡電圧および非過渡電圧両方のショート回路、過電圧および低電圧状態などから保護します。ADM1075は、標準では最大-35V~-80Vまでの負電圧で動作し、シャント・レギュレーションによる、優れた電圧過渡耐性を備えています。この製品の動作範囲は、シャント抵抗に依存して柔軟で、製品は、消費電力をセーブするために10Vレールによって直接電源供給ができます。(より詳細についてはADM1075のパワーリングを参照してください。)
25mVまたは50mVのフルスケール電流制限は、適切なモデルを選ぶことによって選択することができます。最大電流制限は、検出抵抗器、RSENSEと外部抵抗を使ったISETピン上の入力電圧、の組み合わせによって設定されます。これによって、トリップ電圧の微調整が可能ですので標準の検出抵抗器を使うことができます。突入電流は、外部のNチャンネルFETのゲート・ドライブを制御することによって、プログラマブルな値として制限されます。ソフトスタート機能が内蔵されているため、突入電流のプロファイルはソフトスタート(SS)ピン上の外部コンデンサによって制御することができます。
詳細情報については、データシートを参照してください。
製品のハイライト
- コンスタント・パワー・ホールドバック
最大FETパワーはPLIM抵抗デバイダによって設定。これによって、FETのSOAを維持するための設計の煩雑性を簡素化 - 調整可能な電流制限
電流制限は、ISETピンを介して調整可能であるため、標準値の検出抵抗器の使用が可能 - 12ビットADC
高精度な電圧、電流および電源電圧の計測。また、使用時間にわたるエネルギ消費の計算も可能 - PMBusインターフェース
状態レジスタとデータ・レジスタの読み出しと警告制限値/障害制限値の設定に使用するPMBus高速モード準拠インターフェース - フォルト・レコーディング機能
ラッチ・ステータス・レジスタは、高信頼性システムでの障害トレースを手助けする有効なデバッグ情報を提供 - ソフトスタート機能の内蔵
ソフト・スタート・コンデンサは、di/dt制御で突入電流プロファイルを制御
アプリケーション
- 電話通信およびデータ通信装置
- セントラル・オフィスでのスイッチング
- -48 V分散型電源システム
- 負側電源電圧の制御
- 多目的のサーバー
ドキュメント
データシート 1
ユーザ・ガイド 4
アプリケーション・ノート 2
技術記事 1
ソリューション・カタログ 1
製品セレクタ・カード 1
Analog Dialogue 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADM1075-1ACPZ | 28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | ||
ADM1075-1ACPZ-RL7 | 28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | ||
ADM1075-1ARUZ | 28-Lead TSSOP (4.4mm x 9.7mm) | ||
ADM1075-1ARUZ-RL7 | 28-Lead TSSOP (4.4mm x 9.7mm) | ||
ADM1075-2ACPZ | 28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | ||
ADM1075-2ACPZ-RL7 | 28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | ||
ADM1075-2ARUZ | 28-Lead TSSOP (4.4mm x 9.7mm) | ||
ADM1075-2ARUZ-RL7 | 28-Lead TSSOP (4.4mm x 9.7mm) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
7 5, 2018 - 16_0235 Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts. |
||
ADM1075-1ACPZ | 製造中 | |
ADM1075-1ACPZ-RL7 | 製造中 | |
ADM1075-2ACPZ | 製造中 | |
ADM1075-2ACPZ-RL7 | 製造中 | |
10 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products |
||
ADM1075-1ACPZ | 製造中 | |
ADM1075-1ACPZ-RL7 | 製造中 | |
8 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China |
||
ADM1075-1ACPZ | 製造中 | |
ADM1075-1ACPZ-RL7 | 製造中 | |
ADM1075-2ACPZ | 製造中 | |
ADM1075-2ACPZ-RL7 | 製造中 | |
4 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4 |
||
ADM1075-1ARUZ | 製造中 | |
ADM1075-1ARUZ-RL7 | 製造中 | |
ADM1075-2ARUZ | 製造中 | |
ADM1075-2ARUZ-RL7 | 製造中 | |
1 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem |
||
ADM1075-1ARUZ | 製造中 | |
ADM1075-1ARUZ-RL7 | 製造中 | |
ADM1075-2ARUZ | 製造中 | |
ADM1075-2ARUZ-RL7 | 製造中 |
