LT3040

新規設計に推奨

20V、200mA、超低ノイズ、超高PSRR高精度DAC/リファレンス・バッファ

製品モデル
8
1Ku当たりの価格
最低価格:$2.65
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 超低広帯域ノイズ:1.2µV実効値(10Hz~100kHz)
  • 超低1/fノイズ:0.6µVP-P(0.1Hz~10Hz)
  • 超低スポット・ノイズ:1kHz以上で4nV/√Hz
  • 超高PSRR:1MHzで73dB
  • 超低入力オフセット:125µV
  • 出力ソース電流:200mA
  • 広い入力電圧範囲:1.8V~20V
  • レールtoレール出力電圧範囲:0V~15V
  • 単一コンデンサによるノイズとPSRRの改善
  • VINピンの高速スタートアップ
  • FAULTフラグ
  • 高帯域幅:1MHz
  • 低ドロップアウト電圧:350mV
  • プログラマブルな電流制限
  • 高精度イネーブル/UVLO
  • 低ノイズと高電流の並列接続が可能
  • フォールドバックによる電流制限機能を搭載
  • 最小出力コンデンサ:4.7µFセラミック
  • 逆電源および逆電流保護
  • ヒステリシスによる熱制限
  • 10ピン3mm × 3mm DFNおよび12ピンMSOP
LT3040
20V、200mA、超低ノイズ、超高PSRR高精度DAC/リファレンス・バッファ
LT3040 Application Circuit LT3040 Pin Configuration LT3040 Pin Configuration LT3040 Performance Graph
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice


下記製品はLTspiceで使用することが出来ます。:

  • LT3040
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC2783A

LT3040EDDデモ用ボード | 20V、200mA、超低ノイズ、超高PSRR高精度DAC/リファレンス・バッファ

製品詳細

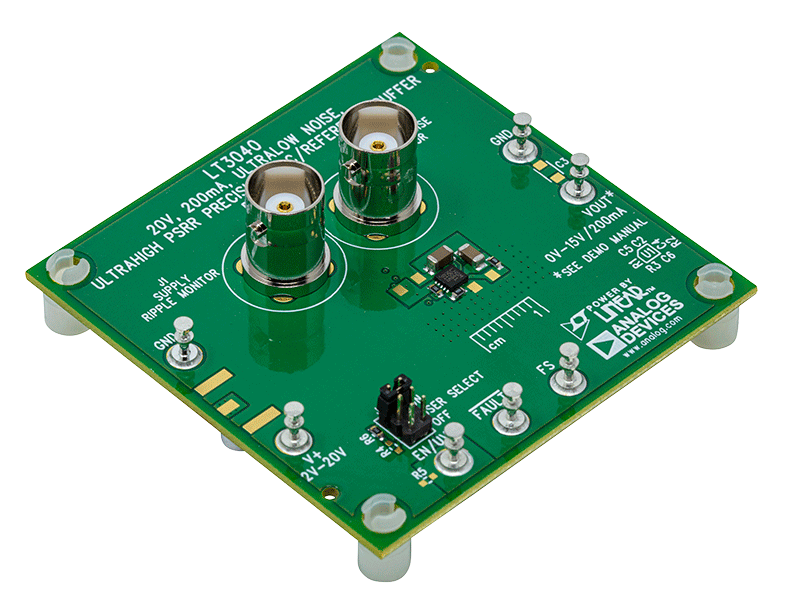

デモ用ボードDC2783Aは、200mAの高性能で堅牢な電圧リファレンス/DACバッファ、LT3040を搭載しています。LT3040は、超低出力ノイズおよび超高電源電圧変動除去比(PSRR)の低ドロップアウト電圧により、ノイズに敏感な高精度システムに電力を供給します。

DC2783Aには、V+とVINの2つの入力があります。V+はバッファに電力を供給し、2V~20Vの範囲で動作します。VINは、0V~15Vの範囲の出力のレギュレーション設定値です。電流制限はプログラマブルで、ILIMからGNDに抵抗R3を接続することにより設定できます。ILIMは、0V~300mVの範囲で電流監視用のピンとしても使用できます。

LT3040は高速起動機能を備えています。FSピンを入力ローパス・フィルタ抵抗R2に接続することにより、LT3040は高速起動します。通常、高速起動回路はVFS − VIN ≥ 100mVで作動し、VFS – VIN ≤ 7mVになるまでアクティブのままです。高速起動機能が必要ない場合は、FSをVINに接続することにより、R2を0Ωに設定し、FSに入力電圧をかけます。

LT3040には出力での故障を示す故障フラグがあります。内蔵保護機能には、バッテリ逆入れ保護、逆電流保護、フォールドバックによる内部電流制限、およびヒステリシスによる熱制限が含まれています。

LT3040のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、デモ回路DC2783A用デモ・マニュアルと併せて参照してください。LT3040は、ICの下側にパッドが露出した12ピンMSOPおよび10ピン(3mm x 3mm)プラスチックDFNパッケージに組み立てられています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。

DC2783A
LT3040EDDデモ用ボード | 20V、200mA、超低ノイズ、超高PSRR高精度DAC/リファレンス・バッファ

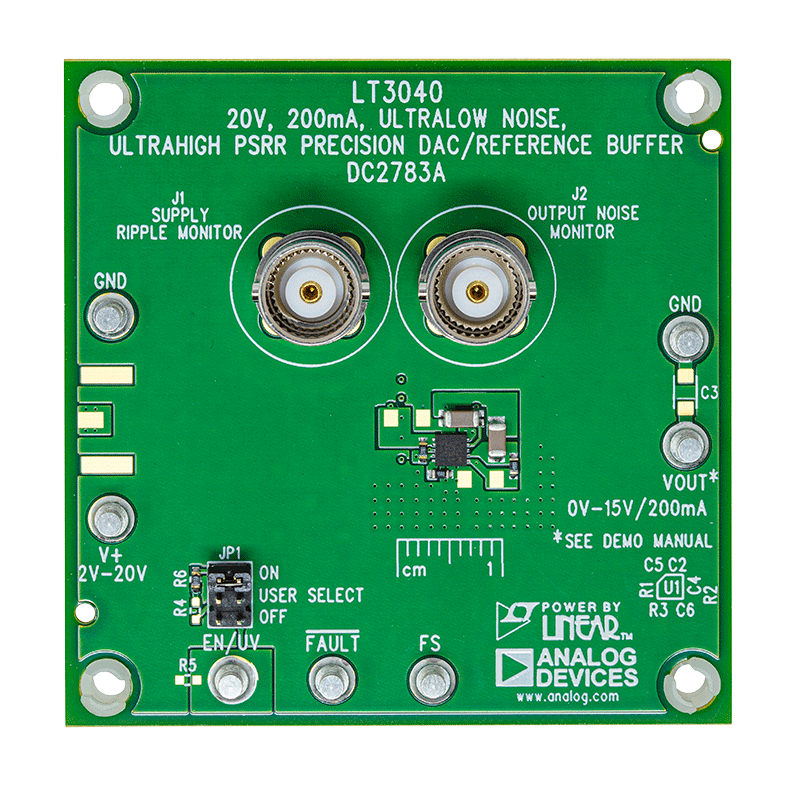

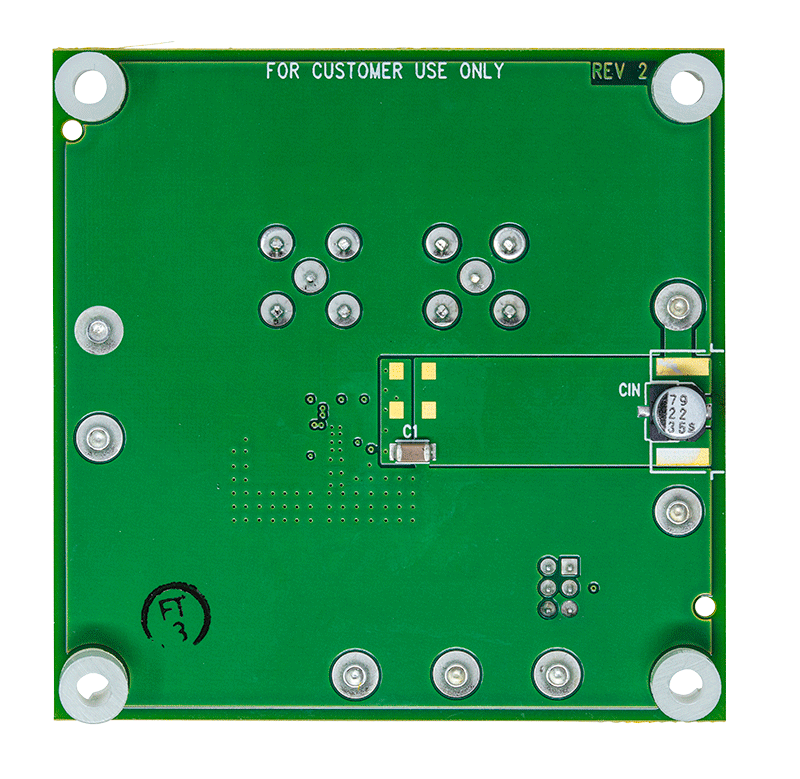

DC2783A Evaluation Board DC2783A Evaluation Board - Top View DC2783A Evaluation Board - Bottom View
