楼宇技术电源解决方案

ADP2230集成两个高效率、低静态电流、800 mA、降压、DC-DC转换器，采用小型10引脚3 mm × 3 mm LFCSP封装。 整个解决方案仅需五个小型外部元件。 当ADP2230使用三个0603电容和两个2 mm × 2 mm电感时，解决方案总面积约为48 mm2，是满足各种便携式应用需求的最小尺寸方案。

ADP2230降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。 为减少输入电流纹波，降压输出以错相方式工作。 为确保便携式应用的电池使用寿命最长，ADP2230提供变频省电模式，在小负载条件下可降低开关频率。

在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。 ADP2230采用2.3 V至6.5 V输入电压工作，允许使用多个碱性电池、NiMH电池、锂电池或其他标准电源为其供电。

ADP2230提供多种选择来设置工作频率。 为实现轻载效率较大化，ADP2230在PSM模式下能以更低的开关频率工作，并随着负载增加而自动切换到PWM模式。 当噪声比效率更为重要时，可强制ADP2230采用仅PWM工作模式(2 MHz)。 ADP2230还可通过SYNC引脚与1.5 MHz至2.5 MHz外部时钟同步。 使用外部时钟同步控制时，两个降压输出与所施加的时钟信号同相。

ADP2230内置功率开关、同步整流器和补偿元件，可较大程度减少外部器件数量并提高效率。 其他重要保护特性包括：欠压闭锁，用来防止电池深度放电；内部软启动，用来防止启动时的输入电流过冲；以及集成式、开关电阻型QOD功能，用于器件禁用时的输出自动放电。 短路保护和热过载保护电路可以防止器件在不利条件下受损。

应用

• 便携式和电池供电设备
• 自动抄表器(WSN)
• POS设备和交易处理设备
• 移动电话
• 数码相机和音频设备
• 医疗仪器
• 中幅平板电脑

LTC4291-1 / LTC4292 芯片组是一款 4 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3bt Type 3 和 Type 4 规范的以太网供电 (PoE) 系统中使用而设计。LTC4291-1 / LTC4292 为给符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电进行设计。LTC4291-1 / LTC4292 芯片组通过利用低 RDS(ON) 外部 MOSFET 和每个电源通道 0.15Ω 的检测电阻器实现了业内较低的热耗散。变压器隔离型通信协议替代了昂贵的光电耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。

高级电源管理功能包括每端口 14 位电流监视、可编程电流限制和预选端口的通用快速关断。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 检测使用一种专有的多点检测机制，因而对 PD 误识别具有卓越的抗扰能力。支持自动分类 (autoclass) 和 5 事件物理分类。LTC4291-1 / LTC4292 包括一个可在高达 1MHz 频率下运行的 I²C 串行接口。LTC4291-1 / LTC4292 可通过引脚或 I²C 进行编程，以协商高达 71.3 W 的 PD 接收功率。

LTC4292/LTC4291 芯片组是一款 4 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC4292/LTC4291 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC4292/LTC4291 芯片组通过利用低 R_DS(ON) 外部 MOSFET 实现行业内较低的散热，并提供每个电源通道 0.15Ω 的感应电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流监控、可编程电流限制和预选端口的通用快速关闭。免费许可证附带先进的电源管理主机软件。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC4292/LTC4291 附带一个可在高达 1MHz 频率下运行的 I²C 串行接口。LTC4292/LTC4291 可对引脚或 I²C 进行编程以将 PD 传输的功率提升到高达 71.3W。

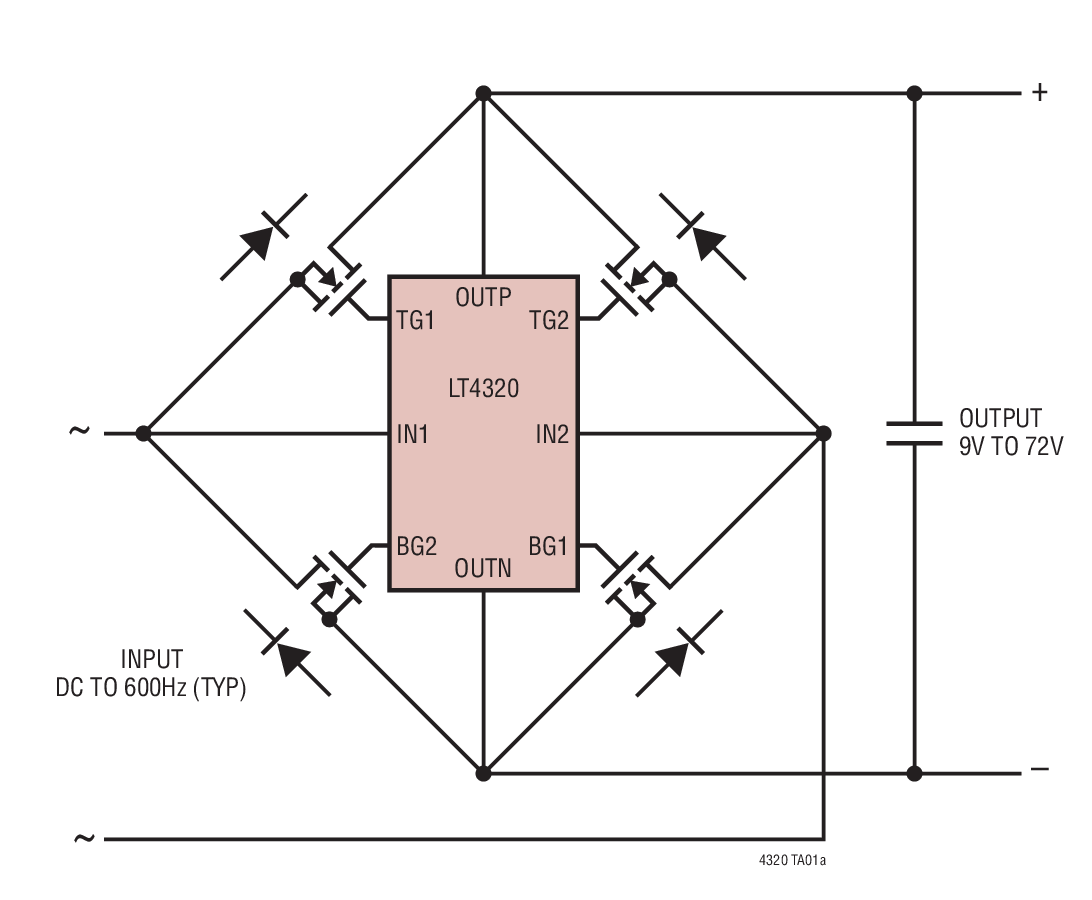

LT4320 / LT4320-1 是理想二极管桥控制器，可驱动 4 个 N 沟道 MOSFET，支持从 DC 至 600Hz (典型值) 的电压整流。通过较大限度地增加可用电压并降低功耗 (见热录像仪比较)，该理想二极管桥控制器简化了电源设计并降低了电源成本，尤其是在低电压应用中。

另外，理想二极管桥还消除了热设计问题和昂贵的散热器，并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计，从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路，则快速关断以较大限度地抑制反向电流瞬变。

LT4320 设计用于 DC 至 60Hz (典型值) 电压整流，而 LT4320-1 则专为 DC 至 600Hz (典型值) 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同，可以执行更高频率的运作。

应用

• 安保摄像机
• 地面或机载功率分配系统
• 具有一个辅助输入的以太网供电设备
• 极性无关的电源输入
• 替代二极管电桥

LT4321 是一款双路理想二极管桥控制器，其可使一部以太网供电 (PoE) 受电设备 (PD) 从 RJ-45 数据线对和/或空闲线对接收任一电压极性的电源。LT4321 和 8 个 N 沟道 MOSFET 可替代一个无源 PoE 整流器桥中的 8 个二极管。LT4321 简化了热设计并可增加输送功率。

一个内部充电泵可实现一个全 NMOS 桥，从而免除了体积更大且更加昂贵的 PMOS 开关。LT4321 适合于两对线和四对线应用。高阻抗输入检测引脚可防止在未用线对上出现反向电流。如果电源发生故障或短路，则快速关断以较大限度地抑制反向电流瞬变。与分立式理想二极管桥解决方案不同，LT4321 将在整个瞬变过程中正常运作，而无需使能未通电线对上的 MOSFET。

应用

• PoE / PoE+ / LTPoE++ 受电设备
• 电信电源的 DC 极性校正和理想二极管 “或”

LT8608是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，瞬态电流功耗仅为1.7µA。LT8608可以提供1.5A连续电流。低纹波突发工作模式可在极低输出电流下保持高效率，同时使输出纹波低于10mV。采用峰值电流模式拓扑的内部补偿可使用小型电感，导致快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置V_IN欠压闭锁或关断LT8608。当V_OUT在±8.5%编程输出电压范围内以及故障条件下，PG标志会发出信号。

MSOP封装包括SYNC引脚以便同步到外部时钟或选择突发工作模式或带或不带扩频的跳脉冲模式；TR/SS引脚可设置软启动或跟踪。DFN封装省略了这些引脚，可以购买采用不同跳脉冲或突发工作模式的产品。

应用

• 通用降压
• 低 EMI 降压

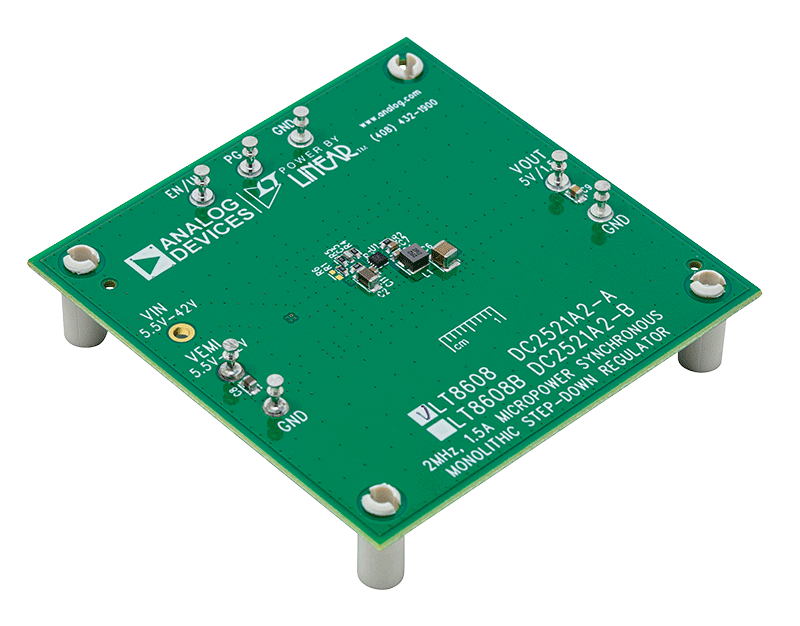

演示电路 2521A 是一款 42V、1.5A 微功耗同步降压型稳压器，其采用了 LT8608/ LT8608B。该演示电路有两种装配版本。DC2521A-A 用于 LT8608，DC2521A-B 则用于 LT8608B。

LT8608/LT8608B 是紧凑型、高效率、高速同步单片式降压型开关稳压器。2mm × 2mm DFN 封装中内置顶端和底端电源开关、补偿组件和其他必要电路，以较大限度减少外部组件并简化设计。LT8608 与 LT8608B 之间的差别是，LT8608 在轻负载条件下工作于低纹波突发模式 (Burst Mode^®) ，而 LT8608B 在轻负载下则执行跳脉冲模式。由于执行突发模式操作，因此当输出稳定在 5V 时，LT8608 仅消耗 1.7μA 静态电流。而由于执行跳脉冲模式操作，所以 LT8608B 的静态电流较高。

该演示板设计提供 5V 输出和 5.5V 至 42V 的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。

该演示板专为采用 5.5V 至 42V 输入提供 5V 输出而设计。宽输入范围支持各种输入源，例如汽车电池和工业电源。

该演示板安装了一个 EMI 滤波器。如需使用此 EMI 滤波器，应将输入连接到 V_EMI，而非 V_IN。可在 EMI 滤波器中增设一个现在板上默认为一根 0Ω 跳线的电感器 L2，以进一步降低传导辐射。

LT8608 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册与 DC2521A 的本演示手册配合阅读。

ADP2230评估板有助于快速测试ADP2230性能。 该评估板附带可调输出选项，允许对多个输出电压进行测试。 这些评估板通过预配置，将一路输出设置为1.2 V，一路设置为3.3 V。用户通过替换评估板上的设置电阻可以调整输出。

有关ADP2230双通道降压转换器的更多信息，参见ADP2230数据手册。

ADP5090演示平台是一种用于能量采集的即插即用评估板(ADP5090-2-EVALZ)。该演示平台包括光伏(PV)板和所有电源管理功能，支持通过能量采集为器件供电。基于Alta Device™ PV电池或IXYS™ Corporation PV电池，以及ADP5090能量采集电源管理IC而构建。

ADP5090演示平台将光能转换为电能。PV板将光能转换为0.8 V电能。ADP5090将输入电压从0.8 V升至3.5 V，并将能量存储在超级电容中。

此外，集成板上压差(LDO)调节器，以低于超级电容中的3.5 V存储电压的供电电压为负载供电。Alta Device PV电池是一种基于砷化镓的采光电池。PV电池针对室内环境进行了优化，通常勒克斯水平为200至1000勒克斯。

ADP5090是一款超低功耗的同步升压DC-DC调节器。输入电压为0.38 V至3.3 V，集成功率开关、同步整流器和电池管理功能，可实现高效率解决方案。该演示平台可轻松评估该器件。

有关ADP5090器件的详细信息，请参考ADP5090数据手册，使用ADP5090-2-EVALZ时应同时参阅该数据手册。

该演示平台系统也直接插入ADI WSN演示平台中。

本用户指南描述如何设置ADP5090-2-EVALZ板和使用它为负载供电。
