RT6804-1
RT6804-1
量产
抗辐射的多节电池的电池组监视器
- 产品模型
- 1
Viewing:
产品详情
- 总电离辐射剂量 (TID) 为 15kRad (SI)， 符合 MIL-STD-883 TM1019 条件 A
- 单粒子效应 (LET) 阈值线性能量传输 (LET) ≥ 21.17MeV-cm2/mg
- 以 MIL-PRF-38535 N 级和 PEM-INST-001 作为指南进行处理
- 提供 TID 和 SEE 报告
- 最多可测量 12 个串联电池单元
- 可堆叠架构支持数百个单元
- 内置式 isoSPI™ 接口：
- 1Mbps 隔离式串行通信
- 使用一根双绞线，最长 100 米
- 低 EMI 易感性和辐射

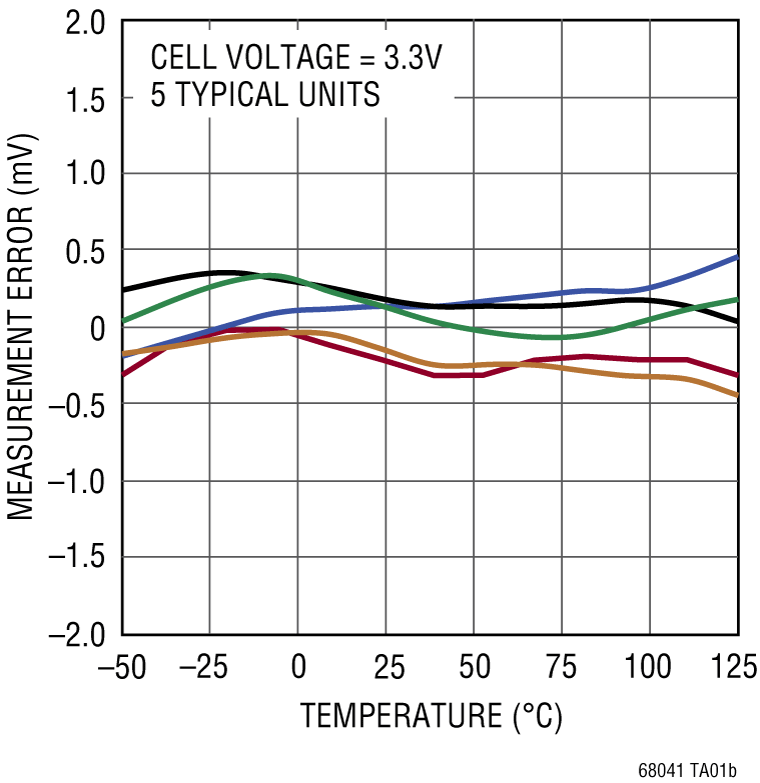

- 最大总测量误差为 1.2mV
- 只需 290µs 即可测量系统中的所有单元
- 同步电压和电流测量
- 具有频率可编程 3 阶噪声滤波器的 16 位 Δ-Σ ADC
- 为符合 ISO26262 标准的系统而设计
- 具有可编程定时器的无源单元平衡
RT6804 是一款第 3 代多节电池的电池组监视器，可测量多达 12 个串接电池的电压，总测量误差小于 1.2mV。0V 至 5V 的电池测量范围使 RT6804 成为大多数电池化学组成的合适之选。所有 12 节电池的电压可在 290µs 内完成测量，并可选择较低的数据采集速率以实现高的噪声抑制。

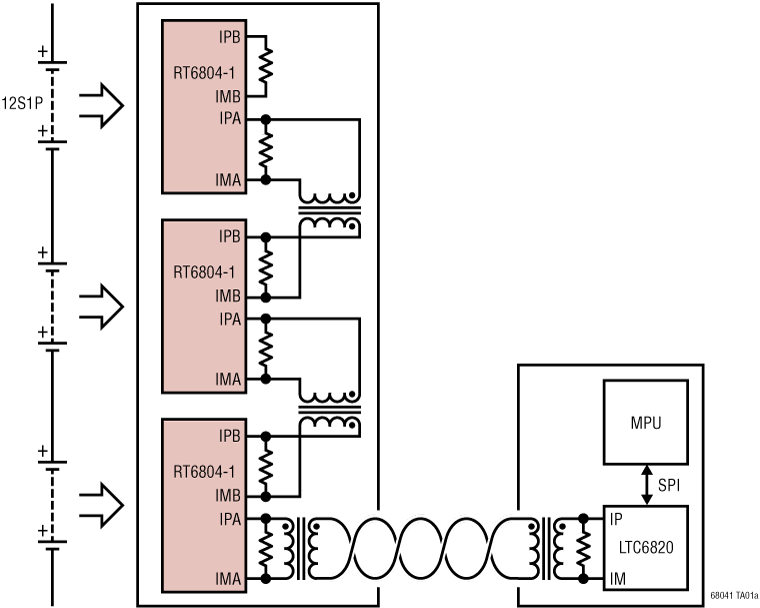

可以将多个 RT6804 器件串接起来，因而能在长的高电压电池串中实现电池的同时监视。RT6804 有一个 isoSPI 接口，用于实现高速、抗 RF 干扰的局域通信。使用 RT6804-1 时，多个器件采用菊链式连接，且所有器件使用一根主处理器接线。
其他特点包括针对每节电池电荷的被动平衡、一个内置的 5V 稳压器和 5 根通用的 I/O 线。在睡眠模式中，电流消耗降低至 4µA。RT6804 可直接由电池或一个隔离式电源供电。
参考资料
辐射报告 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

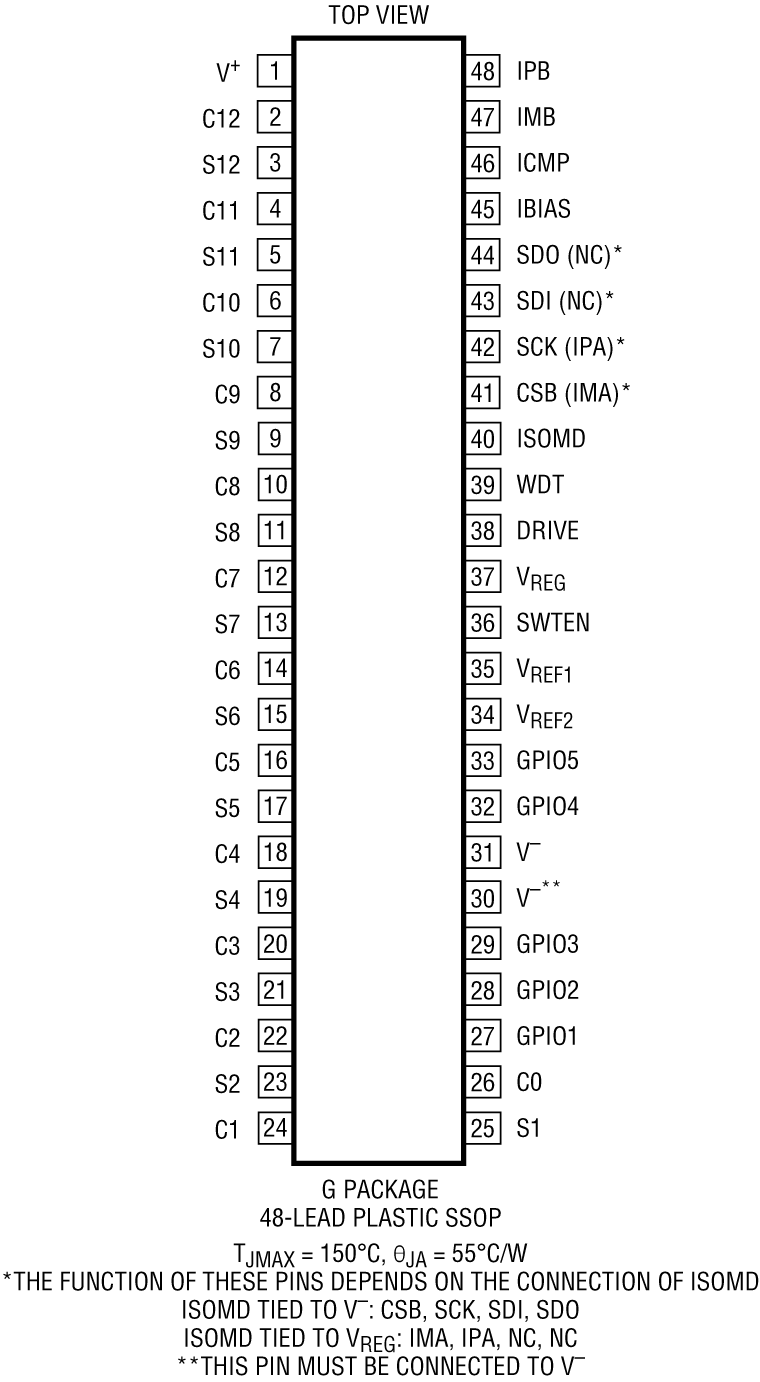

| RT6804HG-1 | 48-Lead SSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT |
||
| RT6804HG-1 | ||
|
11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC |
||
| RT6804HG-1 | ||
