MAX77301A
推荐新设计使用符合JEITA标准的锂离子充电器，带有Smart Power Selector、自动检测和USB
安全快速充电、适配器类型检测和最大充电电流枚举
- 产品模型
- 2
产品详情
- 支持从USB端口充电
- 自动检测适配器类型
- 输入电流高达1500mA，充电电流高达900mA
- 无需处理器干预的枚举
- 支持USB低速和全速操作
- 符合USB 2.0规范和电池充电规范（修订版1.1）
- 符合下一代低压锂离子电池规范
- 输入过压保护高达16V
- Smart Power Selector可在电池已放电或无电池的情况下支持电源路径运行
- 电池检测功能包括带有开路保护器的电池组
- 热调节防止过热
- 充电完成、预充电和时间/温度错误的LED指示灯
- 串行(400kHz) I²C兼容接口
- 关断电流：6µA（典型值）
- 2.44mm x 2.44mm、25引脚WLP封装

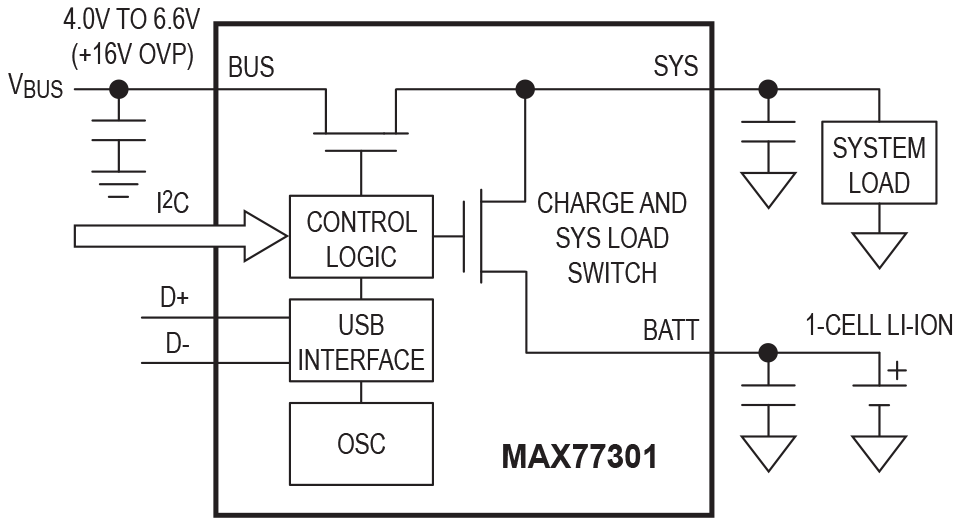

MAX77301是一款符合JEITA标准的*锂离子线性电池充电器，可通过连接USB端口、专用充电器或通用适配器来运行。该IC通过USB主机或集线器提供自动适配器类型检测和枚举。该IC集成了独立的电池充电开关、电流检测电路、MOSFET调整元件、热调节电路，并且无需外部反向阻断肖特基二极管，以打造超简单和小巧的USB兼容充电解决方案。
该IC具有自动检测充电适配器类型的功能，因此可以区分USB 2.0设备、USB充电器、专用充电器设备以及标准输入适配器。请参见完整数据手册中的表2。使能枚举后，该IC会自动与USB主机协商，从而无需处理器干预即可从USB 2.0设备或USB充电器获得超高的可用充电电流。适配器类型检测符合USB 2.0以及电池充电规范修订版1.1。
该IC控制单节锂离子电池的充电顺序，包括电池检测、预检测、快速充电、充满和充电终止。充电过程使用恒定电流、恒定电压和恒定芯片温度(CCCVCTj)调节进行控制，以确保在所有条件下都能安全运行。该IC还符合JEITA电池充电要求。
Smart Power Selector™功能可充分利用有限的USB或适配器电源。电池充电电流的设置不受输入电流限制的影响。电池通过系统未使用的电源充电。电池可在需要时充当输入源的辅助。在没有电池、电池放电或电池耗尽的情况下也能维持系统电压，确保应用的正常运行。自动输入选择功能可将系统从电池切换到外部电源。
电池充电特性、输入电流限制和保护功能完全可通过I²C接口编程。这为与各种适配器和电池尺寸搭配使用提供了灵活性。
其他功能包括欠压闭锁(UVLO)、过压保护(OVP)、充电状态标志、充电故障标志、输入电源正常监测器、电池检测、符合JEITA标准的充电、充电定时器、3.3V/10mA辅助输出和一个外部电源开关。
应用
- 蓝牙耳机、PDA和MP3播放器
- 其他便携式设备
参考资料
数据手册 1
技术文章 1
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX77301AEWA+ | Wafer-Level Package 5x5 Bump, Full Array | ||
| MAX77301AEWA+T | Wafer-Level Package 5x5 Bump, Full Array |
