MAX7705
量产微处理器电源监测器与复位
电源监控与复位电路
Viewing:
产品详情
- 无需外部元件
- 低成本
- 高精度复位阈值
- 280ms上电复位延迟
- 8引脚DIP和SO封装

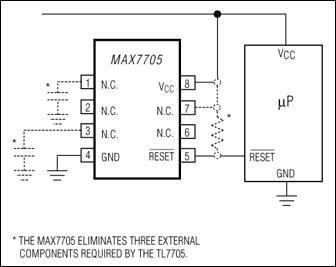

在使用具有RESET输入的微处理器(µP)的应用中，MAX7705在功能和插座上与TL7705兼容，但不需要外部元件。它提供电源毛刺抑制功能和有保证的上电复位延迟，同时功耗通常只有+5V电源的1/27。
MAX7705监控µP和数字系统中的电源。RESET输出在VCC低至1V时有效。该器件无需外部元件，也不用进行调整，可实现非常可靠的低成本电路。
在加电、关断和掉电情况下提供系统复位。当VCC低于复位阈值时，RESET为低电平并使µP保持复位状态。VCC上升到复位阈值以上达280ms后，RESET将变为高电平。MAX7705采用8引脚DIP和SO封装。
应用
- 元件数量很少的低成本处理器系统
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 监控电路和复位器IC 13 | ||
| MAX809 | 量产 | 3引脚微处理器复位电路 |
| MAX810 | 量产 | 3引脚微处理器复位电路 |
| MAX811 | 量产 | 4引脚微处理器电压监测器，带有手动复位输入 |
| MAX812 | 量产 | 4引脚微处理器电压监测器，带有手动复位输入 |
| MAX6326 | 量产 | 3引脚、SC70/SOT封装、超低功耗的微处理器复位电路 |
| MAX6327 | 量产 | 3引脚、SC70/SOT封装、超低功耗的微处理器复位电路 |
| MAX6328 | 量产 | 3引脚、SC70/SOT封装、超低功耗的微处理器复位电路 |
| MAX6332 | 3引脚、超低电压、低功耗、微处理器复位电路 | |
| MAX6333 | 量产 | 3引脚、超低电压、低功耗、微处理器复位电路 |
| MAX6334 | 量产 | 3引脚、超低电压、低功耗、微处理器复位电路 |
| MAX6335 | 量产 | 4引脚、超低电压、低功耗、微处理器复位电路，带有手动复位 |
| MAX6336 | 量产 | 4引脚、超低电压、低功耗、微处理器复位电路，带有手动复位 |
| MAX6337 | 量产 | 4引脚、超低电压、低功耗、微处理器复位电路，带有手动复位 |
