MAX682
MAX682
量产3.3V输入、稳压输出5V的电荷泵
每100mA输出只需1µF电容
- 产品模型
- 2
Viewing:
产品详情
- 每100mA输出电流只需1µF超小电容
- 无需电感
- 采用1.1mm高度µMAX封装(MAX683/MAX684)
- 输出电流高达250mA(MAX682)
- ±4%调节输出电压
- 可调开关频率：50kHz至2MHz
- 输入电压范围：2.7V至5.5V
- 跳脉冲模式下的静态电流：100µA
- 关断电流：0.1µA
MAX682/MAX683/MAX684电荷泵稳压器从2.7V至5.5V输入产生5V输出。其经过专门设计，可在需要紧凑设计的应用中用作高效辅助电源。MAX682、MAX683和MAX684分别提供250mA、100mA和50mA输出电流。

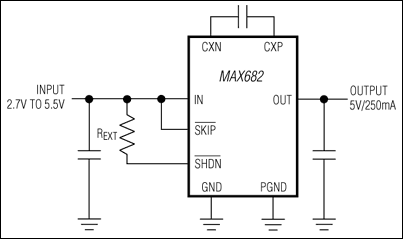

这些完整的5V稳压器只需要一个电阻和三个外部电容——不需要电感。高开关频率（通过外部可调至高达2MHz）和专门设计的调节方案支持每100mA输出电流使用1µF的超小电容。MAX683/MAX684采用节省空间的8引脚µMAX封装，高度仅为1.1mm，而MAX682采用8引脚SO封装。
应用
- 3.3V至5V本地转换应用
- 3V至5V GSM SIMM卡
- 备用电池升压转换器
- 电池供电应用
- 闪存电源
- 微型设备
- PCMCIA卡
参考资料
数据手册 2
可靠性数据 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX682ESA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX682ESA+T | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| MAX682ESA+ | 量产 | |
| MAX682ESA+T | 量产 | |
