MAX66240

推荐新设计使用

DeepCover安全认证器，具有ISO 15693、SHA-256和4Kb用户EEPROM

首款基于SHA-256对称密钥的认证器

数据手册 (Rev. 5)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 专用硬件加速SHA引擎
  • 强大认证能力，面临高位数用户可编程密码和输入挑战
  • 4096位用户EEPROM，采用用户可编程的R/W保护选项，包括OTP/EPROM仿真模式
  • 唯一的工厂编程64位标识号
  • ISO/IEC 15693：最高26kbps
  • 为所有引脚提供±2kV HBM ESD保护
MAX66240
DeepCover安全认证器，具有ISO 15693、SHA-256和4Kb用户EEPROM
MAX66240 Block Diagram MAX66240 Circuit Diagram MAX66240 Pin Configurations
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

应用笔记 2

设计笔记 1

技术文章 8

如需完整文档，请填写保密协议(NDA)。要申请获取NDA，请点击此处。
了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
嵌入式安全和1-Wire 1
MAX66300
推荐新设计使用 带SHA-256和RFID读卡器的DeepCover安全认证器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DeepCover® Security Lab

打开工具

评估套件

eval board
schematic 1
MAX66240EVKIT

MAX66240的标签评估套件，需要NFC阅读器

立即购买 更多内容

特性和优点

  • 13.56MHz HF接口
  • 用户EEPROM安全认证存储器页读/写操作
  • 用户EEPROM页/块读/写操作
  • 写“密钥”及计算信息验证代码的安全操作

产品详情

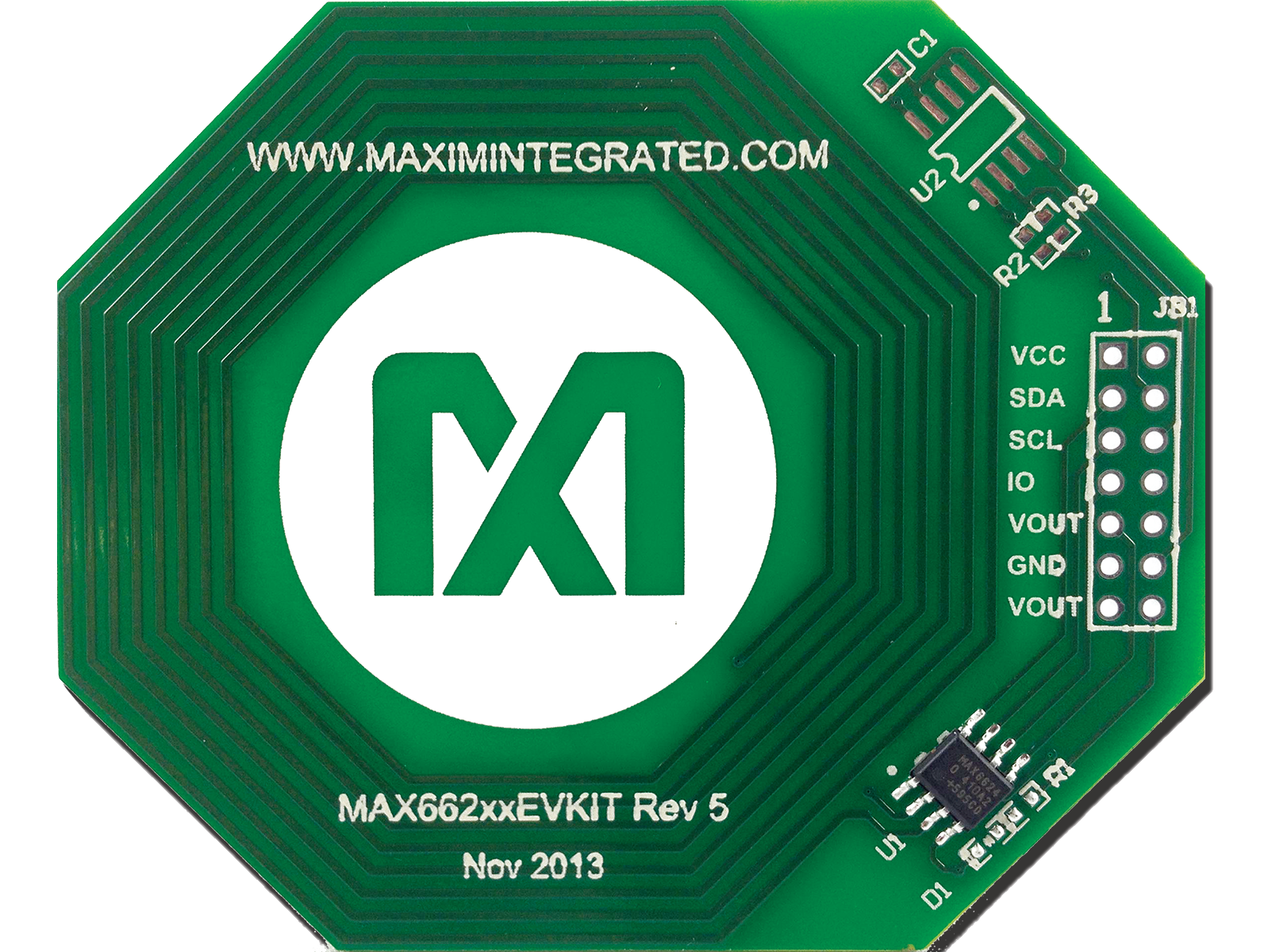

MAX66240评估板(EV kit)参考设计为完全就绪的PCB，演示Maxim的MAX662xx家族安全HF IC。电路板采用六边形天线结构(见评估板照片及完整数据资料中的图3)，调谐至13.56MHz。

评估板是设计师、测试和系统工程师评估MAX66240标签方案的平台。评估板允许用户评估器件主要特性的性能和能力，是新NFC/RFID标签设计入门的好平台。

应用

  • 接入控制
  • 资产跟踪
  • 医用传感器鉴定与校准
  • 打印机色带盒配置与监测
  • 系统知识产权保护

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

立即购买 更多内容

特性和优点

  • 安全、非接触RFID读卡器(MAX66300)
    • 3.3V或5V AFE工作电压
    • 通过MAXQ610支持UART和SPI接口
    • 配置适合直接天线连接的低功耗系统
    • 板载13.56MHz和24MHz振荡器
    • 基于对称密钥的安全认证系统
    • 用于电路板复位和MAX66300复位的按钮
    • 端口选择开关控制
    • 用于SPI、UART的跳线和控制信号
  • 具有保护的标签方案，带有外设连接(MAX66242)
    • 13.56MHz HF接口
    • 用户EEPROM安全认证存储器页读/写操作
    • 用户EEPROM页或块读/写操作
    • 写密钥和计算MAC的安全操作
    • 能量收集VOUT，用于将LED打开/关断
    • 通过I2C与板载温度传感器IC DS75S通信
  • 提供MAX66300-24x评估系统软件

产品详情

MAX66300-24x评估板(EV系统)包括MAX66300评估板(EV kit)和MAX66242标签认证器。MAX66300评估板包括用于13.56MHz非接触通信的RFID读卡器和SHA-256安全认证协处理器。RFID读卡器符合ISO 15693标准，安全认证协处理器基于FIPS 180-4标准。MAX66242标签方案符合ISO 15693标准。通过将MAX66300评估板与MAX66242评估板组成一套系统，评估软件可显示质询和响应安全认证过程以及其他器件相关功能。

应用

  • 资产跟踪
  • 消费品认证
  • 血糖仪/监测仪
  • 手持读卡器模块
  • 打印机读卡器(墨盒)
  • 安全门禁控制
MAX66240EVKIT
MAX66240的标签评估套件，需要NFC阅读器
MAX66240EVKIT Photo
MAX66300-24XEVKIT
Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242
