MAX34417
量产SMBus、四通道、极宽动态范围功耗累加器
延长移动设备的电池寿命
- 产品模型
- 2
产品详情
- 支持代码优化，将便携式平台的功耗降至最低
- 四个功耗监测器，86dB宽动态范围
- 测量电流和电压
- 低功耗
- 慢速模式，以降低功耗
- 关断模式
- 自动操作，将处理器开销降至最低
- 每通道56位功耗累加器，在1024采样每秒的采样率下可捕获4.55小时的数据。
- 每通道14位电压寄存器
- 高度集成方案将元件数量、PCB空间和BOM成本降至最低
- 0.5V至20V较宽的电流共模范围
- 100mV低满幅、电流检测电压
- 低至5μV电流检测电压
- I2C/SMBus接口，带总线超时
- 温度范围：-40°C至+85°C

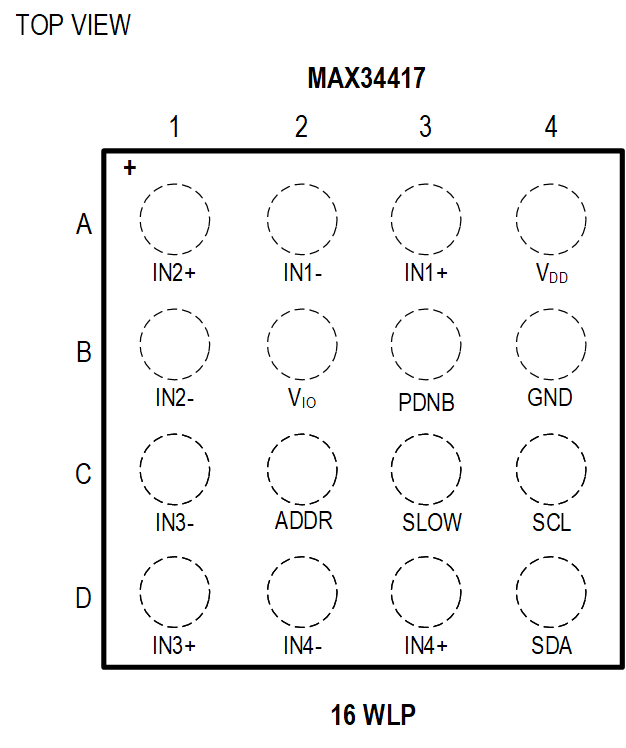

- 小尺寸、2mm x 2mm占位面积晶圆级封装(WLP)，16焊球，焊球间距为0.4mm
- 开发简单
- 提供具有高级GUI的评估板

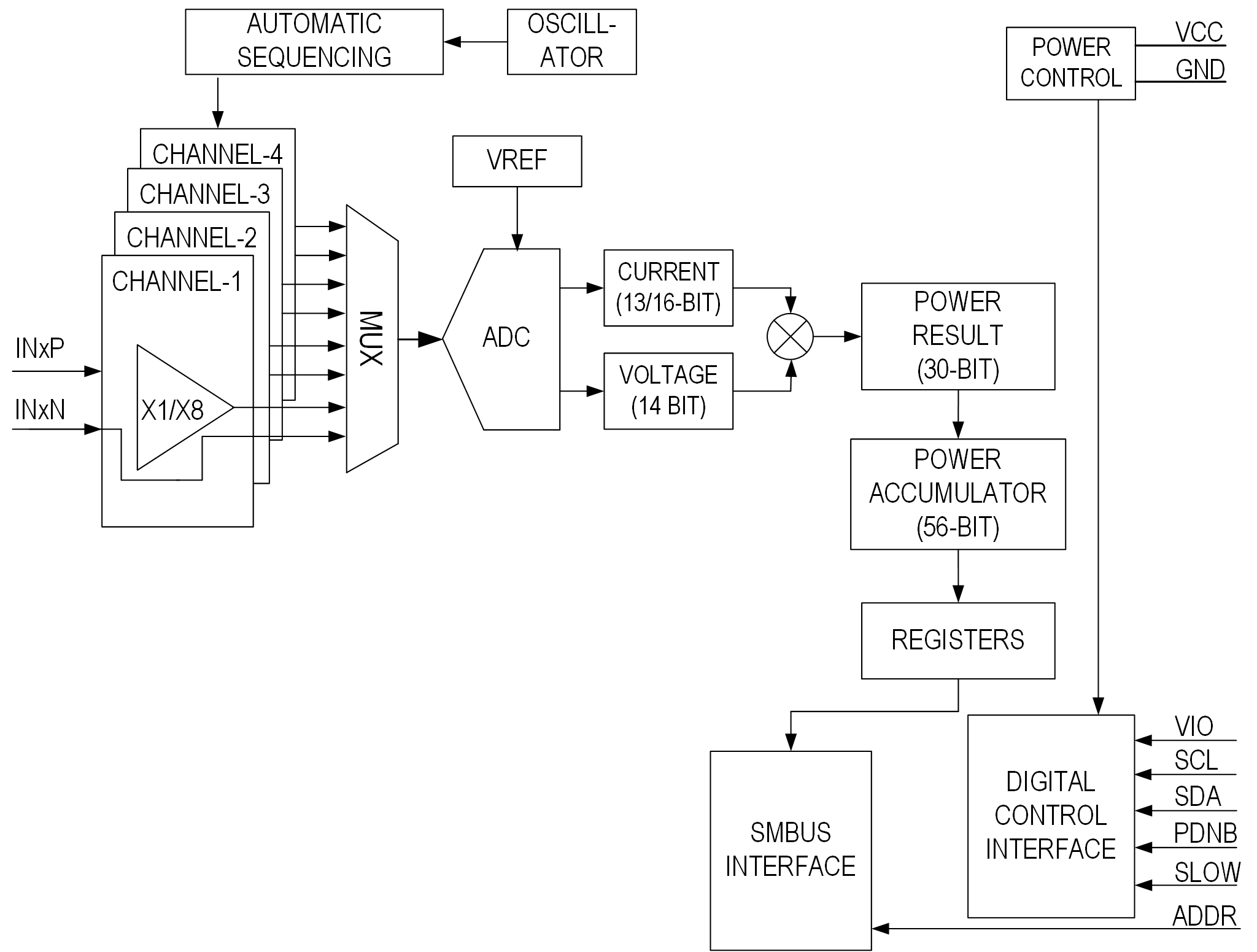

MAX34417为电流和电压监测器，专门用于确定便携系统的功耗。器件具有极宽动态范围(20,000:1)，允许高精度测量此类系统的功耗。器件可通过标准的I2C/SMBus串行接口进行配置和监测。单向电流传感器利用低满幅检测电压提供高精度高边操作。器件自动采集电流检测和电压采样，通过将采样相乘获得功率值，然后将功率值累加。接收到主机命令时，器件将功率采样以及累加值传输至一组主机可访问的寄存器。传输过程不会丢失采样，允许主机非实时读取数据，而且可以以任意时间间隔进行读取。
应用
- 服务器
- 智能电话
- 平板电脑
- 超极本
参考资料
数据手册 1
用户手册 1
应用笔记 2
设计笔记 1
评估设计文件 1
视频 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX34417ENE+ | Wafer-Level Package 4x4 Bump, Full Array | ||
| MAX34417ENE+T | Wafer-Level Package 4x4 Bump, Full Array |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 电流检测放大器 1 | ||
| MAX34407 | 量产 | SMBus四通道、宽动态范围功耗累加器 |
工具及仿真模型
评估套件
MAX34417 评估板
特性和优点
- 很容易评估MAX34417
- USB-12C/SMBus接口
- 兼容PC、笔记本电脑或运行Windows XP®、Windows® 7/8/10的平板电脑
- 经过验证的PCB布局
- 完全装配并经过测试
产品详情

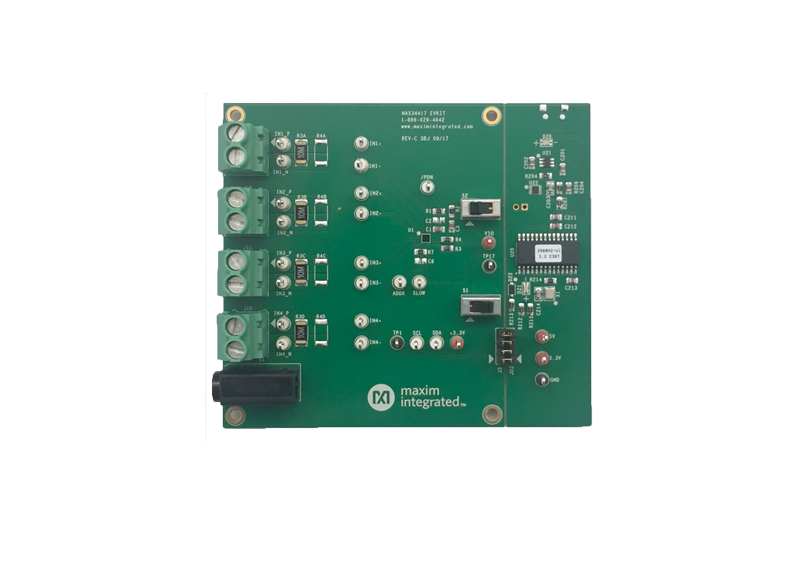

MAX34417评估板(EV kit)提供评估MAX34417 SMBus 4通道高动态范围功耗累加器所需的硬件和软件图形用户界面(GUI)。评估板包括已安装MAX34417ENE+，以及与PC通信的micro-USB电缆。
观看视频：MAX34417评估系列简介 应用
- 服务器
- 智能电话
- 平板电脑
- 超极本
