MAX20828T
MAX20828T
推荐新设计使用双路输出8A、3MHz、2.7V-16V降压型开关稳压器
- 产品模型
- 2
Viewing:
产品详情
- 功率密度高，元件数量少
- 双输出或双相操作
- 单电源操作，并集成用于偏置生成的 LDO
- 可选 2.5V 至 5.5V 外部偏置，可实现更高效率
- 3.5mm x 4.6mm、21 引脚 FC2QFN 紧凑型封装
- 内部补偿
- 宽工作范围
- 2.7V 至 16V 输入电压范围
- 0.5V 至 5.8V 输出电压范围
- 可配置开关频率：500kHz 至 3MHz
- 结温范围：-40°C 至 +125°C
- 通过 3 个引脚搭接可编程引脚来选择不同配置
- 每个输出都有独立的使能和电源正常指示
- 优化的性能和效率
- 峰值效率：92.5%（VDDH = 12V、VOUT = 1.8V、fSW = 1MHz）
- 交错式 180° 错相工作
- 可选 AMS 可改善负载瞬态
- 可选 DCM 可提高轻负载效率
- 主动电流均衡支持双相操作
MAX20828T是一款完全集成式双路输出高效降压型DC-DC开关稳压器。该稳压器可以采用2.7V至16V输入电源，支持0.5V至5.8V稳压输出，每路输出提供高达8A负载电流。两个输出可以并联成为一个单路输出、双相稳压器，从而支持高达16A的负载电流。
该器件的开关频率可在500kHz至3.0MHz之间进行配置，并能够优化解决方案的尺寸和性能设计。
MAX20828T采用具有内部补偿的固定频率、电流模式控制。双路开关稳压器以180°错相运行。MAX20828T采用可选的先进调制方案(AMS)来提供更高的动态负载瞬变性能。该器件还采用可选的断续导电模式(DCM)操作来提高轻负载效率。可以通过将引脚搭接电阻从PGM_引脚连接到地来选择操作设置和可配置功能。
MAX20828T具有内部1.8V LDO输出，为栅极驱动器(VCC)和内部电路(AVDD)供电。该器件还包含可选的LDO输入引脚(LDOIN)，可以连接2.5V至5.5V偏置输入电源来实现更高效率。
MAX20828T集成了多种保护功能，包括正负过流保护、输出过压保护和过温保护，可确保设计稳定可靠。
MAX20828T采用紧凑型3.5mm x 4.6mm FC2QFN封装，支持-40°C至+125°C工作结温。MAX20828T与MAX20808/MAX20808T和MAX20812/MAX20812T尺寸兼容。
应用
- 数据中心电源
- 通信设备
- 网络设备
- 服务器和存储
- 负载点稳压器
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20828TAFH+ | 21-LFCSP-3.5X4.6X0.7 | ||
| MAX20828TAFH+T | 21-LFCSP-3.5X4.6X0.7 |
这是最新版本的数据手册
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-Sim评估套件

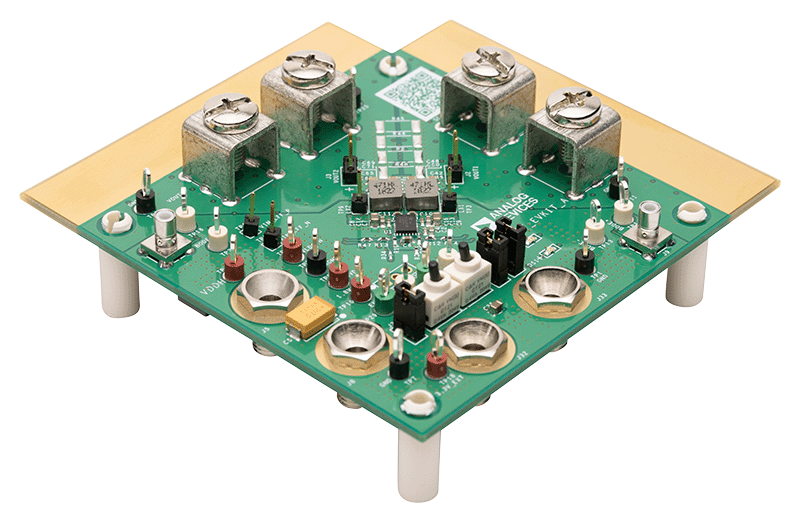

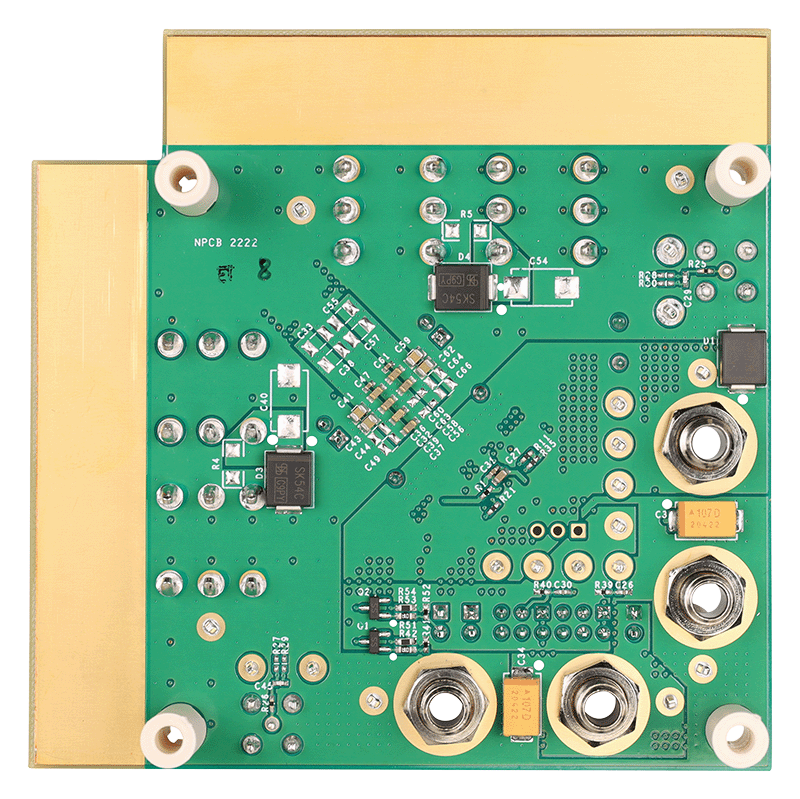

MAX20828T 评估套件
