MAX20095

量产

备份电池充电器和升压控制器

集成备份电池充电器和升压控制器

数据手册 (Rev. 8)
产品模型
10
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高效方案
    • 最小2V同步整流升压，带有n沟道FET控制
    • 跳脉冲模式保证效率高于50% @ 1mA
  • 多功能支持减小方案尺寸
    • 3V至6V CC/CV电池充电器
    • 通过I2C设置充电电流，高达1A
    • 通过I2C选择CV电压和CC电流
    • 栅极驱动输出，支持p沟道负载断开
    • 备份电池切换触发信号
  • 监测备份电池的健康状态
    • I2C接口诊断和控制
    • 高精度内部电流驱动，支持电池阻抗测量
    • 模拟读取备份电池的内部驱动电流
    • 远端检测，支持BATT_电压测量
  • 汽车环境下可靠工作
    • 3.5V至36V VIN (40V抛负载容限)
    • 电池连接引脚漏电流小于1µA
    • -40°C至+125°C工作温度范围
    • 28引脚、侧面防潮TQFN封装，支持光学检测
MAX20095
备份电池充电器和升压控制器

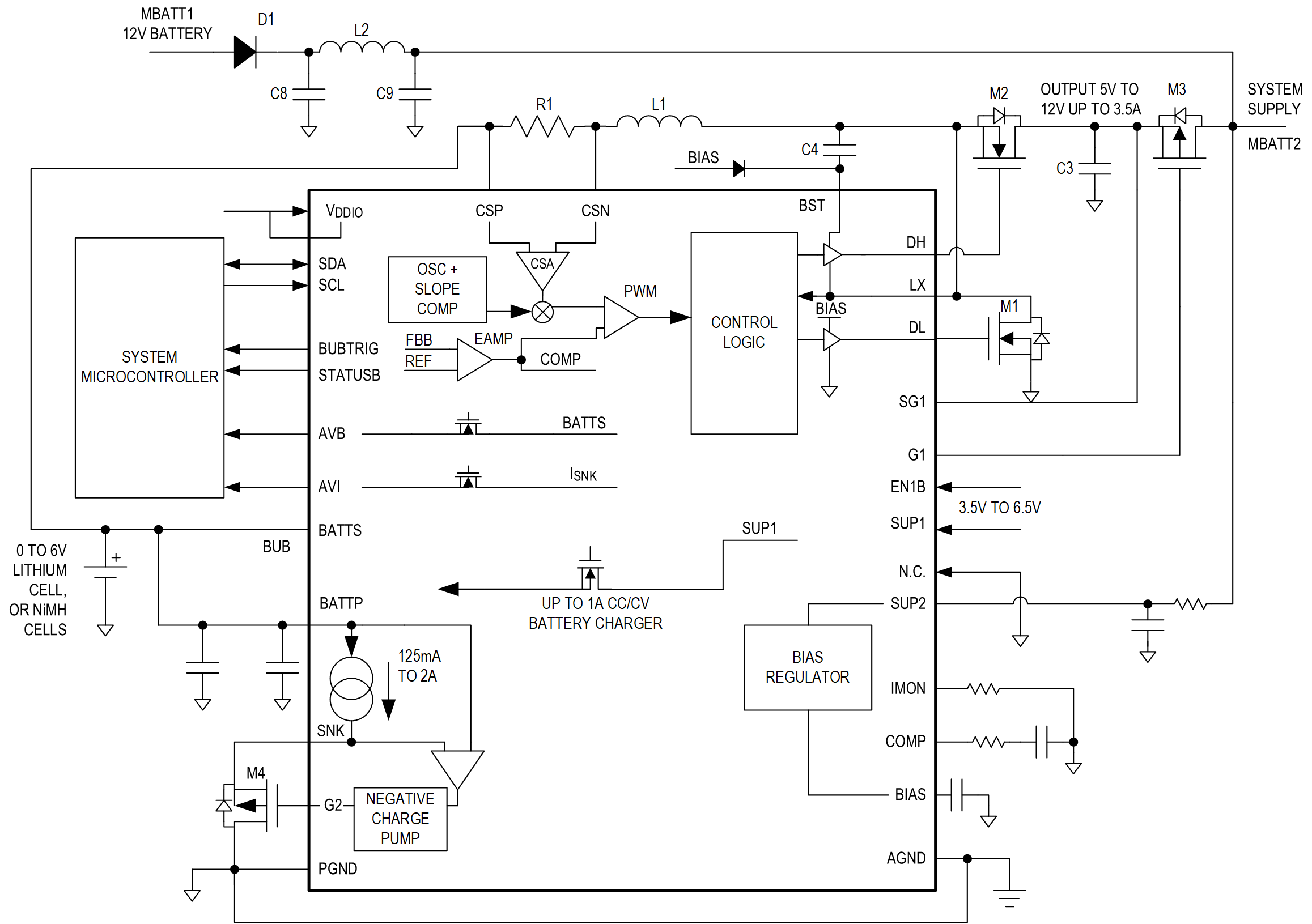

MAX20094, MAX20095: Simplified Block Diagram
