推荐新设计使用4.5V至60V、3A理想二极管/电源选择器，具有限流、欠压、过压保护功能
- 产品模型
- 2
Viewing:
产品详情
- 理想二极管工作性能
- 快速反向电流阻断保护(140ns)
- 无缝电源切换
- 强大的保护功能有助于减少系统停机时间
- 宽输入电源电压范围：+4.5V至+60V
- 无需瞬态电压抑制器(TVS)即可承受高达35V输入电源的热插拔
- 负输入容差达-65V
- 低 RON 130mΩ （典型值）
- 热关断保护
- 可编程启动消隐时间
- -40°C至+125°C扩展温度范围
- 灵活的设计选项支持复用并减少重新认证
- 输入欠压保护(UVLO)和过压保护(OVLO)阈值可调
- 整个温度范围内的可编程正向限流值：0.15A至0.3A（精度为+3.6%和-3.3%）以及0.3A至3A（精度为±3.3%）
- 可编程限流故障响应：自动重试、连续和闭锁模式
- 内置故障指示信号：UVOV和FLAG
- 节省电路板空间，减少外部BOM数量

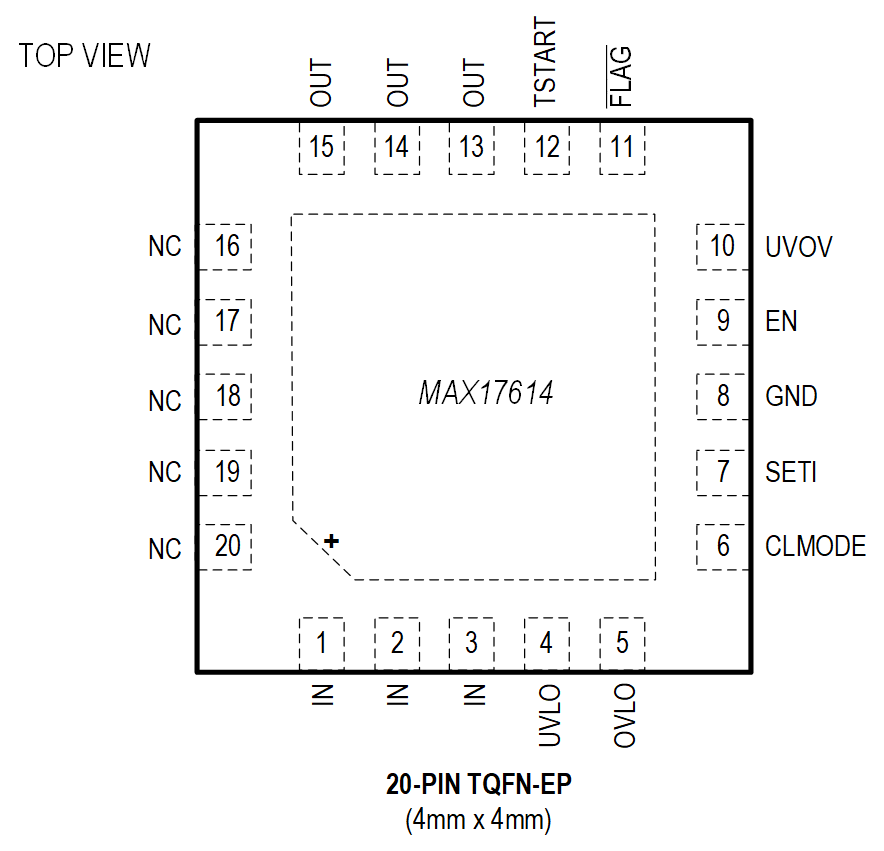

- 20引脚、4mm x 4mm、TQFN-EP封装
- 集成背靠背nFET

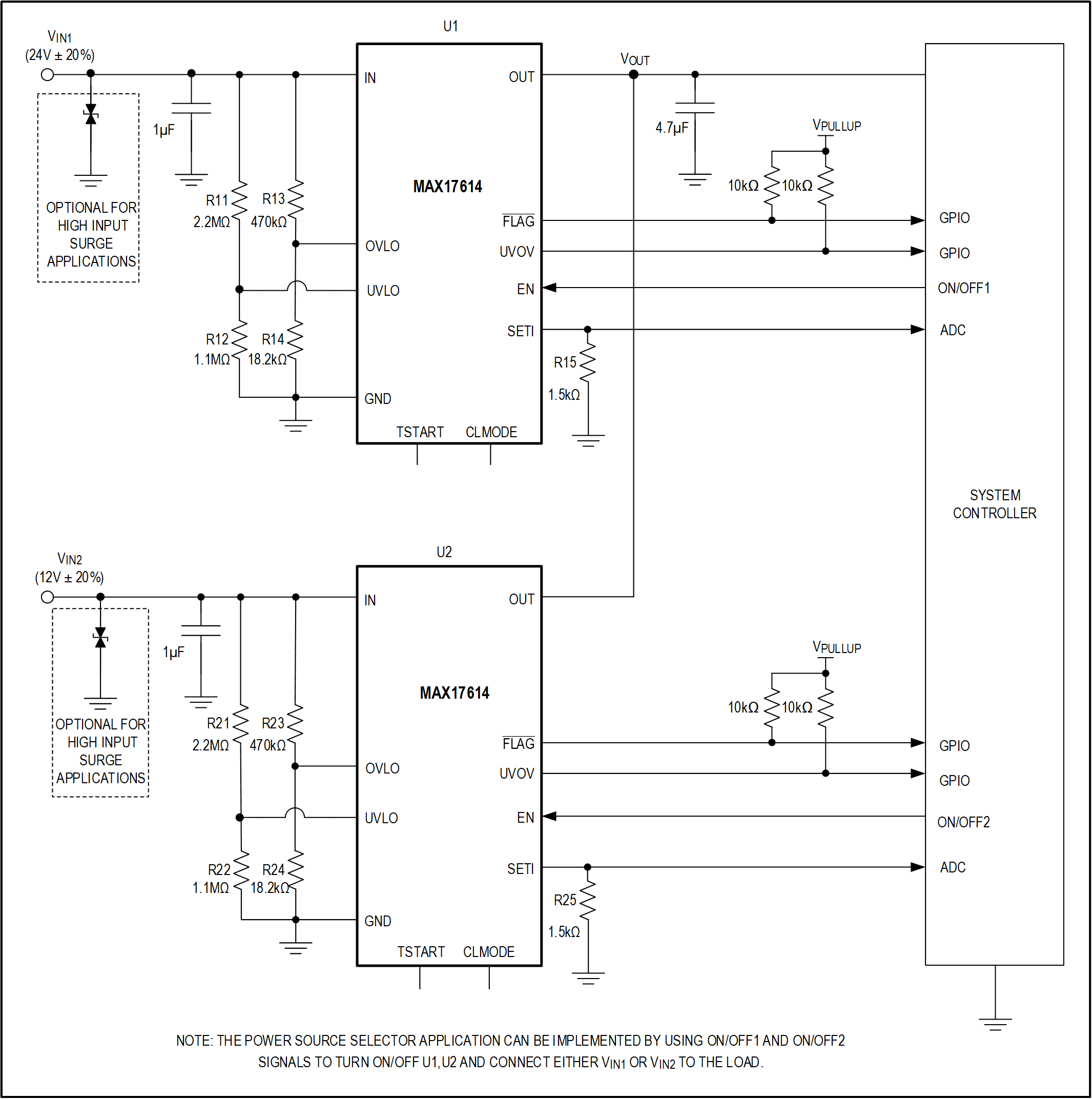

MAX17614理想二极管/电源选择器件为系统提供可调保护边界，以防止高达+60V和-65V的正负输入故障，以及高达3A的输出负载电流。该器件集成两个串联的内部nFET，其累积RON低至130mΩ（典型值），可用于实现理想二极管功能，以提供反向输入电压和反向电流保护，同时提高系统效率。输入欠压保护可在4.5V至59V之间编程设置，而过压保护可在5.5V至60V之间独立编程设置。此外，该器件具有设置为4.2V（典型值）的内部默认UVLO上升阈值。
该器件由主监控系统通过EN引脚使能或禁用。这进而又提供了一个开关操作来打开或关断对连接负载的供电。
为限制通过该器件的电流，在SETI和GND之间连接有一个电阻，用于设置限流值。限流值可在0.15A至3A范围内进行设置。当器件电流达到或超过设定限流值时，可通过控制内部nFET Q2将电流限制在设定的限值范围内。该器件提供三种限流模式：自动重试、连续和闭锁。SETI引脚还提供一个以GND为基准的电压，其在正常操作下与器件电流成正比。SETI引脚上出现的电压可能会被监控系统中的模数转换器(ADC)读取，以记录瞬时器件电流。
该器件提供FLAG 和UVOV通信信号来指示不同的工作和故障信号。通信信号引脚为开漏型，需要外部上拉电阻来调整到适当的系统接口电压。
该器件提供内部热关断保护，防止功耗过大。
应用
- 小尺寸整体解决方案
- 更快的响应时间
- 高精度限流
参考资料
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17614ATP+ | Thin Quad Flatpack, No Leads | ||
| MAX17614ATP+T | Thin Quad Flatpack, No Leads |
这是最新版本的数据手册
评估套件

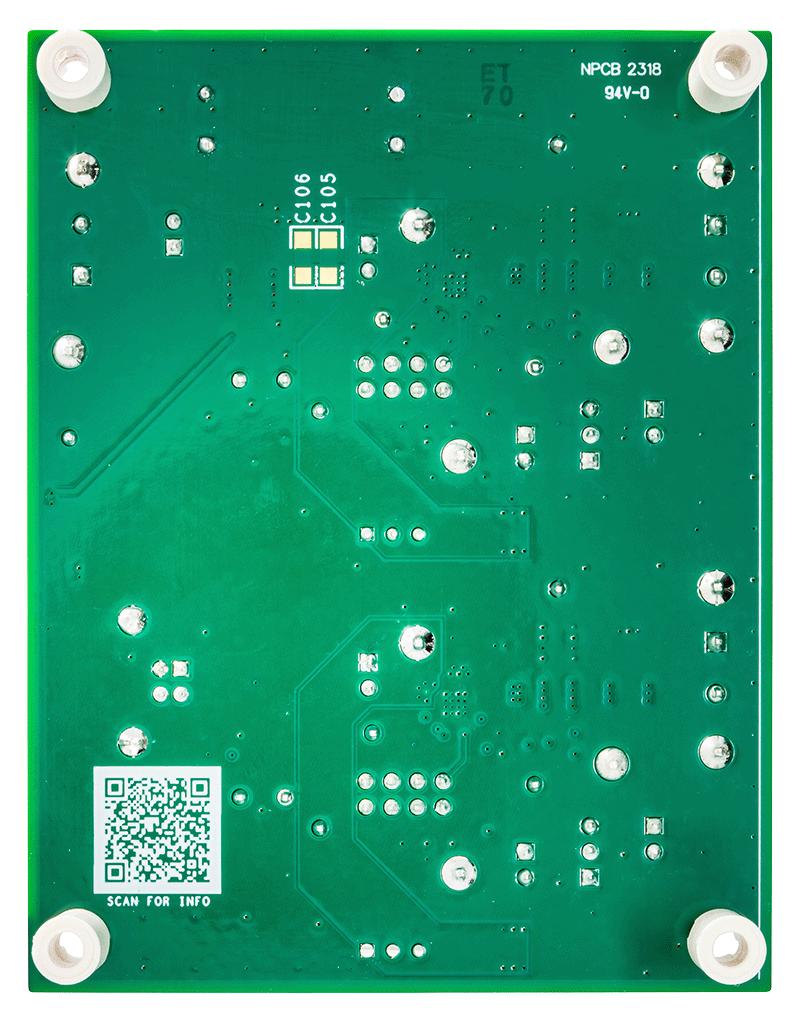

评估：理想二极管/电源选择器应用中的MAX17614
